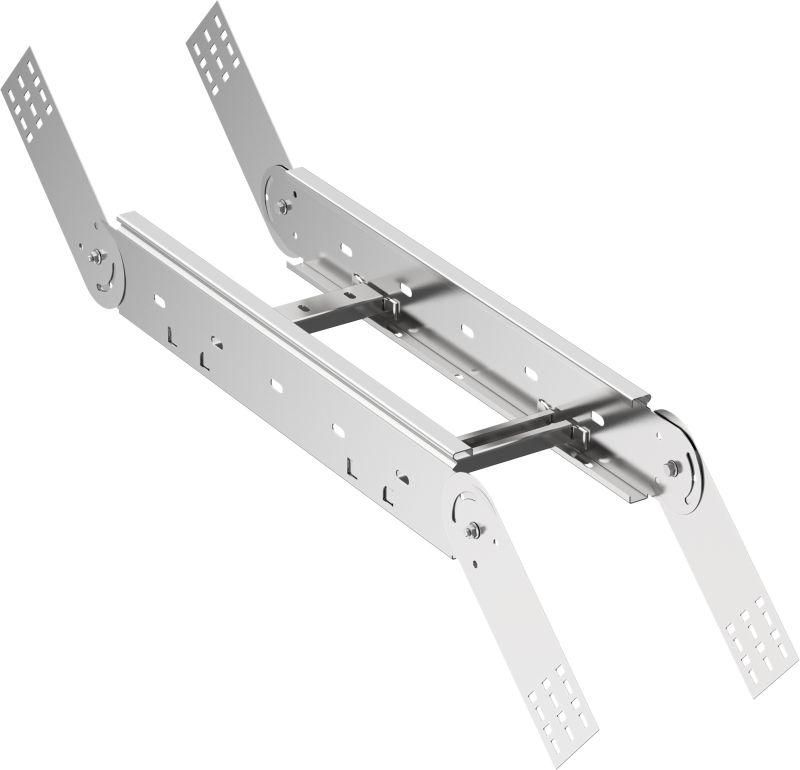

Поворот вертикальный шарнирный лестн. 55х400мм LESTA IEK CPV06-4-55-400

Поворот вертикальный шарнирный лестничный 55х400мм от IEK (ИЭК) - элемент кабельного лотка, предназначенный для плавного изменения направления трассы в вертикаальной плоскости. Артикул cpv06-4-55-400 из серии LESTA обеспечивает надёжную фиксацию и долговечность в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 55х400мм используется для перехода кабельной трассы между горизонтальными участками на разных уровнях - например, при подъёме или спуске кабелей от пола к потолку, через перекрытия или между этажами. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, жилых зданиях, энергообъектах и на транспорте.

Технические характеристики

• Габариты: высота 55 мм, ширина 400 мм - соответствует стандартным размерам лотков серии LESTA
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в сырых и химически активных средах
• Тип ступени: плоский профиль - удобен для укладки кабелей без перегибов и повреждений изоляции
• Поворот: регулируемый - позволяет изменить угол наклона в пределах допустимого диапазона без замены детали
• Изменение направления: восходящий / нисходящий - один элемент решает оба варианта монтажа
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных крепёжных элементов
• Тип бокового профиля: открытый - обеспечивает доступ к кабелям для обслуживания и модификации трассы
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение нормированного времени
• Цвет: серый - совпадает с цветовой гаммой всей серии LESTA
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 55х400мм совместим с другими элементами лотковой системы LESTA от IEK того же типоразмера. Интегрированный соединитель позволяет легко закрепить его к прямому участку лотка без болтов или сварки - достаточно защёлкнуть и затянуть фиксирующие винты. Монтаж выполняется на несущих опорах с шагом до 1,5 метра. Учитывайте посадочный диаметр: ширина 400 мм требует свободного пространства минимум 420–430 мм для установки с учётом крепёжных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и НПАОП 40.1-1.38-99 по пожарной безопасности. Горячее цинкование обеспечивает соответствие классу защиты по коррозии C3-C4 по ISO 12944. Применение в системах с огнестойкостью подтверждает возможность использования в эвакуационных путях и помещениях категории А и Б.

Преимущества

• Регулируемый поворот снижает количество запасных частей - один элемент заменяет несколько фиксированных углов
• Интегрированный соединитель экономит время монтажа и исключает риск неплотного стыка
• Оцинкованная сталь устойчива к влаге, перепадам температур и агрессивным средам - подходит для помещений с высокой влажностью
• Открытый профиль позволяет проводить осмотр и переукладку кабелей без демонтажа всего участка
• Срок службы 20 лет снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не выдерживает вес оборудования или крупных пучков кабелей сверх расчётной нагрузки
• Запрещено применять в местах с постоянным механическим ударным воздействием (например, рядом с движущимися механизмами)
• Не рекомендован для прокладки в средах с концентрацией кислот или щелочей выше 10% - возможна деградация цинкового покрытия
• Угол поворота ограничен конструкцией - нельзя использовать как универсальный поворот на 90° в любую сторону без фиксации

Примеры использования

• Подключение кабелей от этажного щита к оборудованию на втором уровне (например, в серверной комнате)
• Переход трассы через технологический люк или перекрытие в офисном здании
• Обход колонн и трубопроводов в производственных цехах с плотной компоновкой
• Прокладка кабелей в подвальных помещениях с высокой влажностью - благодаря оцинковке не требуется дополнительная антикоррозийная обработка

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка (400 мм) достаточна для всех укладываемых кабелей с учётом радиуса изгиба
• Фиксируйте поворот к основному лотку с помощью двух точек крепления - особенно при больших массах кабелей
• При использовании в вертикальных шахтах используйте дополнительные поддерживающие кронштейны каждые 1,2–1,5 м
• Не применяйте этот поворот в сочетании с пластиковыми или алюминиевыми лотками - различие в коэффициентах теплового расширения может вызвать деформацию
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделывайте их специальным составом на основе цинка
