Поворот лестничный LESTA 90град 55х500мм R300 | CPG04-4-90-055-500 IEK

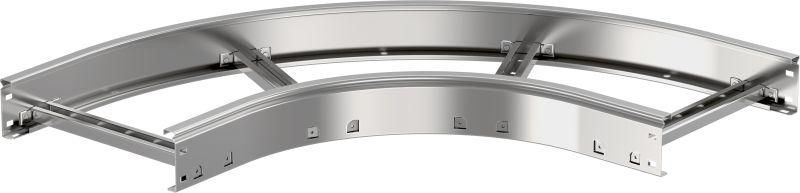

Поворот лестничный 90 град. 55х500мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабельного пути на 90 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Подходит для прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Поворот лестничный 90 град. 55х500мм R300 используется для плавного перехода кабельной трассы между участками, расположенными перпендикулярно друг другу. Применяется в системах кабельного лотка там, где требуется сохранить радиус изгиба, соответствующий нормам прокладки кабелей - например, на производствах, в офисных зданиях, транспортных узлах и энергообъектах. Особенно эффективен при использовании с широкодиапазонными лотками серии LESTA.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий перпендикулярный переход трассы
• Ширина: 500 мм - совместим с лотками этого же размера
• Высота: 55 мм - соответствует стандартной высоте профиля лотков серии LESTA
• Внутренний радиус: 300 мм - позволяет прокладывать кабели без механических повреждений, соблюдая допустимые радиусы изгиба
• Материал: сталь оцинкованная по ГОСТ 14918-2020 - защищена от коррозии методом Сендзимира
• Покрытие: цинковое - устойчиво к агрессивным средам, не требует дополнительной покраски
• Перфорированная боковая стенка: да - обеспечивает вентиляцию и возможность фиксации кабелей хомутиками
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных крепежных деталей
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: светло-серый - единообразный внешний вид с другими элементами системы
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию в условиях промышленной нагрузки

Совместимость и монтаж

Поворот лестничный 90 град. 55х500мм R300 совместим с лотками серии LESTA того же размера (500 мм ширина, 55 мм высота). Интегрированный соединитель позволяет закрепить элемент без болтов или сварки - достаточно выровнять его с соседними секциями и зафиксировать через перфорированные отверстия. Монтаж выполняется на опорные конструкции с шагом до 1,5 метра. Учитывают посадочные размеры: внутренний радиус 300 мм требует свободного пространства вокруг поворота для беспрепятственного прохода кабелей.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по ГОСТ 14918-2020, что гарантирует долговечность и соответствие требованиям к металлическим конструкциям. Огнестойкость подтверждает безопасность при возгорании - материал не распространяет пламя. Соответствует нормам прокладки кабелей в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Интегрированный соединитель снижает время установки и исключает потерю комплектности
• Оцинкованное покрытие защищает от коррозии даже во влажных помещениях
• Перфорация позволяет дополнительно фиксировать кабели, не нарушая целостность трассы
• Радиус 300 мм соответствует рекомендациям для большинства типов кабелей, включая силовые и контрольные
• Светло-серый цвет не выделяется среди других элементов системы, обеспечивает эстетичный вид

Ограничения применения

• Не предназначен для вертикальных поворотов - работает только в горизонтальной плоскости
• Не следует использовать в местах с постоянным воздействием открытого пламени или температур выше +70 C
• Подходит только для кабелей, радиус изгиба которых не меньше 300 мм; для жестких многожильных кабелей проверьте допустимую величину изгиба
• Не заменяет повороты с меньшим радиусом - применение с радиусом менее 300 мм может повредить изоляцию кабелей

Примеры использования

• Обход колонн и трубопроводов в производственных цехах
• Переход кабельной трассы от потолочного лотка к стеновому в административном здании
• Формирование контура распределительных щитов в серверных помещениях
• Прокладка кабелей вдоль лестничных клеток с изменением направления на 90 градусов

Практические советы

• Перед монтажом проверьте, чтобы все смежные лотки имели одинаковую ширину (500 мм) и высоту (55 мм)
• При прокладке кабелей с большим числом жил используйте мягкие хомутики - они не деформируют изоляцию при изгибе
• Если трасса проходит в сыром помещении, дополнительно контролируйте герметичность соединений - хотя изделие оцинковано, вода может попадать в стыки
• Для удобства обслуживания оставляйте доступ к перфорированным сторонам - это позволит легко добавить новые кабели без демонтажа
• Поворот лестничный 90 град. 55х500мм R300 от IEK (ИЭК) лучше заказывать в комплекте с прямыми участками серии LESTA - так минимизируется риск несовпадения размеров
