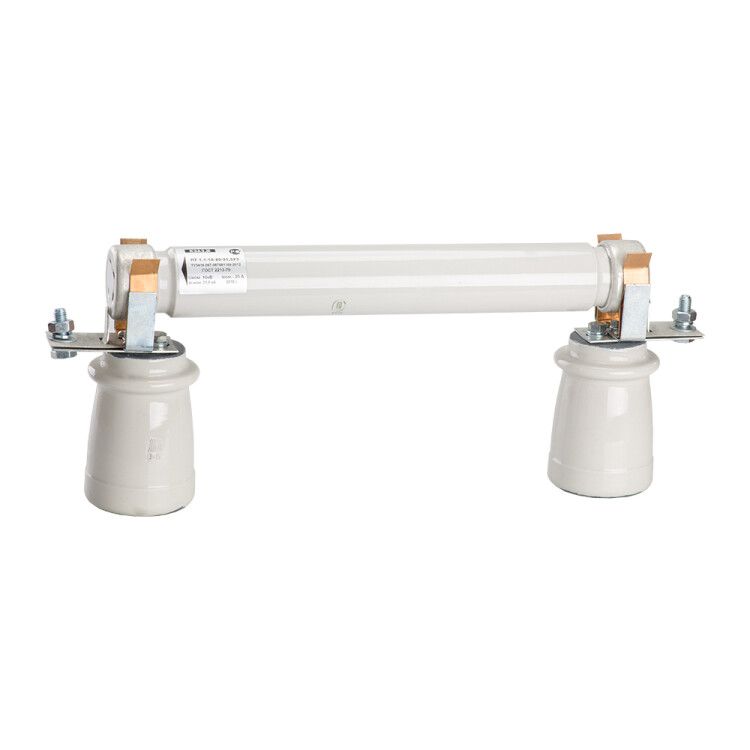

Предохранитель ПКТ 101 10кВ 2А 12.5кА У3 КЭАЗ 148811

Предохранитель ПКТ-101-10-2-12,5-У3 от КЭАЗ - это высоковольтный однополюсный предохранитель типа gL/gG, предназначенный для защиты распределительных устройств на напряжение 10 кВ. Модель рассчитана на ток 2 А и способна отключить ток короткого замыкания до 12,5 кА. Артикул 148811 соответствует серийному решению ПКТ, применяемому в энергообъектах с жесткими климатическими условиями.

Назначение и область применения

Предохранитель ПКТ-101-10-2-12,5-У3 используется для защиты оборудования высоковольтных сетей от перегрузок и коротких замыканий. Применяется в распределительных устройствах (РУ) 6–10 кВ: трансформаторных подстанциях, ячейках КРУ, воздушных линиях, комплектных блоках. Подходит для систем с частотой 50 Гц и переменным током. Климатическое исполнение У3 позволяет использовать изделие в умеренных условиях с температурой от –45 C до +40 C - например, на открытых подстанциях в регионах с суровыми зимами.

Технические характеристики

• Номинальный ток: 2 А
• Номинальное напряжение: 10 кВ (переменный ток, AC)
• Предельная отключающая способность: 12,5 кА
• Частота: 50 Гц
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Количество полюсов: 1
• Диаметр корпуса: 55 мм
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом оборудовании
• Диапазон рабочих температур: от –45 C до +40 C
• Метод монтажа: крепление на аппарат (не встраивается в шины, фиксируется механически)
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006

Совместимость и монтаж

Предохранитель ПКТ-101-10-2-12,5-У3 устанавливается на специальные держатели (патроны) в аппаратах РУ 10 кВ. Совместим с держателями, предназначенными для предохранителей серии ПКТ и аналогичных по габаритам (диаметр 55 мм). Не совместим с патронами для предохранителей меньшего диаметра (например, ПКТ-101-6,3). Для монтажа требуется отключение питания, заземление цепи и использование изолирующих средств. Нельзя устанавливать в открытом виде - из-за IP00 необходимо обеспечивать герметизацию и доступ только через закрытые камеры.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006. Категория gL/gG гарантирует соответствие международным нормам IEC 60269 для защиты кабелей и оборудования. Предохранитель имеет классическую конструкцию с кварцевым песком внутри - он гасит дугу при отключении. Отключение происходит за доли секунды, что снижает риск повреждений в сети. Однако из-за отсутствия степени защиты (IP00) запрещено применение вне защитных кожухов.

Преимущества

• Высокая отключающая способность (12,5 кА) - надежно работает даже при серьезных авариях
• Устойчивость к широкому диапазону температур - подходит для холодных регионов
• Простая и проверенная конструкция - долгий срок службы при соблюдении условий эксплуатации
• Совместимость со стандартными держателями ПКТ - легко заменяется на существующих объектах
• Производится КЭАЗ - известный российский производитель с контролируемым качеством

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• IP00 - нельзя использовать без корпуса или защитной камеры; опасно при наличии доступа к токоведущим частям
• Запрещена установка в помещениях с повышенной влажностью без дополнительной герметизации
• Не подходит для защиты мощных двигателей или трансформаторов свыше 1000 кВ·А без расчета токов короткого замыкания
• Не является автоматическим выключателем - после срабатывания требует замены

Примеры использования

• Защита силового трансформатора 6(10)/0,4 кВ в КТП
• Автоматическая защита вводного ячейки КРУ-10 кВ
• Фидерная защита на воздушной ЛЭП 10 кВ с опорной подстанцией
• Щитовые распределительные устройства на промышленных предприятиях

Практические советы

• При замене всегда используйте оригинальные держатели, совпадающие по диаметру 55 мм - некорректная посадка вызывает нагрев и выход из строя
• Перед установкой проверьте целостность корпуса: трещины, следы перегрева или деформации - основание для отказа
• Не допускайте попадания влаги внутрь держателя - даже при U3 исполнении влага снижает изоляционную прочность
• При проектировании системы учтите, что предохранитель не защищает от малых перегрузок - для них нужны тепловые реле
• Храните в сухом месте, избегая воздействия химически активных сред - особенно важна защита от солевых осадков в прибрежных районах
