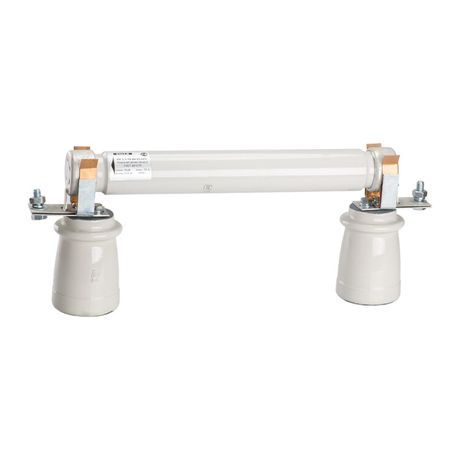

Предохранитель ПКТ 101 6кВ 10А 40кА У3 КЭАЗ 120476

Предохранитель ПКТ-101-6-10-40-У3 - это высоковольтный однополюсный предохранитель КЭАЗ, предназначенный для защиты распределительных устройств от перегрузок и коротких замыканий в сетях 6 кВ. Артикул 120476 соответствует серийному решению ПКТ, устойчивому к экстремальным температурам и рассчитанному на работу в условиях У3.

Назначение и область применения

Предохранитель ПКТ-101-6-10-40-У3 используется для защиты оборудования в распределительных устройствах среднего напряжения - таких как трансформаторы, кабельные линии, комплектные ячейки КРУ. Он применяется в системах с переменным током частотой 50 Гц, где требуется быстрое отключение аварийных токов. Подходит для энергообъектов, промышленных предприятий, ЖКХ и объектов с внешними условиями, близкими к умеренному климату.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 6 кВ - рабочее напряжение сети, для которой предназначен предохранитель;
• Предельная отключающая способность: 40 кА - наибольший ток короткого замыкания, который предохранитель может безопасно прервать;
• Тип тока: переменный (AC), 50 Гц - совместим с сетями России и стран СНГ;
• Климатическое исполнение: У3 - работает при температурах от –45 C до +40 C, защищен от повышенной влажности, но не герметичен;
• Степень защиты: IP00 - нет защиты от доступа к токоведущим частям и попаданию пыли/воды; требует установки в закрытом корпусе;
• Количество полюсов: один - однофазное исполнение, для трёхфазных цепей используют три штуки;
• Диаметр: 55 мм - габарит для правильного подбора держателя и изолятора;
• Категория применения: gL/gG - универсальный тип, обеспечивает защиту как от перегрузок, так и от коротких замыканий;
• Метод монтажа: на аппарат - фиксируется в специальном держателе, не является встраиваемым элементом;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствие требованиям российских стандартов.

Совместимость и монтаж

Предохранитель ПКТ-101-6-10-40-У3 устанавливается исключительно в держатель типа “на аппарат” - он не вставляется в автоматические выключатели или другие системы. Для работы необходима совместимая колба-держатель с контактными зажимами, обеспечивающими надёжную передачу тока. Диаметр 55 мм определяет посадочные размеры - используйте только рекомендованные держатели от КЭАЗ или аналоги, соответствующие ГОСТ 2213-79. Монтаж выполняется при отключенном питании! Нельзя менять предохранители под нагрузкой.

Безопасность и стандарты

Изделие соответствует ГОСТ 2213-79 и собственным техническим условиям КЭАЗ. Предназначен для работы в системах с классом напряжения 6 кВ, что требует выполнения норм безопасности для высоковольтного оборудования: использование средств индивидуальной защиты, применение изолирующих штанг при замене, запрет на вскрытие корпуса во время эксплуатации. Отказ от этих мер может привести к поражению током или взрыву.

Преимущества

• Высокая отключающая способность (40 кА) позволяет использовать предохранитель даже в местах с большими токами КЗ - например, рядом с мощными трансформаторами;
• Широкий диапазон рабочих температур (-45…+40 C) делает его пригодным для установки вне помещений, в холодных регионах;
• Серия ПКТ проверена временем - продукция КЭАЗ имеет долгую историю применения в российской энергетике;
• Категория gL/gG гарантирует надёжную защиту как от медленных перегрузок, так и от внезапных пробоев;
• Простая замена - не требует сложных инструментов, достаточно держателя и изолирующей штанги.

Ограничения применения

• Не допускается установка в открытых участках - степень защиты IP00 требует обязательного помещения в закрытый щит или ячейку КРУ;
• Подходит только для AC-сетей 50 Гц - нельзя использовать в DC-системах или на частотах выше/ниже 50 Гц;
• Один полюс - для трёхфазных цепей необходимо устанавливать три единицы, каждую в свою фазу;
• Не подлежит восстановлению после срабатывания - после сгорания спирали предохранитель меняют полностью;
• Не предназначен для частых операций включения/выключения - это не коммутирующее устройство, а защитный элемент.

Примеры использования

• Защита масляного трансформатора 6/0,4 кВ в подстанции;
• Фазовая защита кабельной линии 6 кВ, питающей насосную станцию;
• Ячейка КРУ-6 кВ в жилом комплексе или промышленном цехе;
• Щитовое оборудование на тепловой электростанции или в горнодобывающем предприятии.

Практические советы

• Выбирайте предохранитель ПКТ-101-6-10-40-У3 только тогда, когда расчетный ток КЗ в вашей сети не превышает 40 кА - превышение может вызвать отказ;
• Проверьте посадочный диаметр 55 мм в держателе перед заказом - не все модели подходят;
• При замене всегда используйте изолирующую штангу и средства защиты - даже при отключённом оборудовании возможен остаточный заряд;
• Не смешивайте предохранители разных серий - даже если они имеют одинаковые параметры, различаются механическая прочность и времятоковые характеристики;
• Храните запасные предохранители в сухом месте - хотя изделие У3, влага внутри упаковки снижает надёжность контактов.
