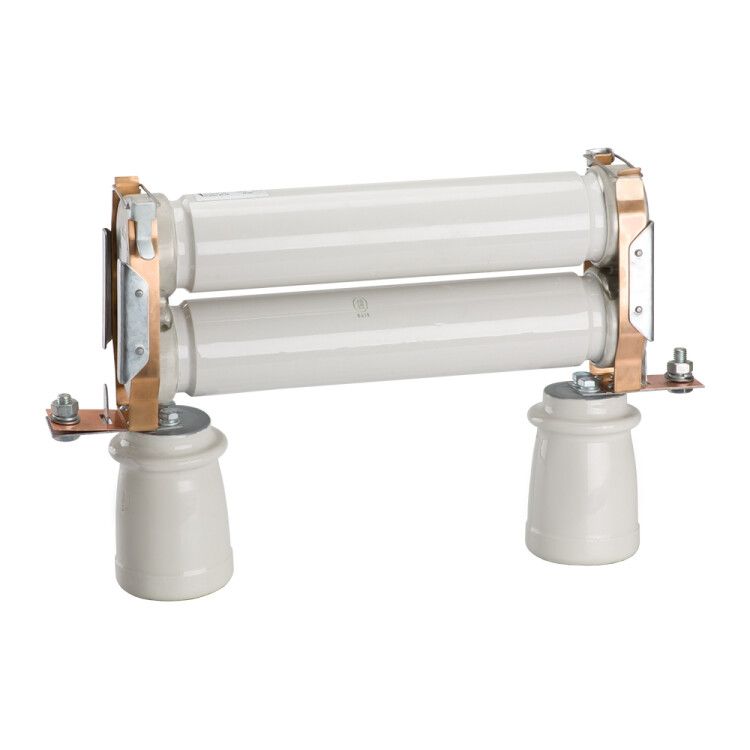

Предохранитель ПКТ 103 10кВ 160А 31.5кА У3 КЭАЗ 120516

Предохранитель ПКТ-103-10-160-31,5-У3 - это высоковольтный предохранитель от КЭАЗ, предназначенный для защиты распределительных устройств на напряжение 10 кВ. Он обеспечивает надёжную отсечку токов короткого замыкания до 31,5 кА и соответствует требованиям ГОСТ 2213-79. Артикул 120516 относится к серии ПКТ, применяемой в энергообъектах с жесткими условиями эксплуатации.

Назначение и область применения

Предохранитель ПКТ-103-10-160-31,5-У3 используется для защиты высоковольтных распределительных устройств от перегрузок и коротких замыканий. Применяется в сетях переменного тока частотой 50 Гц с номинальным напряжением 10 кВ. Подходит для установки в ячейках КРУ, трансформаторных подстанциях, на воздушных линиях и других объектах энергосистемы, где требуется быстрое отключение аварийных токов.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 10 кВ
• Отключающая способность: 31,5 кА
• Тип тока: Переменный (AC), 50 Гц
• Количество полюсов: 1
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C
• Диаметр корпуса: 72 мм
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом оборудовании
• Технология установки: Воздушная изоляция
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006

Совместимость и монтаж

Предохранитель ПКТ-103-10-160-31,5-У3 устанавливается на специальные держатели типа “на аппарат” - фиксируются механически через контактные зажимы. Совместим с держателями, предназначенными для предохранителей серии ПКТ. Для монтажа необходим доступ к токоведущим частям внутри коммутационного шкафа. Обязательно соблюдать правила работы с высоким напряжением: перед установкой оборудование должно быть обесточено, заземлено и выверены контакты.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ 2213-79 и техническим условиям ТУ3414-016-05755766-2006. Соответствует классу безопасности gL/gG, что гарантирует координированную работу с другими элементами защиты. Отключает токи короткого замыкания без взрывов и выбросов горящего материала благодаря контролируемому процессу плавления кварцевого наполнителя. Однако из-за степени защиты IP00 запрещена установка вне герметичных кожухов - открытый монтаж недопустим.

Преимущества

• Высокая отключающая способность (31,5 кА) - защищает даже при серьёзных авариях
• Устойчивость к широкому диапазону температур (-45…+40 C) - подходит для холодных регионов
• Совместимость с типовой аппаратурой КЭАЗ и аналогичными системами
• Материалы и технология изготовления обеспечивают долгую службу при правильной эксплуатации
• Простая замена - не требует сложных инструментов, достаточно стандартного извлекателя

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• Запрещён монтаж на открытом воздухе или в условиях повышенной влажности без корпуса - степень защиты IP00 исключает использование без оболочки
• Не рекомендован для защиты чувствительной электроники - предназначен для мощных силовых цепей
• Не допускается многократное восстановление после срабатывания - одноразовое изделие
• Требует проверки совпадения посадочных размеров (диаметр 72 мм) с держателем перед установкой

Примеры использования

• Защита входных автоматических выключателей в КРУ 10 кВ
• Функциональная часть ячеек КСО-181/10
• Автоматическая защита трансформаторов 10/0,4 кВ
• Линии питания насосных станций, вентиляционных установок в промышленных зданиях
• Подземные трансформаторные пункты с воздушной изоляцией

Практические советы

• Перед заменой всегда проверяйте соответствие нового предохранителя ПКТ-103-10-160-31,5-У3 по номинальному току, напряжению и отключающей способности старого
• Проверьте целостность держателя - трещины, окисление контактов или деформация снижают надёжность
• При работе в условиях низких температур (ближе к -45 C) используйте тепловые камеры для прогрева предохранителя перед установкой
• Не затягивайте клеммы слишком сильно - риск повреждения контактной системы
• Храните в сухом месте, избегая попадания пыли и влаги - даже при IP00 грязь на поверхности может вызвать поверхностный пробой
• Ведите журнал замен - срок службы зависит от числа срабатываний, а не времени
