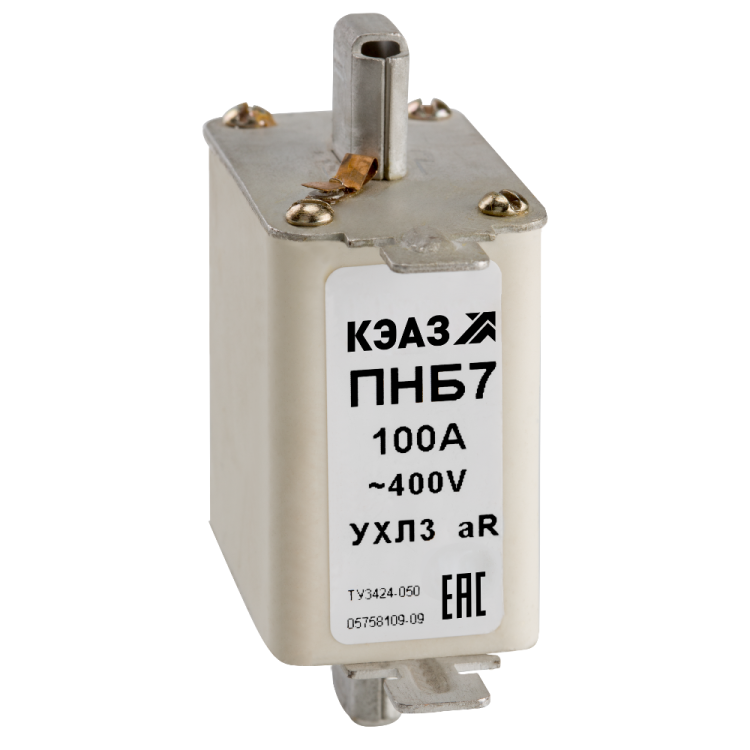

Предохранитель ПНБ7-400/100-80-100А-УХЛ3 | 110937 КЭАЗ

Предохранитель ПНБ7-400/100-80-100А-УХЛ3 от КЭАЗ - это быстродействующий плавкий предохранитель с номинальным током 100 А, предназначенный для защиты полупроводниковых устройств от токов короткого замыкания в сетях переменного тока 400 В. Модель соответствует требованиям ГОСТ Р 50339.0-2003 и рассчитана на работу в суровых климатических условиях.

Назначение и область применения

Предохранитель ПНБ7-400/100-80-100А-УХЛ3 применяется для защиты цепей с полупроводниковыми приборами - выпрямителями, частотными преобразователями, сварочными оборудованием, промышленными инверторами. Благодаря классу aR и высокой отключающей способности он эффективно прекращает ток короткого замыкания до 100 кА, минимизируя повреждение чувствительной электроники. Подходит для установки в распределительных щитах, силовых шкафах и на аппаратах в промышленных системах.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Отключающая способность: 100 кА
• Категория применения: aR (быстродействующий, для защиты полупроводников)
• Тип напряжения: переменный ток (AC), частота 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +60 C
• Исполнение: втычное, однополюсное
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус
• Максимальное сечение кабеля: 35 мм2
• Габарит: соответствует типоразмеру 100 А
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009
• Код в реестре РЭ: РЭ-2493/20

Совместимость и монтаж

Предохранитель ПНБ7-400/100-80-100А-УХЛ3 устанавливается в специальные держатели типа “на аппарат” - совместим с базовыми держателями серии ПНБ. Для монтажа требуется фиксация в изолированном контакте с зажимами, рассчитанными на сечение до 35 мм2. Обязательно соблюдать правильную полярность при подключении. Нельзя использовать с держателями других серий без проверки механической совместимости. Предохранитель не имеет встроенного индикационного окна - контроль целостности выполняется визуально после демонтажа.

Безопасность и стандарты

Предохранитель ПНБ7-400/100-80-100А-УХЛ3 соответствует требованиям ГОСТ Р 50339.0-2003 и прошёл сертификацию по ТУ3424-050-05758109-2009. Применяется в соответствии с нормами ПУЭ для защиты цепей с высокими импульсными нагрузками. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2493/20). Установка допускается только в помещениях с доступом ограниченного персонала, так как степень защиты IP00 исключает использование в открытых средах.

Преимущества

• Низкие значения I²t - минимальная тепловая энергия при срабатывании, снижающая риск повреждения полупроводниковых компонентов
• Высокая отключающая способность - надёжно прерывает даже самые крупные токи КЗ
• Оптимизированные потери мощности - снижают нагрев и расход электроэнергии при работе
• Широкий диапазон рабочих температур - от –60 C до +60 C, что позволяет применять в холодных регионах и жарких цехах
• Длительный срок службы и простота замены - не требуют регламентного обслуживания

Ограничения применения

• Не предназначен для защиты обычных электродвигателей или осветительных цепей - слишком быстродействующий, возможны ложные срабатывания
• IP00 - нельзя устанавливать вне герметичных корпусов; запрещено использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Только однополюсное исполнение - не используется в трёхфазных цепях без комбинирования с другими предохранителями
• Требуется точное соответствие типоразмера держателя - несовместим с предохранителями других серий (например, ПНБ5) без адаптеров

Примеры использования

• Защита выходных модулей частотных преобразователей на заводах
• Обеспечение безопасности в сварочных аппаратах постоянного тока
• Функциональная защита в системах управления лифтами и конвейерами
• Установка в силовые шкафы промышленных станков с ЧПУ
• Применение в холодильных установках и системах HVAC в северных регионах

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что цепь обесточена - предохранитель не имеет встроенной индикации состояния
• Выбирайте держатель с аналогичным типоразмером 100 А - не используйте переходники, они нарушают контакт и увеличивают нагрев
• Проверьте сечение проводника: максимальное 35 мм2 - более толстые кабели не подходят, менее - вызывают повышенный нагрев
• При эксплуатации в условиях низких температур (–40 C и ниже) перед включением дайте предохранителю прогреться до рабочего режима
• При использовании в составе группы предохранителей - учитывайте координацию времени-токовой характеристики между уровнями защиты
• Храните в сухом месте, избегайте механических воздействий - хрупкая конструкция плавкой вставки легко повреждается
