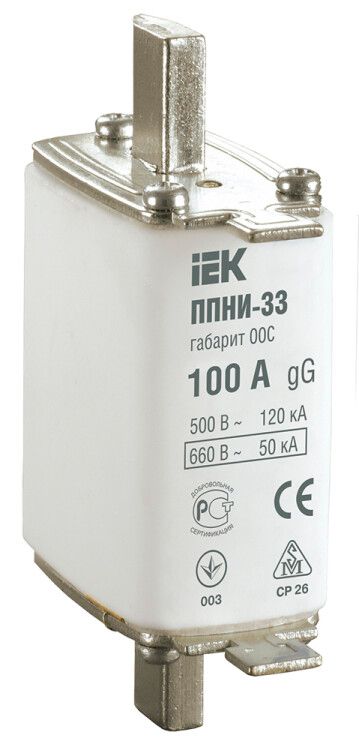

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А | DPP11-100 IEK

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Бренд IEK, артикул dpp11-100.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А защищает электрические цепи от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита силовой сети.

• Подключается в вводно-распределительных устройствах (ВРУ)
• Используется в шкафах распределительных (ШР, ШРС, ПР)
• Применяется в шкафах низкого напряжения (ШРПНН) и аппаратуре трансформаторных подстанций (ЩО)
• Защита кабельных линий и оборудования в условиях постоянной нагрузки

Технические характеристики

• Номинальный ток: 100 А - максимальный длительно допустимый ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение переменного тока, при котором обеспечивается безопасное отключение
• Габарит: 00С - стандартизированный размер, совместимый с соответствующими держателями и автоматическими выключателями этого класса
• Тип изделия: Предохранитель (плавкая вставка) - элемент, разрушающийся при превышении тока, требует замены после сработки
• Категория применения: gL/gG - универсальный тип, обеспечивающий защиту как от перегрузок, так и от КЗ; подходит для широкого спектра нагрузок
• Тип напряжения: Переменный (AC) - работает исключительно в сетях 50 Гц, не постоянным током
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка способна безопасно прервать
• Исполнение: Втычное - устанавливается в специальные держатели путём вставления контактов
• Способ монтажа: На аппарат - монтируется внутрь коммутационного аппарата, не является самостоятельным устройством
• Индикатор состояния: Передний - позволяет визуально определить сработала ли вставка без вскрытия корпуса
• Степень защиты: IP00 - не имеет внешней защиты, рассчитана на установку внутри закрытых корпусов
• Климатическое исполнение: УХЛ3 - предназначена для работы в помещениях с умеренным климатом, температура от −40C до +40C, средняя влажность до 80%
• Срок службы: 15 лет - гарантийный срок хранения и эксплуатации при соблюдении условий
• Количество полюсов: 1 - одноканальная защита одной фазы
• Нормативный документ: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам безопасности

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А совместима с держателями и модульными комплектами, выполненными под стандарт габарита 00С. Монтаж осуществляется только через специально предусмотренные для этого контактные зажимы. Нельзя использовать с другими габаритами - даже близкими, такие как 00 или 0, поскольку различаются размеры и расположение контактов.

Монтаж выполняется при отключенном питании. После установки проверьте плотность соединения - плохой контакт вызывает нагрев и преждевременную выход из строя. Индикатор на передней стороне показывает состояние: цветной флажок выступает при срабатывании.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-33, габарит 00С, 100А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что подтверждает её соответствие требованиям к отключающей способности, термической стойкости и механической прочности. Отличается высокой степенью надёжности при работе в условиях повышенных токов КЗ. Однако, благодаря IP00, она не защищена от доступа человека - поэтому должна использоваться только в закрытых, недоступных для случайного прикосновения корпусах.

Преимущества

• Высокая отключающая способность (150 кА) - эффективна даже при серьёзных авариях
• Чёткий визуальный индикатор - позволяет оперативно диагностировать отказ без демонтажа
• Совместимость с большинством промышленных держателей габарита 00С
• Долгий срок службы - до 15 лет при правильных условиях эксплуатации
• Соответствие российским нормативам - легко проходит проверки в энергонадзоре

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• Не предназначена для открытой установки - обязательна герметичная оболочка (IP00 не защищает от внешних воздействий)
• Не рекомендовано использование в местах с частыми колебаниями температуры выше +40C или ниже −40C
• После срабатывания необходимо заменить - восстановление невозможно
• Не подходит для защиты чувствительной электроники - слишком медленное действие по сравнению с полупроводниковыми защитами

Примеры использования

• Главный входной предохранитель в распределительном щите ВРУ на 100 А
• Защита питания двигателя мощностью около 55 кВт в трёхфазной сети 380 В
• Фазовая защита в шкафу управления насосной станцией
• Входная защита преобразователя частоты в системе автоматизации

Практические советы

• Выбирая ППНИ-33, габарит 00С, 100А, всегда сверьте номинальный ток нагрузки - он должен быть меньше 100 А, чтобы избежать ложных срабатываний
• Проверяйте наличие подходящих держателей перед заказом - они должны точно соответствовать габариту 00С
• При замене используйте оригинальную вставку того же типа - аналоги могут иметь отличную временятоковую характеристику
• Не затягивайте контакты чрезмерно - это деформирует металлические части и снижает долговечность
• При многократных срабатываниях в одном месте - исследуйте причину перегрузки, возможно, проблема в самой цепи, а не в предохранителе
