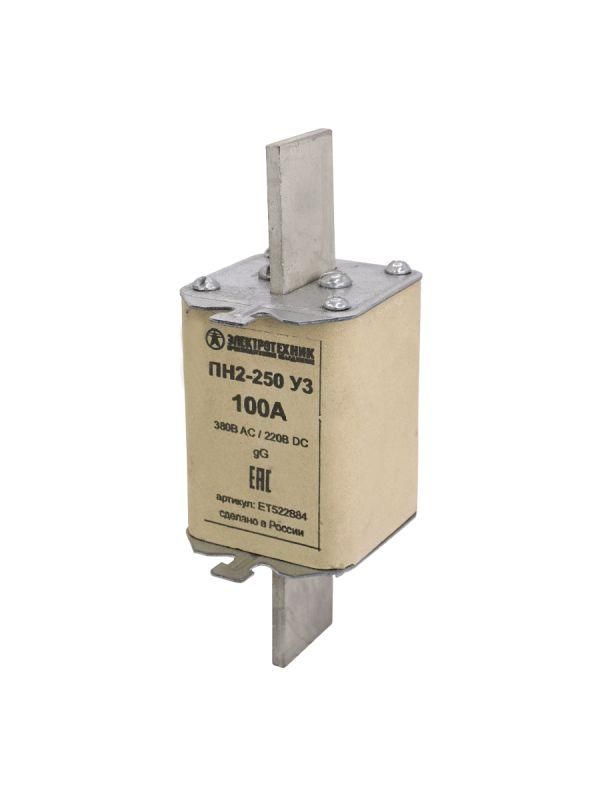

Плавкая вставка ПН2-250 У3 на 100А, медные ножи (ЭТ) | ET522884 Электротехник

Плавкая вставка ПН2-250 У3 на 100А, медные ножи - это промышленный предохранитель серии ПН2 от бренда Электротехник с артикулом et522884, предназначен для защиты цепей от перегрузок и коротких замыканий в трехфазных сетях 380 В и однофазных цепях постоянного тока до 220 В.

Назначение и область применения

Плавкая вставка ПН2-250 У3 на 100А, медные ножи используется для защиты электрооборудования в промышленных системах: распределительных щитах, пускателях, силовых шкафах, станках, конвейерах и других устройствах, работающих от сети 380 В переменного тока (50/60 Гц) или 220 В постоянного тока. Предназначен для быстрого отключения цепи при аварийном токе, чтобы предотвратить повреждение оборудования и возгорание.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение переменного тока: 380 В
• Номинальное напряжение постоянного тока: 220 В
• Частота: 50–60 Гц
• Тип контактов: ножевой (медные ножи)
• Материал токоведущих элементов: электротехническая медь марки М1
• Тип плавкого элемента: gG - универсальная защитная характеристика, рассчитана на работу при длительных перегрузках и коротких замыканиях
• Конструкция: плавкий элемент соединён с выводами точечной сваркой
• Изоляционные материалы: негорючие пластмассы повышенной механической прочности

Совместимость и монтаж

Плавкая вставка ПН2-250 У3 на 100А, медные ножи устанавливается в предохранительные аппараты серии ПН2 с соответствующими гнездами для ножевых контактов. Для монтажа требуется болтовое присоединение - зажимы должны плотно фиксировать медные ножи без люфта. Перед установкой проверьте соответствие размеров ножей и глубины гнёзд в вашем устройстве. Нельзя использовать в аппаратах, рассчитанных на другие типы вставок (например, трубчатые или пробочные).

Безопасность и стандарты

Плавкая вставка ПН2-250 У3 на 100А, медные ножи соответствует требованиям промышленных норм безопасности для предохранителей класса gG. Применяемые материалы обеспечивают устойчивость к нагреву и самозагашение пламени. Серия ПН2 прошла испытания на термическую и электромеханическую стойкость в соответствии с отраслевыми стандартами РФ.

Преимущества

• Высокая проводимость благодаря медным ножам и токоведущим элементам из марки М1 - снижаются потери энергии и нагрев при работе
• Надёжное соединение плавкого элемента методом точечной сварки исключает ослабление контакта со временем
• Напайка олова на медном элементе обеспечивает стабильную характеристику gG - защита работает как при малых перегрузках, так и при больших КЗ
• Негорючие корпусные материалы повышают безопасность при срабатывании
• Удобство замены: ножевой форм-фактор позволяет быстро менять вставку без демонтажа всей системы

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока
• Не рекомендован для частых коммутаций - предохранитель не предназначен для оперативного включения/выключения, только для аварийной защиты
• Не совместим с предохранителями других серий (например, ПН1, ПР2) - отличаются размерами и конструкцией контактов
• Требуется соблюдение температурного режима окружающей среды: не эксплуатируется при температурах ниже -40 C и выше +60 C без специальных мер

Примеры использования

• Защита двигателя 75 кВт в промышленном станке с частотным преобразователем
• Фазовая защита в распределительном щите производственного участка
• Обеспечение безопасности цепей постоянного тока в зарядных станциях или сварочных аппаратах
• Стандартная защита вводного автомата в цеховой сети 380 В

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже после отключения возможна индуктивная ЭДС
• Выбирайте вставку с током срабатывания, равным или чуть выше рабочего тока нагрузки - не используйте заведомо большую (например, 160 А вместо 100 А)
• Проверяйте состояние контактов в держателе перед установкой новой вставки - окислы и деформация ножей снижают эффективность защиты
• При многократных срабатываниях - замените не только вставку, но и проверьте всю цепь на наличие КЗ или перегрузки
• Плавкая вставка ПН2-250 У3 на 100А, медные ножи требует хранения в сухом месте - влага может вызвать коррозию медных поверхностей
