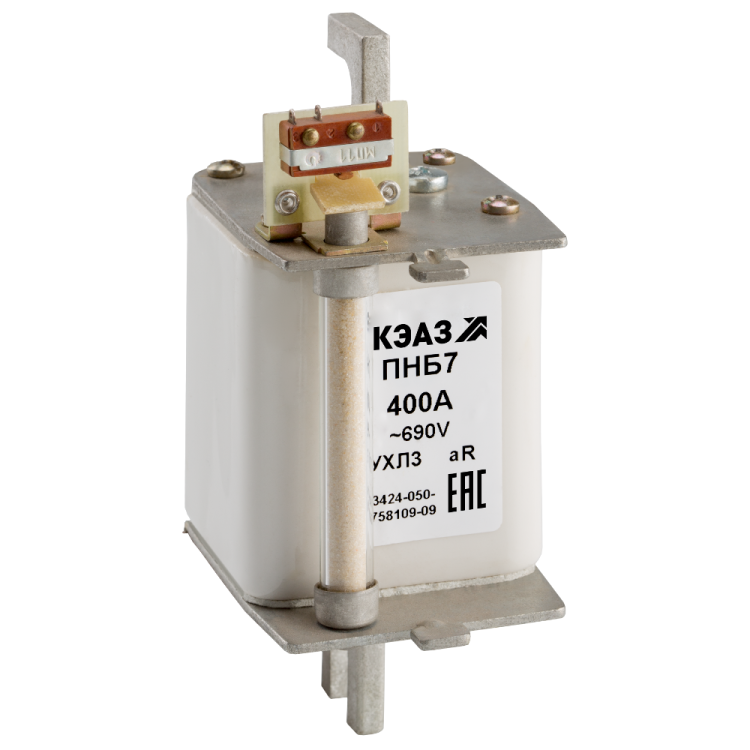

Предохранитель ПНБ7-690/400-2-315А-УХЛ3 | 110985 КЭАЗ

Предохранитель ПНБ7-690/400-2-315А-УХЛ3 от КЭАЗ - это быстродействующая плавкая вставка с номинальным током 315 А, предназначенная для защиты полупроводниковых устройств от коротких замыканий. Применяется в силовых цепях переменного тока с частотой 50/60 Гц, особенно там, где важна надежность и минимальные энергопотери. Артикул 110985 соответствует серии ПНБ7.

Назначение и область применения

Предохранитель ПНБ7-690/400-2-315А-УХЛ3 используется для защиты чувствительных полупроводниковых приборов - таких как выпрямители, инверторы, частотные преобразователи и управляемые тиристоры - от повреждений при коротком замыкании. Его применяют в промышленном оборудовании: на станках, конвейерах, системах управления, в электроприводах и источниках бесперебойного питания. Благодаря категории применения aR, он работает исключительно как защита от КЗ, а не от перегрузок.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой рассчитана вставка;
• Отключающая способность: 100 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает;
• Тип напряжения: Переменный (AC), 50/60 Гц - совместима со стандартными сетями;
• Климатическое исполнение: УХЛ3 - предназначена для работы в умеренных и холодных климатах, в том числе в неотапливаемых помещениях;
• Диапазон температур: от –60 C до +60 C - допускает эксплуатацию в суровых условиях, включая холодильные камеры и открытые площадки;
• Способ монтажа: На аппарат - вставляется в специальный держатель (патрон) на корпусе оборудования;
• Исполнение: Втычное - фиксируется механически в патроне, не требует болтовых соединений;
• Количество полюсов: 1 - однополюсная вставка, используется в однофазных или одном из трех фазных контуров;
• Максимальное сечение кабеля: 260 мм2 - можно подключать крупногабаритные медные проводники;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом корпусе или патроне;
• Наличие бойка: Да - механический индикатор срабатывания, виден спереди после пробоя;
• Габарит предохранителя: 400 А - указывает на типоразмер патрона, в который встраивается вставка; не следует путать с номинальным током 315 А;
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009 - соответствие российским требованиям безопасности;
• Код в реестре РЭП: РЭ-2493/20 - зарегистрирован в государственном реестре средств защиты.

Совместимость и монтаж

Предохранитель ПНБ7-690/400-2-315А-УХЛ3 совместим с патронами серии ПНБ5 и ПНБ7, которые имеют габарит 400 А. Монтаж выполняется только через специально предусмотренные держатели на аппаратах - нельзя использовать адаптеры или самодельные решения. Подключение кабеля сечением до 260 мм2 возможно без дополнительных наконечников, однако рекомендуется использовать термоусадочные трубки для защиты контактов. После установки проверьте плотность посадки - вставка должна входить без усилия и не шататься. Индикатор состояния расположен передним, что позволяет визуально контролировать целостность без демонтажа.

Безопасность и стандарты

Предохранитель соответствует требованиям ГОСТ Р 50339.0-2003 и техническим условиям КЭАЗ. Он прошел сертификацию на отключающую способность до 100 кА и гарантирует безопасное прерывание токов короткого замыкания даже при значительной величине импульса. Наличие бойка обеспечивает наглядную сигнализацию срабатывания. Однако из-за степени защиты IP00 использование вне герметичных корпусов запрещено - риск поражения током и попадания сторонних предметов внутрь патрона недопустим.

Преимущества

• Низкие значения I²t - минимизация теплового воздействия на полупроводники при КЗ, продлевает жизнь дорогому оборудованию;
• Высокая отключающая способность - надежно защищает даже при аварийных режимах с токами до 100 кА;
• Экономия энергии - сниженные потери мощности благодаря оптимизированной конструкции плавкого элемента и материалам;
• Длительный срок службы - стабильная работа при колебаниях температуры от –60 C до +60 C;
• Простота замены - вставка меняется за минуту без инструментов, при наличии доступа к патрону;
• Визуальная индикация - бойок четко показывает сработавшую вставку, снижает время диагностики.

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (категория aR);
• Не имеет собственной защиты от пыли и влаги (IP00) - обязательно требуется установка в закрытый патрон или распределительный щит;
• Подходит только для переменного тока - не используется в цепях постоянного тока;
• Не допускается установка в патроны другого типоразмера - например, 250 А или 500 А - возможен контактный перегрев или некорректное срабатывание;
• При температурах ниже –60 C или выше +60 C характеристики могут изменяться - эксплуатация вне диапазона не рекомендована.

Примеры использования

• Защита частотных преобразователей на промышленных станках;
• Обеспечение безопасности вентиляторов и насосов с частотным регулированием;
• Фазовая защита в трехфазных системах питания сварочных аппаратов;
• Цепи управления в холодильных установках и системах кондиционирования;
• Источники бесперебойного питания (ИБП) с высокими токами короткого замыкания.

Практические советы

• Выбирая предохранитель ПНБ7-690/400-2-315А-УХЛ3, всегда сверяйте типоразмер патрона (400 А) с установленным в оборудовании - не ориентируйтесь только на ток 315 А;
• При замене используйте оригинальные вставки КЭАЗ - аналоги могут иметь отличные времятоковые характеристики;
• Проверяйте состояние патрона перед установкой новой вставки: окисление контактов, трещины, деформация - все это снижает надежность;
• Если вставка срабатывает часто - ищите причину в нагрузке или в самом оборудовании, а не просто меняйте ее;
• Для условий с повышенной влажностью или пылью - устанавливайте предохранитель внутри корпуса с классом защиты не менее IP54;
• Артикул 110985 - единственный идентификатор для заказа запасной вставки; сохраняйте его в технической документации объекта.
