Предохранитель ПНБ7-690/400-1-315А-УХЛ3 | 110983 КЭАЗ

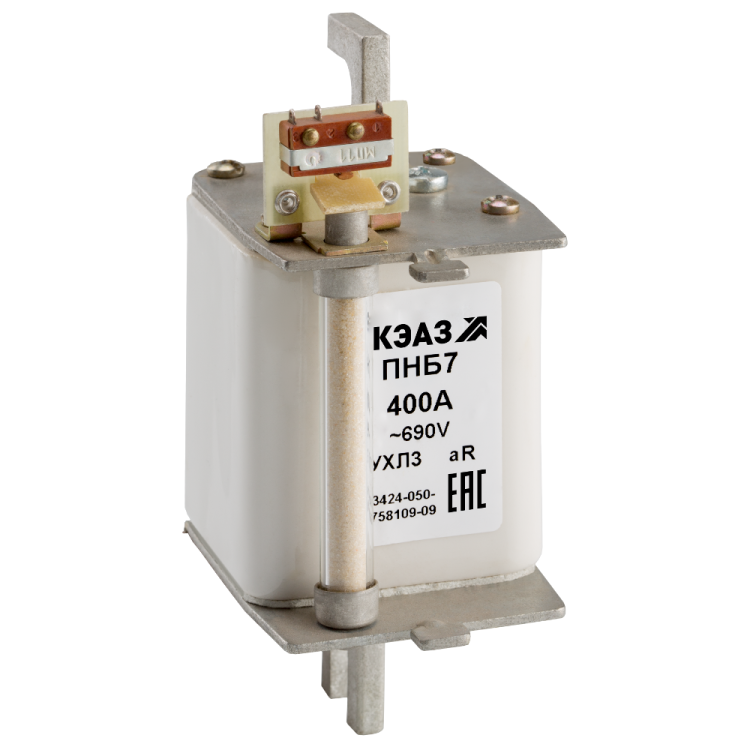

Предохранитель ПНБ7-690/400-1-315А-УХЛ3 от КЭАЗ - быстродействующий втычной предохранитель на 315 А, предназначенный для защиты силовых цепей с переменным током до 690 В, особенно в системах с полупроводниковыми приборами. Модель соответствует требованиям ГОСТ Р 50339.0-2003 и рассчитана на работу в суровых климатических условиях.

Назначение и область применения

Предохранитель ПНБ7-690/400-1-315А-УХЛ3 предназначен для защиты оборудования от токов короткого замыкания и перегрузок в цепях переменного тока частотой 50/60 Гц. Благодаря классу aR и высокой отключающей способности, он идеально подходит для защиты полупроводниковых устройств - преобразователей частоты, выпрямителей, инверторов, сварочных аппаратов и других чувствительных нагрузок. Применяется в промышленных распределительных щитах, на станках, конвейерах, в энергоустановках и объектах с высокими требованиями к надежности.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 690 В переменного тока
• Категория применения: aR - быстродействующий, для защиты полупроводниковых приборов
• Отключающая способность: 100 кА (при 690 В)
• Габарит: 400 А (соответствует размерному ряду предохранителей на 400 А)
• Количество полюсов: 1
• Тип монтажа: втычной, на аппарат
• Максимальное сечение кабеля: 260 мм2
• Диапазон рабочих температур: от –60 C до +60 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, с возможностью работы на открытом воздухе
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус или щит
• Индикация срабатывания: верхняя, визуальная через окно
• Наличие бойка: да - механический индикатор выброса плавкой вставки
• Частота: 50/60 Гц
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2493/20

Совместимость и монтаж

Предохранитель ПНБ7-690/400-1-315А-УХЛ3 совместим с держателями предохранителей серии ПНБ5 и ПНБ7, имеющими габарит 400 А. Монтаж осуществляется путём втыкания в специальный контактный зажим на аппаратуре - без инструментов. Для правильной работы необходимо использовать только рекомендованные держатели с подходящим контактом и усилием фиксации. Сечение кабеля до 260 мм2 допускается, но важно проверить соответствие зажима держателя. Нельзя использовать с держателями меньшего габарита (например, 250 А) - это вызовет перегрев и выход из строя.

Безопасность и стандарты

Предохранитель ПНБ7-690/400-1-315А-УХЛ3 сертифицирован по ГОСТ Р 50339.0-2003 и соответствует требованиям безопасности для промышленного оборудования. Класс aR гарантирует селективность и точное срабатывание при КЗ, минимизируя риск повреждения подключённой электроники. Индикатор срабатывания и бойк позволяют оперативно выявить отказ. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - открытые контакты представляют опасность поражения током.

Преимущества

• Низкая величина I²t - минимальная тепловая энергия при КЗ, что снижает риск повреждения полупроводниковых компонентов
• Высокая отключающая способность (100 кА) - надёжная работа даже при крупном КЗ
• Широкий температурный диапазон (–60…+60 C) - возможность применения в холодных регионах и жарких помещениях
• Экономичность - сниженные потери мощности за счёт оптимизированной конструкции плавкой вставки и материалов
• Долгий срок службы - прочная конструкция и качественные материалы обеспечивают стабильную работу десятки лет
• Простота замены - втычной тип монтажа позволяет менять предохранитель без демонтажа всей системы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Не имеет защиты от пыли и влаги (IP00); обязательно требуется установка в закрытый корпус или шкаф
• Не подходит для защиты двигателей или нагревательных элементов - используется исключительно для защиты полупроводников
• Не допускается использование с держателями другого габарита (например, 250 А или 630 А)
• Не рекомендуется для многократных коммутаций - является одноразовым защитным элементом

Примеры использования

• Защита частотных преобразователей на промышленных станках
• Щиты питания сварочных инверторов
• Выпрямители в электролизных установках
• Цепи управления и питания частотных насосов в холодильных комплексах
• Электрооборудование на открытых площадках в северных регионах (при наличии защитного кожуха)

Практические советы

• Выбирая предохранитель ПНБ7-690/400-1-315А-УХЛ3, всегда проверяйте соответствие габарита 400 А вашего держателя - неверный размер приведёт к плохому контакту и перегреву.
• При замене используйте оригинальные вставки - аналоги могут иметь отличные параметры I²t и отключающую способность.
• Проверяйте наличие бойка после срабатывания - если он не выброшен, возможно, произошло внутреннее повреждение, а не сработка плавкой вставки.
• Для условий с повышенной влажностью или пылью - устанавливайте предохранитель внутри щита со степенью защиты не ниже IP54.
• При работе при температурах ниже –40 C перед установкой выдержите предохранитель при комнатной температуре 1–2 часа - материал становится хрупким при глубоком охлаждении.
