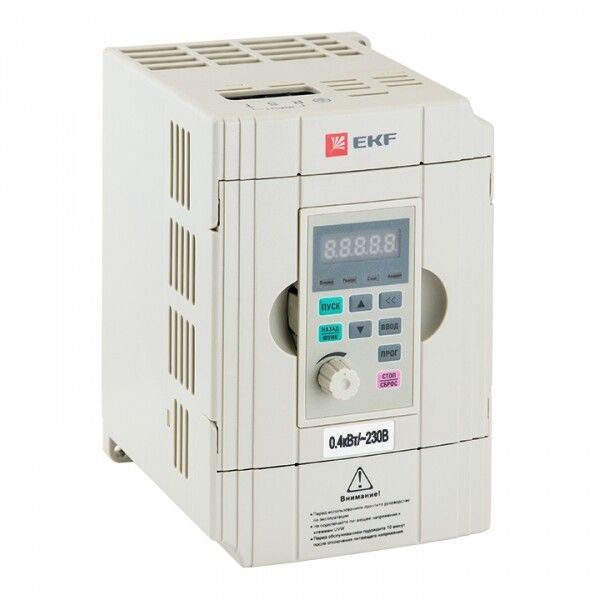

Преобразователь частоты 0,4/0,75кВт 1х230В VECTOR-100 EKF PROxima | VT100-0R4-1B

Преобразователь частоты 0,4/0,75 кВт 1х230 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости однофазных асинхронных двигателей. Артикул vt100-0r4-1b подходит для автоматизации маломощных устройств в промышленных и бытовых условиях.

Назначение и область применения

Преобразователь частоты 0,4/0,75 кВт 1х230 В VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в зависимости от нагрузки, температуры или других внешних условий. Применяется там, где важна энергоэффективность и плавный запуск: насосы, вентиляторы, компрессоры, конвейеры, станки с малой мощностью, системы автоматического контроля.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока
• Номинальная мощность: 0,4 кВт (макс. 0,75 кВт при перегрузке)
• Выходной ток: 2,3 А
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырех квадрантах: да - поддерживает рекуперацию энергии при торможении
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Аналоговый выход: 1 (для обратной связи или контроля)
• Цифровые входы: 5 (управление пуском, остановом, переключением режимов)
• Цифровые выходы: 2 (сигналы состояния, аварии, готовности)
• Интерфейс связи: RS-485 - для подключения к системам автоматизации
• Встроенное тормозное сопротивление: да - обеспечивает эффективное торможение без внешнего оборудования
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, требует установки в корпус
• Способ монтажа: монтажная плата - для встраивания в шкафы управления
• Максимальное сечение кабеля: 25 мм2 - для подводящих и силовых проводов
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускается в помещениях с повышенной влажностью
• Гарантия: 36 месяцев

Совместимость и монтаж

Преобразователь частоты 0,4/0,75 кВт 1х230 В VECTOR-100 PROxima совместим с однофазными асинхронными двигателями мощностью до 0,75 кВт. Для монтажа требуется установка в электрический шкаф с достаточным охлаждением. Монтажная плата предполагает крепление на DIN-рейку или крепёжные отверстия внутри щита. Подключение силовых кабелей - до 25 мм2; сигнальные - до 1,5 мм2. Кабель заземления обязательно! Напряжение питания - только 230 В +-10%. Не подключайте к трёхфазной сети.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). Разрешено использование в промышленных и жилых зонах. IP20 не обеспечивает защиту от брызг воды - не применяйте во влажных или открытых местах без дополнительной герметизации корпуса.

Преимущества

• Экономия энергии до 30% за счёт адаптивного регулирования скорости - двигатель работает только на нужной мощности
• Плавный пуск и останов - снижают механические удары и износ привода
• Встроенное тормозное сопротивление исключает необходимость внешнего модуля
• Поддержка четырёх квадрантов - позволяет использовать в системах с противодействием (например, подъёмники, тормозящие ролики)
• RS-485 позволяет интегрировать устройство в SCADA или PLC-системы
• Долгий срок гарантии - 3 года

Ограничения применения

• Не предназначена для работы в открытом воздухе или сырых помещениях без корпуса - IP20 недостаточно для защиты от влаги
• Только для однофазных сетей 230 В - нельзя подключать к трёхфазному питанию
• Максимальная мощность двигателя - 0,75 кВт; превышение вызывает перегрев и отказ
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Ручная настройка требует базовых знаний - сложные алгоритмы не поддерживаются

Примеры использования

• Вентиляционная система в офисном помещении - скорость вращения меняется в зависимости от температуры
• Насос для циркуляции теплоносителя - экономичная работа при низкой нагрузке ночью
• Конвейер в мини-производстве - плавный старт и останов для точной подачи материалов
• Шлифовальный станок - регулировка оборотов под тип материала
• Закрытый гараж с вытяжкой - автоматический запуск при повышении CO₂

Практические советы

• Выбирайте преобразователь частоты 0,4/0,75 кВт 1х230 В VECTOR-100 PROxima только для двигателей с номиналом ≤0,75 кВт - даже если он рассчитан на 0,4 кВт, перегрузка возможна лишь временно
• При использовании RS-485 используйте экранированный кабель и соблюдайте полярность A/B - иначе связь будет сбоить
• Убедитесь, что посадочные отверстия на плате совпадают с вашим шкафом - монтажная плата не имеет стандартного крепления
• Настройте тормозное время через меню - слишком короткое время может вызвать перенапряжение
• Не закрывайте корпус полностью - нужен воздушный зазор для охлаждения, особенно при длительной работе на 90% нагрузки
• Проверьте соответствие фазы L/N - неверное подключение приведёт к отказу устройства
