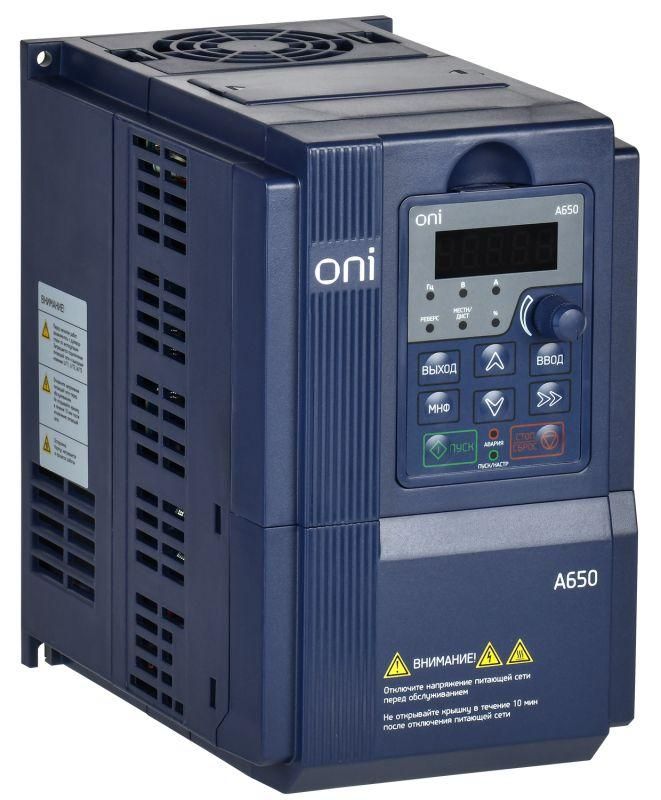

Преобразователь частоты A650 380В 3Ф 7,5кВт 17А M | A650-33E075TM ONI IEK

Преобразователь частоты ONI A650-33E075TM - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 7,5 кВт, предназначенное для работы в промышленных системах с высокими требованиями к энергоэффективности и надёжности. Модель оснащена встроенным блоком управления и поддерживает протокол MODBUS, что делает её удобной для автоматизации процессов на насосных и вентиляционных станциях.

Назначение и область применения

Преобразователь частоты ONI A650-33E075TM используется для управления скоростью вращения двигателей в системах, где требуется плавная регулировка нагрузки. Подходит для насосов, вентиляторов, компрессоров, конвейеров и другого насосно-вентиляторного оборудования. Особенно эффективен в установках с несколькими насосами - благодаря встроенному каскадному управлению можно одновременно контролировать до нескольких агрегатов, снижая потребление электроэнергии за счёт адаптации под реальную потребность системы.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 7,5 кВт
• Номинальный выходной ток: 17 А
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями с высокой скоростью вращения, включая шпиндели и центрифуги
• Максимальное выходное напряжение: 400 В - обеспечивает стабильную работу даже при колебаниях входного напряжения
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразователя: непосредственный - преобразует переменный ток прямо из сети без промежуточного постоянного тока, повышая КПД
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите
• Поддержка MODBUS RTU - возможность интеграции в SCADA-системы и PLC через последовательный интерфейс
• Наличие блока управления: да - встроенная панель для настройки параметров без внешнего контроллера

Совместимость и монтаж

Преобразователь частоты ONI A650-33E075TM рассчитан на подключение к трёхфазным асинхронным двигателям с номинальным током до 17 А. Для монтажа необходима установка в электрощитовой комнате с температурой от –10C до +50C и уровнем влажности до 90% без конденсации. Обязательно соблюдать посадочные габариты и заземление согласно схеме в руководстве. Клеммы для подключения силовых проводов и управления расположены сбоку - обеспечивают удобный доступ при боковой установке. Устройство не имеет встроенного фильтра EMI - при чувствительном оборудовании рекомендуется установить внешний фильтр.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Сертифицирован для использования в промышленных зонах. Защита IP20 исключает использование вне закрытых корпусов. Автоматические функции защиты: перегрузка по току, перегрев, потеря фазы, короткое замыкание на выходе, перенапряжение и недостаточное напряжение на входе.

Преимущества

• Встроенный каскадный контроль насосов - позволяет управлять группой агрегатов одним устройством, экономя место и стоимость системы
• Работа на частоте до 600 Гц - подходит для высокоскоростных задач, таких как шпиндели, воздушные компрессоры, центробежные насосы
• Поддержка MODBUS - легко интегрируется в существующие системы автоматизации
• Эффективное управление насосами - снижает расход энергии на 20–50% по сравнению с клапанной регулировкой
• Улучшенная теплопередача и компактный дизайн - упрощают монтаж в ограниченных пространствах

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP20 требует герметичного шкафа
• Не подходит для однофазных сетей - требует стабильного трёхфазного питания 380 В
• Не содержит внутренних фильтров гармоник - при наличии чувствительного оборудования необходимо использовать внешние LC-фильтры
• Максимальная частота 600 Гц достигается только при работе с двигателями, рассчитанными на такие обороты - проверяйте допустимую скорость вращения мотора

Примеры использования

• Автоматизированная система водоснабжения с несколькими насосами - один преобразователь управляет 3–5 агрегатами в зависимости от нагрузки
• Вентиляционная установка в производственном цеху - плавное изменение скорости вентиляторов по температуре помещения
• Центробежный насос на химическом предприятии - работа на частоте 400–500 Гц для подачи агрессивных жидкостей с точным дозированием
• Линия производства с конвейером - регулировка скорости перемещения материалов в зависимости от потока продукции

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию - устройство определит параметры двигателя автоматически
• Используйте экранированные кабели для подключения двигателя - минимизирует помехи и продлевает срок службы преобразователя
• При использовании в каскаде с несколькими насосами задавайте приоритеты включений - чтобы избежать одновременного старта всех агрегатов
• Обеспечьте достаточный воздушный зазор вокруг устройства - не менее 10 см с каждой стороны для теплоотвода
• Настройте пороги защиты по току и температуре под конкретный двигатель - заводские значения могут не подходить для вашего случая
• Для удалённого мониторинга используйте MODBUS - подключите к HMI или SCADA-системе для сбора данных о нагрузке и отказах
