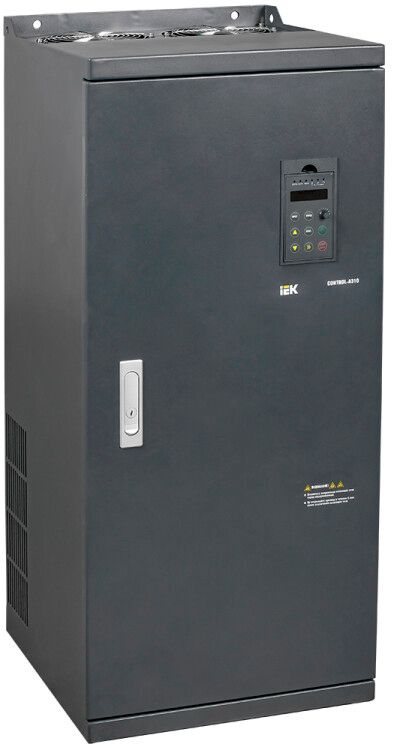

Преобразователь частоты CONTROL-A310 380В 3Ф 280-315кВт 540-600А IEK - CNT-A310D33V280-315TEL

Преобразователь частоты CONTROL-A310 380В 3Ф 280-315кВт 540-600А предназначен для точного регулирования скорости асинхронных двигателей в промышленных и коммерческих системах. Модель от IEK (ИЭК) с артикулом cnt-a310d33v280-315tel обеспечивает высокую надёжность, компактную сборку и гибкое управление даже при нагрузках до 315 кВт.

Назначение и область применения

Преобразователь частоты CONTROL-A310 используется для управления асинхронными двигателями в системах, где требуется изменение скорости вращения - например, на конвейерах, насосах, вентиляторах, компрессорах и станках. Подходит для промышленных цехов, объектов ЖКХ, торговых комплексов и других зон с постоянным или переменным энергопотреблением. Может работать в составе автоматизированных систем с дистанционным управлением.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное)
• Выходное напряжение: до 380 В (регулируемое)
• Номинальный выходной ток: 600 А
• Номинальная мощность двигателя: 280–315 кВт
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокооборотными механизмами
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Частота сети: 50/60 Гц - совместим с большинством европейских и российских сетей
• Степень защиты: IP20 - для установки внутри шкафов, защищённых от доступа рук и крупных предметов
• Управление: ручное, через кнопки; дистанционное; по сетевым протоколам (MODBUS RTU)
• Интерфейсы: один порт RS-485 для связи с PLC и HMI
• Поддержка энкодера - для замкнутых систем с обратной связью по положению
• Встроенный DC-дроссель - снижает помехи в сети (на некоторых модификациях)
• PID-регулятор - для стабилизации давления, уровня, температуры
• Виртуальные реле - программируемые логические функции без внешних устройств
• Контроль расстояния перемещения - для позиционирования по импульсам
• Перегрузочная способность: до 180% от номинала на 60 секунд
• Специальный насосный режим - оптимизация работы насосов с плавным пуском и остановом
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется в силовые шкафы с соблюдением минимальных зазоров для вентиляции. Клеммы входа/выхода рассчитаны на провода сечением до 95 мм2 - проверьте соответствие перед подключением. Устройство имеет съёмную панель управления - её можно вывести на дверцу шкафа для удобного обслуживания. Для подключения энкодера используйте отдельный кабель экранированного типа. Подключение по RS-485 требует правильной терминологии (A/B) и сопротивления окончания линии 120 Ом. Напряжение питания 400 В - не допускается подключение к 220 В!

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 и IEC 61800-3 по электромагнитной совместимости и безопасности. Защита IP20 исключает контакт с токоведущими частями, но не защищает от пыли и влаги - установка вне закрытых шкафов запрещена. Автоматическая блокировка при перегреве, перенапряжении и перегрузке повышает безопасность эксплуатации.

Преимущества

• Компактный корпус - экономия места в шкафах
• Съёмная русифицированная панель - удобство настройки и диагностики
• Встроенная поддержка MODBUS RTU - легко интегрируется в SCADA и системы автоматизации
• Насосный режим и PID - снижают износ оборудования и расход электроэнергии
• Поддержка энкодера - возможность точного позиционирования без внешнего контроллера
• Высокая перегрузочная способность - устойчивость к кратковременным скачкам нагрузки

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях без дополнительной защиты
• DC-дроссель есть не во всех версиях - при наличии помех в сети может потребоваться внешний фильтр
• Максимальная частота 3200 Гц - недостаточно для сверхвысокооборотных шпинделях (>100 тыс. об/мин)
• Только трёхфазный ввод - не работает от однофазной сети

Примеры использования

• Насосная станция водоснабжения - плавный пуск, поддержание давления через PID
• Ленточный конвейер на пищевом заводе - регулировка скорости по технологическому графику
• Вентиляционная система в торговом центре - адаптация оборотов по уровню CO₂
• Центробежный компрессор - энергосбережение при частичной нагрузке
• Шлифовальный станок с энкодером - точная синхронизация движения по заданному пути

Практические советы

• Выбирая CONTROL-A310, убедитесь, что номинальный ток двигателя не превышает 600 А - перегрузка снизит срок службы
• При использовании энкодера подключите экран кабеля к массе шкафа одним концом - чтобы избежать помех
• Настройка через RS-485 проще всего через программу IEK DriveConfig - скачайте с сайта производителя
• Для длительной работы на 100% нагрузки рекомендуется принудительная вентиляция шкафа
• При первом запуске выполните автопараметризацию двигателя - это повысит эффективность и стабильность
• Запомните: модель 280–315 кВт - это одна серия, но с разными внутренними комплектациями. Артикул cnt-a310d33v280-315tel указывает именно на ваш вариант с 600 А и дросселем
