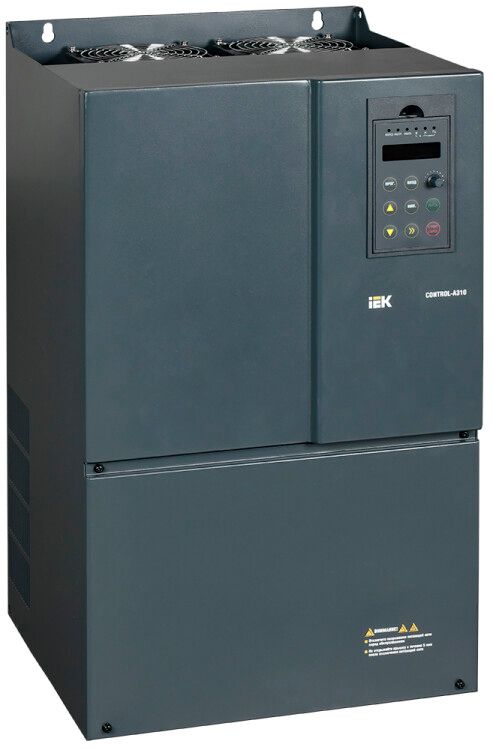

Преобразователь частоты CONTROL-A310 380В 3Ф 55-75кВт 110-152А IEK - CNT-A310D33V55-75TE

Преобразователь частоты CONTROL-A310 380В 3Ф 55-75кВт 110-152А предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Бренд IEK (ИЭК) реализует эту модель как часть серий CONTROL, ориентируясь на надёжную работу в условиях высокой нагрузки. Артикул cnt-a310d33v55-75te соответствует модели на 55–75 кВт с током до 152 А.

Назначение и область применения

Преобразователь частоты CONTROL-A310 380В 3Ф 55-75кВт 110-152А управляет работой трёхфазных асинхронных , изменяя частоту и напряжение питания. Подходит для оборудования, где требуется плавный запуск, точная скорость или энергосбережение: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ, системы автоматизации производства.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное, допускается колебание +-10%)
• Выходное напряжение: до 400 В, номинально 380 В
• Номинальный выходной ток: 152 А
• Подключаемый двигатель: 55–75 кВт
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокооборотными двигателями
• Защита корпуса: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Частота входной сети: 50/60 Гц - совместим с европейскими и большинством других сетей
• Перегрузочная способность: до 180% от номинала на 60 секунд - выдерживает кратковременные пики нагрузки
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU; возможность подключения энкодера
• Управление: ручное через лицевую панель, удалённое через PLC, SCADA, HMI
• Встроено: DC-дрейн (на некоторых модификациях), PID-регулятор, виртуальные реле, насосный режим
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 380В 3Ф 55-75кВт 110-152А рассчитан на монтаж в шкафах управления. Установка возможна вертикально, с зазором минимум 10 см сверху и снизу для теплоотвода. Кабели питания и двигателя должны быть экранированными, особенно при работе с энкодером. Для подключения энкодера используйте отдельную пару проводов, избегая соседства с силовыми цепями. Съёмная панель управления легко демонтируется - удобно при обслуживании или замене. Посадочные габариты и крепления стандартизованы - совместим со шкафами IEK серии Control.

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 380В 3Ф 55-75кВт 110-152А соответствует требованиям IEC 61800-5-1 и EN 61800-3. Защита IP20 исключает использование вне закрытых щитов. Наличие внутреннего DC-дрейна снижает риск повреждения от импульсных помех. Автоматическая блокировка при перегреве и перегрузке предотвращает аварию. Все сигналы и питание отделены друг от друга согласно нормам SELV/PELV.

Преимущества

• Съёмная русифицированная панель - удобство настройки без вскрытия шкафа
• Modbus RTU + энкодер - готовые решения для интеграции в сложные системы автоматизации
• PID-регулятор - позволяет точно поддерживать давление, уровень жидкости, температуру без внешних контроллеров
• Насосный режим - оптимизирует работу насосов, снижая расход электроэнергии
• Компактный дизайн - экономия места в шкафах, особенно актуально при плотном расположении устройств
• Поддержка виртуальных реле - уменьшает количество внешних элементов управления
• Контроль расстояния перемещения - применяется в линейных механизмах, таких как транспортеры

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - класс защиты IP20 недостаточен
• DC-дрейн есть не во всех вариантах - проверьте конкретный артикул перед заказом
• Запрещена эксплуатация при температуре ниже –10C и выше +50C без принудительного охлаждения
• Не рекомендован для однофазных сетей или двигателей менее 55 кВт - будет переоценен и дороже аналогов меньшей мощности
• Не имеет встроенного фильтра EMI - при чувствительных устройствах рядом нужен внешний фильтр

Примеры использования

• Цикличный насос в системе водоснабжения - благодаря насосному режиму и PID-регулятору поддерживается постоянное давление
• Лента конвейера на заводе - управление скоростью по сигналу от энкодера, контроль пройденного пути
• Вентилятор в HVAC-системе - плавный запуск продлевает жизнь ремню и подшипникам, снижает скачки тока
• Шлифовальный станок - точная регулировка оборотов для разных материалов, сохранение качества поверхности

Практические советы

• Выбирая между 55 кВт и 75 кВт - берите запас по току: если двигатель часто работает близко к максимуму, выбирайте 75 кВт вариант
• Обязательно используйте входной реактор и выходной d/dt-фильтр при длинных кабелях (>50 м) - чтобы избежать пробоя изоляции двигателя
• Настройку начинайте с заводских профилей - они уже адаптированы под типовые задачи
• При использовании энкодера - подключайте его к отдельным клеммам, не путайте с сигнальными контактами RS-485
• Регулярно проверяйте состояние радиаторов - пыль снижает эффективность охлаждения, даже при IP20
• Документацию и программирование лучше делать через PC-софт IEK - он даёт более наглядную диаграмму параметров, чем панель
