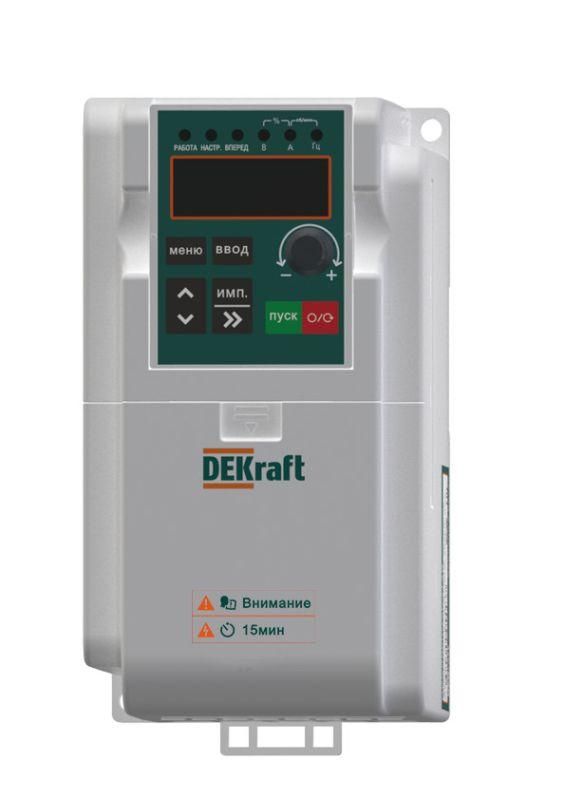

Преобразователь частоты DEKV060-0.4кВт 1 фаза 220В с торм. модулем | DEKV060G0R4S2B DEKraft APC

Преобразователь частоты DEKRAFT dekv060g0r4s2b - компактное устройство для точного регулирования скорости однофазных электродвигателей мощностью до 0,4 кВт на напряжении 220 В с встроенным тормозным модулем. Подходит для автоматизации оборудования, где требуется управление моментом и остановка с торможением.

Назначение и область применения

Преобразователь частоты dekv060g0r4s2b предназначен для управления асинхронными двигателями переменного тока в системах с изменяемой нагрузкой. Он позволяет плавно регулировать скорость вращения, снижать пиковые токи при запуске и обеспечивать энергоэффективную работу. Устройство особенно эффективно там, где нужна быстрая остановка - благодаря встроенному тормозному модулю, который рассеивает избыточную энергию при торможении.

Области применения: малые насосы, вентиляторы, конвейеры, шнековые питатели, станки с небольшими нагрузками, оборудование с циклическим режимом работы.

Технические характеристики

• Номинальная мощность: 0,4 кВт
• Сетевое напряжение: 220 В, одна фаза
• Выходное напряжение: до 220 В
• Выходной ток: 3 А
• Максимальная выходная частота: 299 Гц
• Частота сети: 50/60 Гц +-5%
• Тип преобразования: непосредственный (AC–AC)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Цифровые входы: 6
• Цифровые выходы: 1
• Аналоговый вход/выход: 1 канал
• Интерфейс связи: MODBUS RTU через RS-485 (1 порт)
• Управление: ручное (панель) + внешний интерфейс
• Наличие тормозного модуля: да

Совместимость и монтаж

Преобразователь частоты dekv060g0r4s2b совместим с однофазными асинхронными двигателями мощностью до 0,4 кВт, рассчитанными на 220 В. Для подключения используйте кабели сечением не менее 1,5 мм2 для силовой части и экранированные провода для сигналов.

Монтаж выполняйте на вертикальной поверхности с зазором минимум 50 мм сверху и снизу для теплоотвода. Клеммы питания L/N подключаются к сети 220 В, U/V/W - к двигателю. Тормозной резистор подключается к клеммам B+ и B− - он не входит в комплект, его необходимо выбрать отдельно по расчетной мощности и сопротивлению.

Подключение интерфейса RS-485 требует соблюдения полярности A/B и терминатора 120 Ом на последнем узле сети.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для устройств класса IP20. Не предназначен для установки во взрывоопасных средах, в условиях повышенной влажности или пыли. Работает в температурном диапазоне от –10 C до +50 C. Наличие тормозного модуля требует контроля перегрева - при длительных торможениях возможен нагрев корпуса.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего резистора при кратковременных остановках
• MODBUS RTU позволяет легко интегрировать устройство в системы автоматизации
• Шесть цифровых входов обеспечивают гибкую логику управления (пуск, стоп, переключение скоростей)
• Ручное и программное управление - удобно как для наладки, так и для автономной работы
• Низкий уровень помех при работе благодаря оптимизированной схеме непосредственного преобразования

Ограничения применения

• Не работает с трёхфазными двигателями - только с однофазными
• IP20 не допускает установку в сырых, пыльных или открытых помещениях
• Тормозной модуль ограничен по мощности рассеивания - при частых и долгих торможениях требуется внешний резистор большей мощности
• Максимальная частота 299 Гц - недостаточна для высокоскоростных шпинделях (>300 Гц)
• Нет встроенного фильтра EMI - при чувствительной аппаратуре рядом рекомендуется установить сетевой фильтр

Примеры использования

• Ленточный конвейер с регулируемой скоростью и автоматической остановкой по датчику наличия продукта
• Насос для циркуляции жидкости с плавным пуском и торможением для предотвращения гидроудара
• Вентиляционная установка с управлением по уровню CO₂ через Modbus
• Малогабаритный станок с ЧПУ, где требуется точная выдержка оборотов при обработке деталей

Практические советы

• Перед первым запуском проверьте соответствие типа двигателя - только однофазные асинхронные с рабочим напряжением 220 В
• Настройте параметры торможения: время замедления и уровень тормозного момента - чтобы избежать перегрузки модуля
• При использовании Modbus - задавайте адрес устройства (по умолчанию 1) и скорость передачи (обычно 9600 бод)
• Если двигатель греется - убедитесь, что частота не ниже 10 Гц, иначе охлаждение будет недостаточным
• Записывайте все изменения параметров - они сохраняются в памяти, но сброс может произойти при отключении питания без батареи
• Для надёжной работы в условиях колебаний сети - используйте стабилизатор напряжения, даже если отклонение ≤5%
