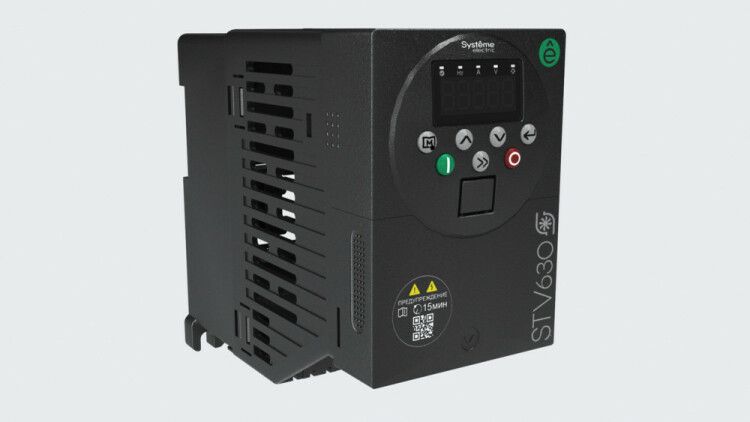

Преобразователь частоты STV630 0,4 кВт 220В ЭМС С3 + LED панель оператора | STV630U04M2 Systeme Electric APC

Преобразователь частоты 0,4 кВт 220В ЭМС С3 + LED панель оператора от Systeme Electric - компактный устройство для регулирования скорости однофазных двигателей до 0,4 кВт, предназначенное для работы в системах автоматизации с сетью 220 В. Артикул stv630u04m2 включает встроенную LED-панель управления и фильтр EMC класса C3, что упрощает установку в промышленной среде.

Назначение и область применения

Преобразователь частоты 0,4 кВт 220В ЭМС С3 + LED панель оператора используется для плавного запуска, остановки и точного контроля оборотов электродвигателей переменного тока. Подходит для насосов, вентиляторов, малых конвейеров, компрессоров и другого оборудования с постоянным или изменяемым моментом нагрузки. Устройство особенно эффективно там, где важна энергоэффективность и снижение механических ударов при старте.

Технические характеристики

• Номинальное сетевое напряжение: 220 В (однофазное)
• Выходная мощность: 0,4 кВт
• Номинальный выходной ток: 2,1 А
• Максимальная выходная частота: 599 Гц
• Частота сети: 50 / 60 Гц
• Количество фаз: 1 на входе, 3 на выходе
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Интерфейсы: встроенный Modbus RTU для связи с контроллерами
• Количествo дискретных входов: 5 DI
• Аналоговый вход: 1 AI (0–10 В или 4–20 мА)
• Дискретный выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO (0–10 В)
• Типоразмер: A1
• Габариты: 69×129×148 мм
• Вес: 0,69 кг
• Покрытие печатных плат: класс 3C3 - повышенная устойчивость к влаге и загрязнениям
• Встроенные элементы: EMC-фильтр класса C3, LED-панель оператора
• Отсутствуют: встроенный DC-реактор, слот для карты расширения, индикатор состояния

Совместимость и монтаж

Устройство совместимо с большинством трёхфазных асинхронных двигателей мощностью до 0,4 кВт, рассчитанных на 220 В. Для подключения требуется однофазная сеть 220 В +-10%. Монтаж выполняется на DIN-рейку или плоскую поверхность с зазором минимум 50 мм сверху и снизу для теплоотвода. Клеммы для проводов - винтовые, допускают сечение до 2,5 мм2. Подключение модульной LED-панели осуществляется через шлейф - не требует дополнительной проводки. Отсутствие встроенного реактора требует внешнего подключения при наличии помех в сети или длинных кабелях двигателя (>10 м).

Безопасность и стандарты

Преобразователь частоты 0,4 кВт 220В ЭМС С3 + LED панель оператора соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный фильтр EMC класса C3 обеспечивает соответствие нормам для промышленной среды без необходимости внешних фильтров. Сертификаты CE и RoHS подтверждают безопасность и экологичность.

Преимущества

• Встроенная LED-панель позволяет настраивать параметры без подключения к компьютеру
• EMC-фильтр класса C3 исключает необходимость в дополнительном фильтре в типовых условиях
• Modbus RTU упрощает интеграцию в системы автоматизации
• Покрытие плат класса 3C3 повышает надёжность в условиях высокой влажности и пыли
• Компактный размер (типоразмер A1) экономит место в щите

Ограничения применения

• Не предназначена для работы в помещениях с высокой запылённостью или влажностью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Отсутствие встроенного DC-реактора делает устройство чувствительным к импульсным помехам при использовании с длинными кабелями двигателя
• Нет возможности расширить функционал через карту - нельзя добавить дополнительные I/O или протоколы
• Не поддерживает работу от трёхфазного питания - только однофазная сеть 220 В
• Не рекомендуется для перегрузочных режимов выше 110% более 60 секунд

Примеры использования

• Автоматизация циркуляционного насоса в системе отопления - плавное регулирование давления
• Вентиляция в небольшом производственном помещении - изменение скорости в зависимости от температуры
• Ленточный конвейер на сборочном участке - точная синхронизация с другими механизмами
• Малый воздушный компрессор - снижение потребления энергии при низкой нагрузке

Практические советы

• При подключении двигателя с кабелем длиннее 10 метров - обязательно установите внешний DC-реактор и фильтр dV/dt
• Для работы с аналоговым сигналом (например, от датчика давления) проверьте, какой тип сигнала (0–10 В или 4–20 мА) использует ваш источник - настройка меняется в меню панели
• LED-панель можно отсоединить после настройки - она не влияет на работу устройства, но нужна для диагностики
• При монтаже в электрощит - избегайте расположения рядом с частотниками большой мощности, чтобы не вызвать наводки
• Перед первым запуском выполните автопараметризацию двигателя через меню панели - это повысит точность управления и защиту
