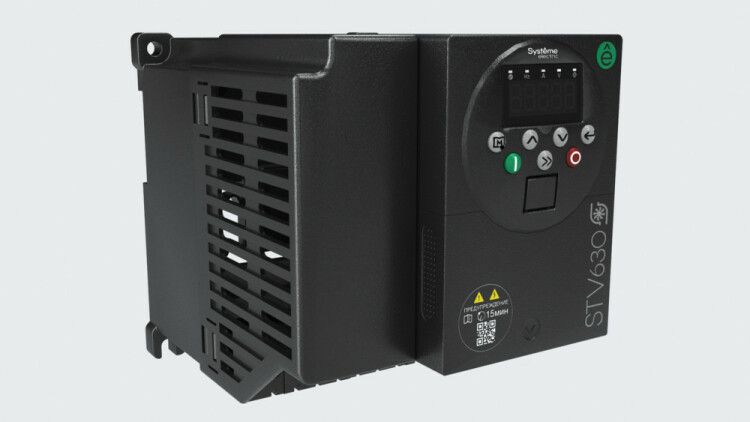

Преобразователь частоты STV630 2,2 кВт 220В ЭМС С3 + LED панель оператора | STV630U22M2 Systeme Electric APC

Преобразователь частоты STV630 2,2 кВт 220В ЭМС С3 с LED панелью оператора от Systeme Electric предназначен для точного регулирования скорости асинхронных двигателей в системах с переменной нагрузкой - например, насосах и вентиляторах. Модель STV630 с встроенным ЭМС-фильтром класса С3 и интерфейсом Modbus RTU обеспечивает устойчивую работу в промышленной среде без внешних фильтрующих элементов.

Назначение и область применения

STV630 2,2 кВт 220В ЭМС С3 используется для управления двигателями мощностью до 2,2 кВт на однофазном питании 220 В. Подходит для задач, где важна плавная регулировка скорости: системы водоснабжения, вентиляции, кондиционирования, транспортеров, компрессоров. Применяется там, где требуется снижение энергопотребления за счет отказа от механических дросселирующих устройств.

Технические характеристики

• Номинальная выходная мощность: 2,2 кВт
• Сетевое напряжение: 220 В, одна фаза (1Ф)
• Выходная частота: до 599 Гц
• Частота сети: 50 / 60 Гц
• Номинальный ток: 9 А
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Количество входов: 5 дискретных (DI), 1 аналоговый (AI)
• Количество выходов: 1 дискретный (DO), 1 реле (RO), 1 аналоговый (AO)
• Интерфейсы: встроенный Modbus RTU через клеммы
• ЭМС-фильтр: встроенный, класс C3 - соответствует требованиям EN 61800-3 для промышленной среды
• Размеры (Ш×В×Г): 109 × 129 × 148 мм
• Вес: 0,96 кг
• Типоразмер: A2
• Покрытие печатных плат: класс 3C3 - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

STV630 совместим с трехфазными асинхронными двигателями до 2,2 кВт, даже при однофазном питании 220 В. Для подключения используются клеммы на передней панели. Кабели питания и двигателя должны быть экранированными, особенно при работе на высоких частотах. Установка допускается только в закрытом щите с принудительной вентиляцией из-за степени защиты IP20. Монтаж - вертикальный, с зазором минимум 50 мм сверху и снизу для теплоотвода. Отсутствие встроенного DC-реактора требует проверки качества сети - при наличии значительных помех рекомендуется установить внешний реактор.

Безопасность и стандарты

STV630 соответствует нормам EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость класса C3). Встроенный фильтр позволяет использовать устройство в промышленных сетях без дополнительных EMC-решений. Покрытие плат класса 3C3 повышает надежность в условиях повышенной влажности и запыленности внутри шкафа.

Преимущества

• Встроенный ЭМС-фильтр класса C3 исключает необходимость внешнего фильтра, экономя место и стоимость монтажа
• LED-панель оператора предоставляет доступ к основным параметрам без подключения ПК
• Modbus RTU встроен в контроллер - не нужен отдельный модуль связи
• Поддержка работы от однофазной сети 220 В - удобно для малых объектов без трёхфазного ввода
• Увеличенная долговечность благодаря покрытию плат класса 3C3

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - IP20 не защищает от пыли и брызг
• Отсутствует слот для карты расширения - нельзя добавить дополнительные интерфейсы (CANopen, Profibus и др.)
• Нет встроенного светодиода состояния - контроль работоспособности возможен только через LED-панель или сигналы DO
• Не подходит для постоянной перегрузки выше 110% - длительная работа на пределе сокращает срок службы
• Требуется обязательное охлаждение - не устанавливается в герметичных или плохо проветриваемых шкафах

Примеры использования

• Автоматическая система подачи воды в многоэтажном доме - регулирование давления по сигналу от датчика
• Вентиляция в цеху - изменение оборотов в зависимости от температуры воздуха
• Линия производства с конвейером - плавный пуск и остановка для снижения механических ударов
• Небольшой компрессор с переменной нагрузкой - снижение потребления электроэнергии при низком спросе

Практические советы

• Выбирая STV630 2,2 кВт 220В ЭМС С3, убедитесь, что двигатель имеет номинальную мощность ≤ 2,2 кВт и рассчитан на работу от частотного преобразователя
• При использовании в условиях высокой влажности - используйте термосушку или осушители воздуха внутри шкафа
• Настройка параметров через LED-панель: начните с автопараметризации по типу двигателя, затем доработайте под свою задачу
• Для удалённого управления подключите PLC через Modbus RTU - протокол работает по двужильному кабелю с экраном
• Запрещено подключать к выходу преобразователя устройства, не являющиеся асинхронными двигателями - например, нагреватели или светильники
