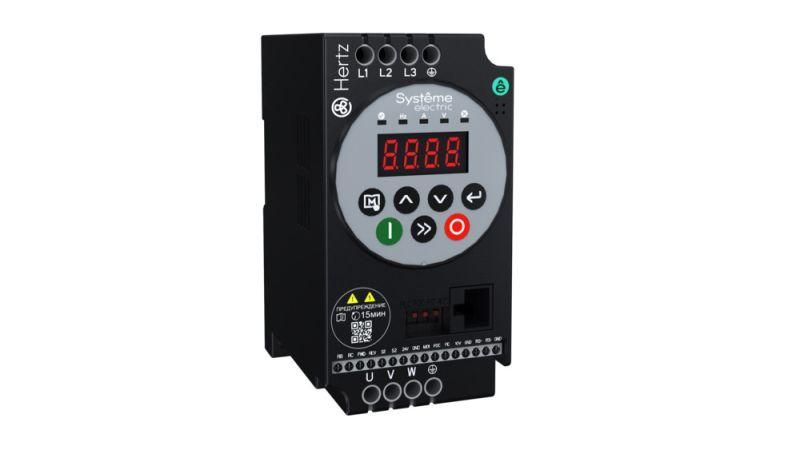

Преобразователь частоты STV050 Hertz 1.5кВт 220В ЭМС С3 + LED панель оператора SE STV050U15M2 APC

Преобразователь частоты 1,5 кВт 220В ЭМС С3 с LED панелью оператора SE от бренда Systeme Electric (артикул stv050u15m2) предназначен для точного регулирования скорости трёхфазных двигателей на базе однофазной сети 220 В. Устройство сочетает компактную форму, встроенные фильтры и специализированные функции для насосов и вентиляторов, что делает его надёжным решением для промышленных систем автоматизации.

Назначение и область применения

Преобразователь частоты 1,5 кВт 220В ЭМС С3 с LED панелью оператора SE используется для управления трёхфазными асинхронными двигателями в системах, где требуется плавный запуск, регулирование скорости и энергосбережение. Подходит для:

• насосных установок (водоснабжение, канализация, гидрофоры)
• вентиляционных систем (промышленные и коммерческие воздуховоды)
• конвейеров, транспортеров с переменной нагрузкой
• компрессоров и других устройств с типичной нагрузкой типа «P»

Идеально для замены старых механических систем управления, где важны точность, снижение износа оборудования и экономия электроэнергии.

Технические характеристики

• Номинальная мощность: 1,5 кВт
• Сетевое напряжение: 220 В +-15% (допустимый диапазон: 200–240 В)
• Частота сети: 50 / 60 Гц
• Выход: 1 фаза на входе, 3 фазы на выходе
• Максимальная выходная частота: 599 Гц
• Перегрузочная способность (тип P): 120% × 60 с, 150% × 3 с (цикл 300 с)
• Перегрузочная способность (тип G): 150% × 60 с, 180% × 3 с (цикл 300 с)
• Управление: скалярное (V/f)
• Защита корпуса: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Температурный диапазон: -20C ... +50C; при температуре выше +40C возможна потеря номинальной мощности
• Вес: 0,5 кг
• Габариты: 68×132×100 мм
• Количество I/O: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Коммуникация: Modbus RTU через RS-485
• Покрытие плат: Класс 3С2 - повышенная защита от влаги, пыли и коррозии
• LED панель: встроенная, несъёмная - для настройки и мониторинга в реальном времени

Совместимость и монтаж

Преобразователь частоты 1,5 кВт 220В ЭМС С3 с LED панелью оператора SE совместим со всеми трёхфазными двигателями до 1,5 кВт, рассчитанными на 220–240 В. Для подключения используйте кабели сечением не менее 1,5 мм2 для фаз и заземления.

Особенности монтажа:

• Можно устанавливать «бок-о-бок» - минимальное расстояние между устройствами 0 мм, что позволяет плотно размещать несколько преобразователей в шкафу
• Не требует внешнего радиатора при работе до +40C
• Подключение проводов - клеммы на передней панели, легко доступны
• Заземление обязательно - контакт на раме устройства
• Для работы с длинными кабелями двигателя (>50 м) рекомендуется использовать экранированный кабель

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 - соответствует EN 61800-3, обеспечивает соответствие требованиям к электромагнитной совместимости в промышленной среде
• Конформное покрытие плат класса 3С2 - соответствует EN 60721-3-3, повышает долговечность в условиях высокой влажности и запылённости
• Пожарный режим - контролирует целостность кабеля двигателя и отключает питание при обрыве, предотвращая перегрев и возгорание
• Гарантия - 36 месяцев (3 года)

Преимущества

• Компактный «книжный» форм-фактор - занимает минимум места в щите
• Встроенный фильтр ЭМС С3 - исключает необходимость в дополнительных внешних фильтрах
• Пожарный режим - безопасность при аварийных ситуациях с кабелем двигателя
• Конформное покрытие плат - увеличивает срок службы в сложных условиях
• Встроенная LED-панель - удобная настройка без внешнего терминала
• ПО SystemeVAR Tool - бесплатная программа для быстрого ввода в эксплуатацию, диагностики и сохранения параметров

Ограничения применения

• Не предназначена для работы в помещениях с уровнем защиты ниже IP54 - внутренняя плата не защищена от пыли и влаги
• При температуре выше +40C необходимо снижать нагрузку или обеспечивать принудительное охлаждение
• Не поддерживает векторное управление - не подходит для задач, требующих высокой точности момента (например, лифты, краны)
• Ограниченный набор входов/выходов - не хватает для сложных систем с множеством датчиков
• Только однофазное питание - нельзя подключать к трёхфазной сети 380 В

Примеры использования

• Автоматизация системы водоснабжения: преобразователь частоты 1,5 кВт 220В ЭМС С3 с LED панелью оператора SE регулирует скорость насоса в зависимости от давления в трубопроводе
• Вентиляция в торговом центре: устройство снижает обороты вентиляторов ночью, экономя энергию
• Линия производства: управление скоростью конвейера по сигналу с датчика наличия продукта
• Аварийная система дымоудаления: активируется в режиме «пожарный» при обнаружении обрыва кабеля двигателя

Практические советы

• При первом запуске используйте программу SystemeVAR Tool - она автоматически подберёт базовые параметры для насоса или вентилятора
• Обязательно проверьте правильность подключения заземления - от этого зависит работа фильтра ЭМС и безопасность
• Если двигатель работает с постоянной перегрузкой, выбирайте тип G вместо P - он выдерживает более высокую перегрузку
• Для длительной работы при температуре +40...+50C убедитесь, что в шкафу есть достаточная вентиляция
• Не закрывайте панель оператора - она нужна для диагностики и сброса ошибок
• При использовании в пыльных местах - устанавливайте преобразователь частоты 1,5 кВт 220В ЭМС С3 с LED панелью оператора SE внутри герметичного шкафа с фильтрами
