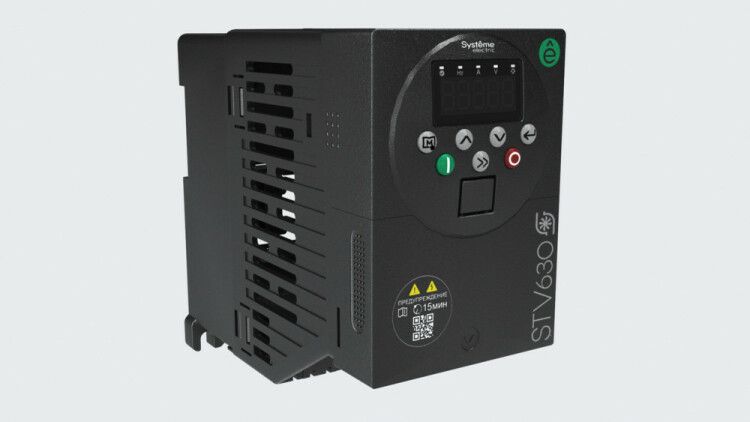

Преобразователь частоты STV630 1,5 кВт 220В ЭМС С3 + LED панель оператора | STV630U15M2 Systeme Electric APC

Преобразователь частоты STV630 1,5 кВт 220В ЭМС С3 с LED панелью оператора - компактный устройство для регулирования скорости трёхфазных двигателей на базе однофазной сети 220 В. Подходит для насосов, вентиляторов и других малых механизмов. Бренд Systeme Electric, артикул stv630u15m2.

Назначение и область применения

STV630 1,5 кВт 220В ЭМС С3 с LED панелью оператора используется для плавного запуска, остановки и регулирования оборотов электродвигателей мощностью до 1,5 кВт. Особенно эффективен в системах с переменной нагрузкой: водоснабжение, вентиляция, кондиционирование, транспортировочные ленты. Устройство позволяет снижать энергопотребление за счёт точного соответствия скорости двигателя реальным потребностям системы.

Технические характеристики

• Номинальное сетевое напряжение: 220 В (одна фаза)
• Выходная мощность: 1,5 кВт
• Выходной ток: 7,2 А
• Максимальная выходная частота: 599 Гц
• Работает с сетью 50/60 Гц
• Поддерживает подключение трёхфазных двигателей
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Габариты: 69×129×148 мм
• Вес: 0,69 кг
• Типоразмер: A1
• Количество дискретных входов: 5 DI
• Аналоговый вход: 1 AI
• Дискретный выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO
• Интерфейс связи: Modbus RTU (встроенный)
• ЭМС фильтр: класс C3 (встроенный, соответствие EN 61800-3)
• LED панель оператора: для настройки и контроля параметров
• DC-реактор: отсутствует
• Слот для карты расширения: отсутствует
• Светодиод состояния: отсутствует
• Покрытие печатных плат: класс 3C3 (повышенная устойчивость к влаге и загрязнениям)

Совместимость и монтаж

STV630 1,5 кВт 220В ЭМС С3 с LED панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 1,5 кВт. Для работы требуется однофазная сеть 220 В +-10%. Монтаж выполняется на DIN-рейку или плоскую поверхность с обеспечением зазора минимум 50 мм сверху и снизу для теплоотвода. Клеммы для подключения питания и двигателя расположены сбоку - доступны после снятия крышки. Подключать провода следует с учётом сечения: для входа - не менее 2,5 мм2, для выхода - 1,5–2,5 мм2 в зависимости от длины кабеля. Не допускается установка в закрытые шкафы без принудительной вентиляции.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-3 (электромагнитная совместимость класса C3), что позволяет использовать его в промышленной среде без внешних фильтров. Покрытие плат класса 3C3 повышает надёжность в условиях повышенной влажности и пыли. Соответствует нормам безопасности IEC/EN 60204-1. Не предназначен для взрывоопасных зон. Отсутствие встроенного реактора требует соблюдения рекомендаций по длине кабеля между преобразователем и двигателем - не более 50 метров без дополнительных фильтров.

Преимущества

• Встроенный Modbus RTU - возможность интеграции в автоматизированные системы без дополнительных модулей
• Встроенный ЭМС-фильтр класса C3 исключает необходимость внешнего фильтра в типичных промышленных условиях
• LED-панель оператора даёт доступ ко всем основным параметрам без ПК - удобно для наладки и диагностики на месте
• Компактный размер и небольшой вес позволяют легко размещать устройство даже в ограниченном пространстве
• Защита плат класса 3C3 увеличивает срок службы в условиях цехов с высокой влажностью

Ограничения применения

• Не работает с однофазными двигателями - только с трёхфазными
• Отсутствует встроенный DC-реактор - при длинных кабелях (>50 м) возможны перенапряжения, требуются внешние фильтры
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса
• Нет слота для расширения - невозможно добавить дополнительные интерфейсы или функции
• Не предназначена для длительной работы на предельной мощности - рекомендуется запас по мощности 10–20%
• Не поддерживает CANopen, Profibus или другие протоколы кроме Modbus RTU

Примеры использования

• Автоматизация насосной станции - плавный запуск, управление давлением по сигналу с датчика
• Вентиляционные системы - изменение скорости вентилятора в зависимости от температуры воздуха
• Линии подачи материалов - регулирование скорости конвейера по производственному графику
• Оборудование для пищевой промышленности - где важна гигиеничность и стабильность работы

Практические советы

• Перед первым запуском проверьте правильность подключения фаз двигателя - неверная последовательность вызывает обратное вращение
• Если кабель от преобразователя к двигателю длиннее 30 м - используйте экранированный кабель и заземлите экран с двух сторон
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызывать скачки тока и срабатывание защиты
• При использовании в холодных помещениях - избегайте конденсации воды: включайте устройство заранее перед запуском оборудования
• Для удалённого управления через PLC - задействуйте аналоговые входы (AI) и выходы (AO) для передачи значений скорости и текущего режима
• Не забывайте про периодическую очистку радиатора - пыль снижает эффективность охлаждения, особенно при работе на пределе мощности
