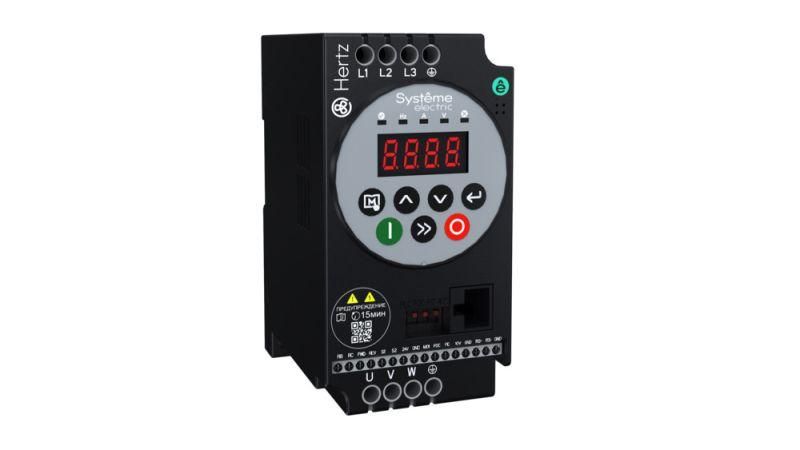

Преобразователь частоты STV050 Hertz 0.4кВт 220В ЭМС С3 + LED панель оператора SE STV050U04M2 APC

Преобразователь частоты 0,4 кВт 220В ЭМС С3 с LED панелью оператора SE от бренда Systeme Electric (артикул stv050u04m2) предназначен для точного регулирования скорости трёхфазных двигателей на базе однофазной сети 220 В. Устройство компактно, оснащено встроенным фильтром ЭМС и панелью управления, что делает его удобным для установки в ограниченном пространстве - особенно в системах вентиляции и водоснабжения.

Назначение и область применения

Преобразователь частоты 0,4 кВт 220В ЭМС С3 с LED панелью оператора SE используется для управления трёхфазными асинхронными двигателями мощностью до 0,4 кВт, питаемыми от однофазной сети 220 В. Подходит для задач, где важна плавная регулировка скорости: насосы, вентиляторы, компрессоры, малые конвейеры. Особенно эффективен в системах с переменной нагрузкой - например, в автоматических контурах давления или температуры.

Технические характеристики

• Номинальная мощность: 0,4 кВт
• Входное напряжение: 220 В +-15% (диапазон 200–240 В)
• Выходное напряжение: до 220 В, три фазы
• Максимальная выходная частота: 599 Гц
• Перегрузочная способность: до 150% в течение 60 сек, до 180% - 3 сек (для G-типа); 120%/60 с и 150%/3 с (для P-типа)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Температурный диапазон: –20 C … +50 C; при +40 C и ниже - сохраняет номинальную мощность
• Управление: скалярное (V/f)
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол связи: Modbus RTU
• Габариты: 68×132×100 мм
• Вес: 0,5 кг
• Покрытие плат: Класс 3С2 (по EN 60721-3-3) - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Преобразователь частоты 0,4 кВт 220В ЭМС С3 с LED панелью оператора SE совместим с большинством трёхфазных двигателей до 0,4 кВт, включая стандартные модели с номиналом 220/380 В. Для подключения используйте кабели сечением не менее 1,5 мм2 для фаз и заземления. Монтаж возможен вертикально или горизонтально. Особенность: устройство допускает установку «бок-о-бок» - минимальное расстояние между соседними преобразователями равно 0 мм, что экономит место в шкафу. Встроенная LED-панель позволяет настраивать параметры без внешнего контроллера. Для программирования рекомендуется использовать ПО SystemeVAR Tool.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 - соответствует EN 61800-3, обеспечивает соответствие требованиям к электромагнитной совместимости в промышленной среде
• Пожарный режим: автоматически проверяет целостность кабеля двигателя и отключает питание при обрыве - снижает риск возгорания
• Конформное покрытие плат класса 3С2 повышает надёжность в условиях высокой влажности и запылённости
• Гарантия: 36 месяцев

Преимущества

• Компактный «книжный» корпус - легко помещается даже в тесных шкафах
• Встроенный фильтр ЭМС класса С3 исключает необходимость внешних фильтров в типичных промышленных условиях
• Пожарный режим с контролем целостности кабеля - повышает безопасность в системах с длительной работой
• Поддержка Modbus RTU - позволяет интегрировать в системы автоматизации
• LED-панель оператора - не требует отдельного пульта управления
• ПО SystemeVAR Tool - упрощает первоначальный ввод в эксплуатацию и диагностику

Ограничения применения

• Не предназначена для работы в помещениях с уровнем защиты выше IP20 - не выдерживает попадание воды, пыли, масла
• Не подходит для постоянной перегрузки свыше 150% - требуется соблюдение цикличности (300 с отдыха после 60 с перегрузки)
• Только скалярное управление - не поддерживает векторный контроль, поэтому не оптимален для высокоточных позиционирующих систем
• Ограниченный диапазон температур: при температуре выше +40 C мощность начинает снижаться
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя потребуется внешний тормозной резистор

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Вентиляторы в HVAC-системах с изменяемой производительностью
• Ленточные конвейеры на малых производствах
• Компрессоры для пневматических систем с плавным пуском
• Автоматические системы поддержания давления в трубопроводах

Практические советы

• При монтаже в шкафу учитывайте тепловыделение - даже при «бок-о-бок» расположении обеспечьте хорошую вентиляцию, особенно при работе при +40…+50 C
• Заземление обязательно: соедините корпус с землёй проводником сечением ≥2,5 мм2
• Для длинных кабелей двигателя (>50 м) используйте экранированные жилы и заземлите экран с двух сторон
• Настройку начинайте через LED-панель: выберите профиль «Nasos» или «Ventilator» - система автоматически задаст оптимальные параметры
• Обязательно проверяйте целостность кабеля двигателя перед первым запуском - функция пожарного режима активируется только при правильном подключении
• Артикул stv050u04m2 - единственный вариант этой модели с встроенной панелью и фильтром С3; другие версии без них не подходят для промышленных объектов с жесткими требованиями EMC
