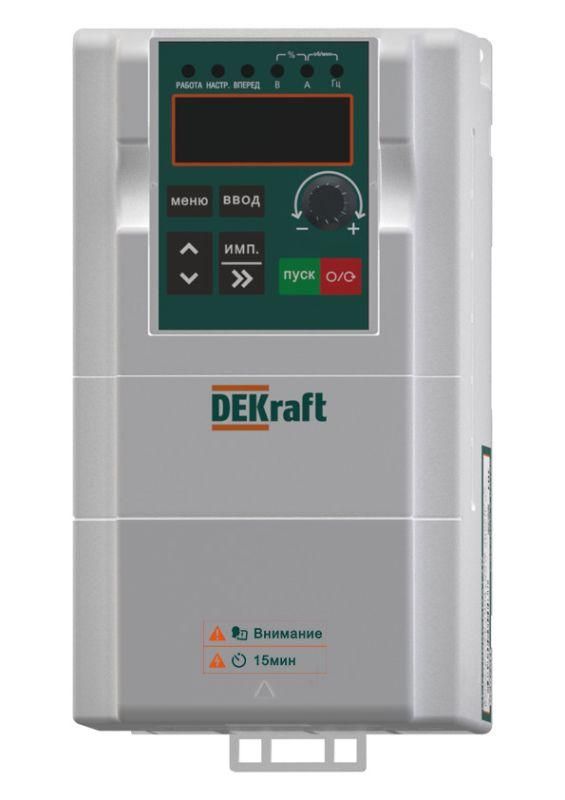

Преобразователь частоты DEKV060-0.75кВт 3 фазы 380В с торм. модулем | DEKV060G0R75T4B DEKraft APC

Преобразователь частоты 0.75 кВт 380 В 3 фазы с тормозным модулем от DEKRAFT (артикул dekv060g0r75t4b) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей с возможностью быстрого торможения за счёт встроенного тормозного модуля. Подходит для промышленного оборудования, где важна стабильность и контроль над нагрузкой.

Назначение и область применения

Этот преобразователь частоты управляет работой электродвигателей мощностью до 0.75 кВт, позволяя изменять скорость вращения в зависимости от задач процесса. Встроенный тормозной модуль обеспечивает эффективное гашение кинетической энергии при остановке - особенно важно при частых пусках-остановах или вертикальных механизмах. Применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с числовым программным управлением. Может использоваться в коммерческих и промышленных помещениях, в том числе в условиях повышенной влажности и запылённости, благодаря защите IP20.

Технические характеристики

• Номинальная мощность: 0.75 кВт
• Сетевое напряжение: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 440 В
• Номинальный выходной ток: 4.4 А
• Максимальная выходная частота: 299 Гц
• Частота сети: 50/60 Гц +-5%
• Допустимое отклонение напряжения сети: +-15%
• Тип преобразования: непосредственный (AC-AC)
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от брызг и пыли
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (для команд пуск/стоп, переключение скоростей)
• Аналоговый выход: 1 (для передачи информации о текущей частоте или токе)
• Цифровой выход: 1 (сигнал аварии, завершения цикла)
• Интерфейсы: MODBUS RTU через порт RS-485 (1 шт.)
• Управление: ручное (панель) + внешний интерфейс (коммуникация)
• Блок управления: встроенный

Совместимость и монтаж

Преобразователь частоты 0.75 кВт 380 В 3 фазы с тормозным модулем совместим с большинством трёхфазных асинхронных двигателей до 0.75 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Кабели питания и двигателя должны соответствовать классу изоляции и иметь достаточное сечение - рекомендуется использовать экранированные провода для сигналов управления. Монтаж выполняется на стену или DIN-рейку (не указано явно, но типичен для IP20). Обязательно соблюдать полярность и заземление. Тормозной резистор - внешнее устройство, необходимо выбрать по сопротивлению и мощности согласно руководству DEKRAFT.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания воды или пыли - установка должна происходить в закрытом щите. Напряжение сети допускает колебания +-15%, что повышает устойчивость к перепадам. Работа в жилых и коммерческих зонах разрешена, однако шум и помехи требуют соблюдения норм ЭМИ - желательно применять фильтры на входе при чувствительном оборудовании рядом.

Преимущества

• Встроенный тормозной модуль снижает потребность во внешних тормозных резисторах при малых мощностях
• Поддержка MODBUS RTU позволяет легко интегрировать в системы автоматизации
• Широкий диапазон сетевого напряжения (380–440 В) увеличивает надёжность при нестабильном питании
• 6 цифровых входов обеспечивают гибкую логику управления без дополнительных реле
• Готовый к подключению продукт - проверенные алгоритмы, заводская настройка базового профиля

Ограничения применения

• Не предназначен для работы в открытых или влажных средах - IP20 не защищает от брызг и пыли
• Не подходит для двигателей выше 0.75 кВт - риск перегрева и отказа
• Требуется внешний тормозной резистор при длительных или частых торможениях - внутренний модуль имеет ограниченную мощность рассеивания
• Нет встроенного фильтра EMI - при наличии чувствительной аппаратуры рядом необходим внешний фильтр
• Не поддерживает Ethernet, Profibus, CAN - только RS-485/MODBUS

Примеры использования

• Ленточные конвейеры с регулируемой скоростью доставки товаров
• Вентиляционные установки, адаптирующие обороты по уровню CO₂
• Насосы в системах водоснабжения с постоянным давлением
• Малогабаритные станки с ЧПУ, где нужна точная остановка после операции
• Подъёмники с вертикальным перемещением - тормозной модуль предотвращает самопроизвольное опускание

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 4.4 А) и напряжения питания
• Настройте параметры торможения - время и уровень тормозного момента - чтобы избежать перегрузки резистора
• Используйте экраны и заземление для кабелей управления, особенно при длинных линиях (>10 м)
• При работе в условиях высоких температур - обеспечьте принудительное охлаждение или установку в хорошо вентилируемом шкафе
• Для удалённого управления используйте PLC с интерфейсом RS-485 - MODBUS RTU позволяет считывать данные о частоте, токе, температуре и ошибках
• Запомните: этот преобразователь частоты - часть серии V060 от DEKRAFT, значит, все устройства этой серии имеют одинаковую логику программирования и крепления
