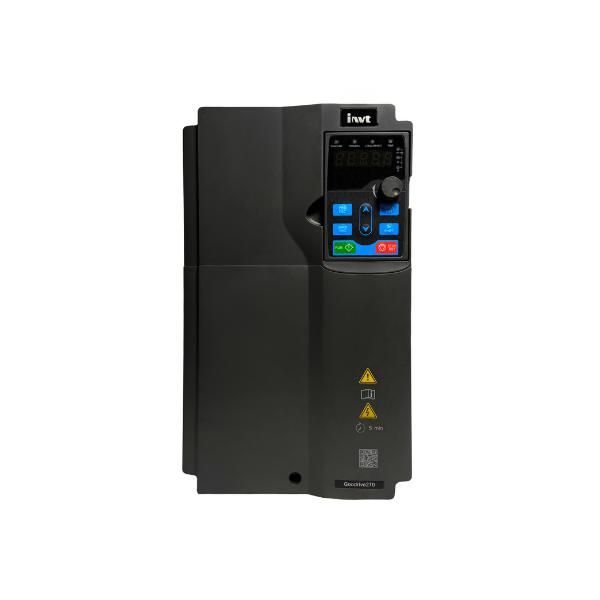

Преобразователь частоты GD270-037-4 37 кВт 380 В INVT 11001-02128

Преобразователь частоты 37 кВт 380 В GD270-037-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется изменение оборотов - например, на конвейерах, насосах или вентиляторах.

Назначение и область применения

Преобразователь частоты 37 кВт 380 В GD270-037-4 INVT используется для управления электродвигателями переменного тока, работающими от сети 380 В. Он позволяет плавно менять скорость вращения двигателя, снижая перегрузки, износ механизмов и потребление электроэнергии. Применяется в системах автоматизации: насосных станциях, воздушных компрессорах, ленточных конвейерах, вентиляционных установках и других устройствах с переменной нагрузкой.

Технические характеристики

• Мощность: 37 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 500 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты корпуса: IP20 (внутренняя установка)
• Рабочая температура: от –10 C до +50 C
• Габариты: соответствуют стандартным габаритам для преобразователей этой мощности

Совместимость и монтаж

Преобразователь частоты 37 кВт 380 В GD270-037-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для подключения требуются три фазы входного напряжения и три выходных провода к двигателю. Монтаж выполняется на вертикальной поверхности в закрытом щите с хорошей вентиляцией. Клеммы для подвода питания и подключения двигателя расположены снизу и сверху корпуса - доступ к ним открыт после снятия крышки. Учитывайте посадочные размеры и зазоры вокруг аппарата - минимум 100 мм спереди и по бокам для теплоотвода.

Безопасность и стандарты

Преобразователь частоты 37 кВт 380 В GD270-037-4 INVT соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Защита от перегрева, перегрузки, короткого замыкания и потери фазы встроена. Наличие функции аварийной остановки и самодиагностики повышает безопасность обслуживания.

Преимущества

• Экономия энергии за счёт адаптивного режима работы - двигатель работает только на нужной мощности
• Плавный пуск исключает ударные нагрузки на механическую передачу
• Устойчивая работа даже при колебаниях сетевого напряжения +-15%
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, скорости)
• Простой интерфейс управления через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не допускает использование вне герметичных шкафов
• Не рекомендован для длительной работы при температуре выше +50 C - возможен переход в режим ограничения мощности
• Не подходит для однофазных двигателей или постоянного тока
• Требуется обязательное заземление и соблюдение правил электромагнитной совместимости - помехи могут влиять на соседние системы

Примеры использования

• Насосная станция водоснабжения - преобразователь частоты 37 кВт 380 В GD270-037-4 INVT поддерживает постоянное давление, включаясь и выключаясь по необходимости
• Конвейерная линия пищевого производства - плавное ускорение и торможение предотвращают повреждение продукта
• Вентиляционная система крупного цеха - регулирование оборотов в зависимости от загрузки помещения снижает расходы на электроэнергию

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число полюсов) настройкам преобразователя
• Используйте входные реакторы и фильтры, если питание от слабой сети или есть чувствительная электроника рядом
• Не забудьте настроить параметр “время разгона” и “время торможения” - слишком быстрый пуск вызывает скачки тока
• При длительной работе в жарких условиях увеличьте принудительную вентиляцию - перегрев сокращает срок службы
• Артикул 11001-02128 - это единственный номер для заказа запчастей и сервисного обслуживания; сохраняйте его в документации
