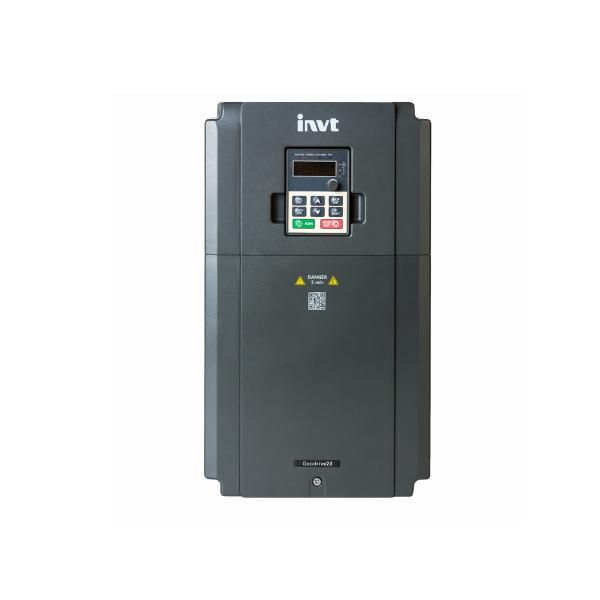

Преобразователь частоты GD20-1R5G-4 1.5 кВт 380 В INVT 90001-01079

Преобразователь частоты 1.5кВт 380В GD20-1R5G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется плавный запуск и изменение оборотов.

Назначение и область применения

Преобразователь частоты 1.5кВт 380В GD20-1R5G-4 INVT используется для управления двигателями на 380 В переменного тока с мощностью до 1,5 кВт. Он применяется в системах, где важна плавная регулировка скорости: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ и другое оборудование с переменной нагрузкой.

Технические характеристики

• Мощность: 1,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: регулируемая, обычно от 0 до 400 Гц (зависит от модели и настроек)
• Тип входа: трёхфазный AC
• Тип выхода: трёхфазный PWM
• Защита от перегрузки: автоматическая, по току и температуре

Совместимость и монтаж

Преобразователь частоты 1.5кВт 380В GD20-1R5G-4 INVT совместим с большинством трёхфазных асинхронных двигателей до 1,5 кВт. Для подключения требуются три фазы сети 380 В и три провода к двигателю. Монтаж выполняется на вертикальной поверхности с соблюдением зазора для вентиляции. Клеммы для подвода питания и выхода к двигателю расположены сбоку - перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Преобразователь частоты 1.5кВт 380В GD20-1R5G-4 INVT соответствует основным требованиям безопасности для промышленного оборудования. Устройство имеет внутреннюю защиту от перегрева, переполнения током и короткого замыкания. Однако он не имеет встроенного IP-класса защиты корпуса - установка должна происходить в закрытом щите или защищённом помещении.

Преимущества

• Энергосбережение: снижает потребление электроэнергии при неполной нагрузке
• Плавный пуск: исключает ударные нагрузки на двигатель и механическую часть системы
• Стабильная работа: поддерживает заданную скорость даже при колебаниях напряжения в сети
• Простой интерфейс: базовые параметры настраиваются через кнопки на лицевой панели

Ограничения применения

• Не предназначена для однофазных сетей - требует именно трёхфазное питание 380 В
• Работает только с асинхронными двигателями; несовместим с синхронными или постоянного тока
• Не рекомендован для работы в условиях высокой влажности, пыли или агрессивной среды без внешней защиты
• Максимальная мощность - 1,5 кВт; использование с более мощными двигателями вызывает отказ устройства

Примеры использования

• Вентиляционная система: преобразователь частоты 1.5кВт 380В GD20-1R5G-4 INVT позволяет менять скорость вентилятора в зависимости от температуры помещения
• Насосная станция: регулирует давление в трубопроводе, избегая гидроударов
• Ленточный конвейер: обеспечивает плавное ускорение и остановку, продлевая срок службы ремней и роликов

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Используйте подходящий автоматический выключатель на 6–8 А для защиты цепи
• Учитывайте посадочные размеры устройства - оно рассчитано на монтаж в шкафы с минимальным зазором 10 см сверху и с боков
• Настройте параметры ускорения/замедления - слишком быстрый режим увеличивает нагрузку на механизм
• При длительной работе на малых оборотах следите за температурой двигателя - возможен недостаточный обдув
