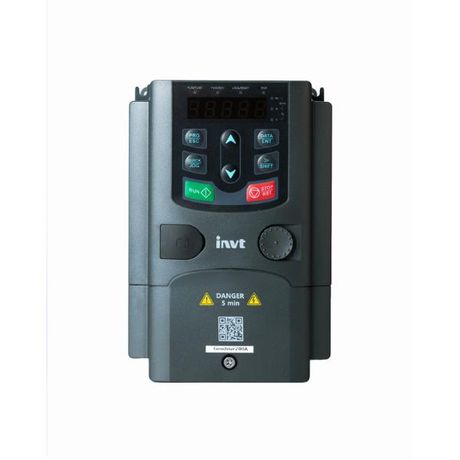

Преобразователь частоты GD200A-1R5G-4 1.5 кВт 380 В INVT 90001-01035

Преобразователь частоты 1.5кВт 380В GD200A-1R5G-4 от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь частоты обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 1.5кВт 380В GD200A-1R5G-4 используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что снижает механические нагрузки и уменьшает потребление электроэнергии. Применяется в системах автоматизации: воздушные и водяные насосы, вентиляционные установки, конвейеры, компрессоры, станки с ЧПУ.

Технические характеристики

• Мощность: 1,5 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходной ток: до 4,2 А (номинальный)
• Частота выходного сигнала: 0–400 Гц
• Степень защиты корпуса: IP20 (для внутренней установки)
• Регулирование: V/F, скалярное управление
• Количество входов/выходов: 2 дискретных входа, 1 аналоговый вход, 1 реле выход

Совместимость и монтаж

Преобразователь частоты 1.5кВт 380В GD200A-1R5G-4 совместим с трёхфазными асинхронными двигателями мощностью до 1,5 кВт, рассчитанными на напряжение 380 В. Для монтажа требуется свободное место в щите с хорошей вентиляцией. Подключение выполняется через клеммы L1/L2/L3 (питание) и U/V/W (двигатель). Обязательно заземление корпуса. Кабели питания и управления следует прокладывать отдельно, чтобы избежать помех. Максимальная температура окружающей среды - +40 C.

Безопасность и стандарты

Преобразователь частоты 1.5кВт 380В GD200A-1R5G-4 соответствует требованиям EN 61800-5-1 и EN 61800-3 по безопасности и ЭМИ. Устройство защищено от перегрузки, перегрева, короткого замыкания и потери фазы. Не предназначено для работы во взрывоопасных зонах.

Преимущества

• Экономия энергии за счёт адаптивного режима работы - двигатель работает только на нужной мощности
• Плавный запуск и остановка - снижаются ударные нагрузки на приводную систему
• Простой интерфейс программирования через кнопки на лицевой панели
• Автоматическая компенсация проскальзывания двигателя
• Поддержка внешних сигналов управления (например, от PLC или терморегулятора)

Ограничения применения

• Не подходит для однофазных сетей - требует стабильное трёхфазное питание 380 В
• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 допускает только сухую внутреннюю установку
• Не рекомендован для применения с сервоприводами, шаговыми двигателями или генераторами
• Максимальная продолжительность работы при температуре выше +35 C требует принудительного охлаждения

Примеры использования

• Насосная станция водоснабжения - преобразователь частоты 1.5кВт 380В GD200A-1R5G-4 поддерживает постоянное давление, включая насос по необходимости
• Вентиляционная система цеха - скорость вентилятора меняется в зависимости от температуры воздуха
• Ленточный конвейер - плавный разгон и остановка предотвращают смещение груза
• Компрессор для пневматической системы - работа по фактической нагрузке вместо постоянного включения/выключения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Используйте входной реактор (опционально) при наличии частых скачков напряжения в сети
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает броски тока
• При длительной работе на малых оборотах (ниже 20%) убедитесь, что двигатель имеет собственный вентилятор - самонагнетаемые модели могут перегреваться
• Артикул 90001-01035 - единственный номер для заказа запчастей и сервисного обслуживания; сохраняйте его при обращении в службу поддержки INVT
