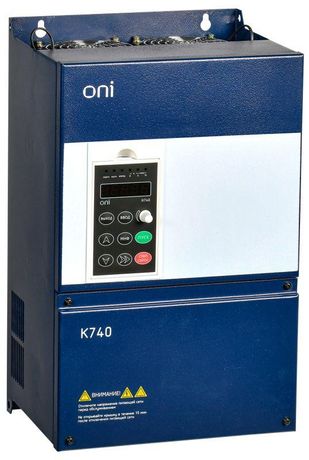

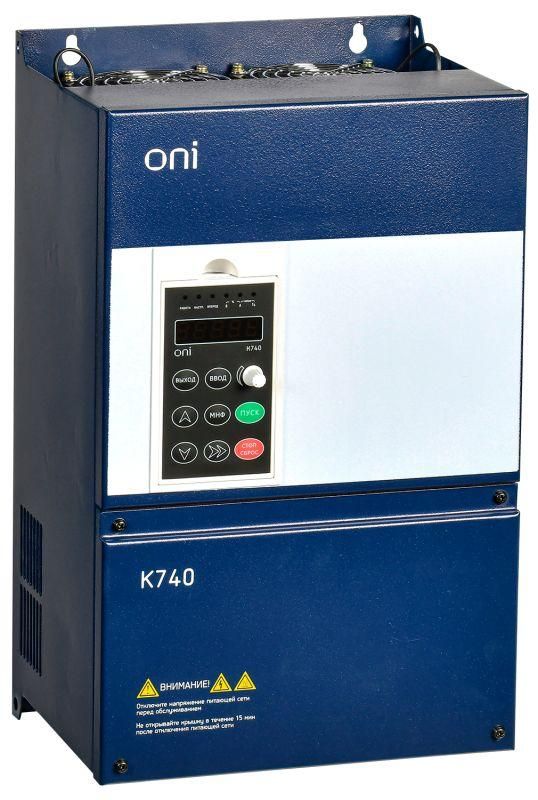

Преобразователь частоты K740 380В 3Ф 15-18,5кВт 32-37А встроенный тормоз Дроссель Энкодер Profibus - K740-33-15G18PTRMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 15–18,5 кВт с энкодером, тормозным модулем и Profibus предназначен для точного управления скоростью трёхфазных асинхронных двигателей в промышленных системах. Артикул k740-33-15g18ptrmz обеспечивает совместимость с сетями 400 В и поддерживает сложные задачи автоматизации благодаря встроенному интерфейсу и обратной связи.

Назначение и область применения

Преобразователь частоты ONI K740 используется для плавного запуска, регулирования скорости и энергоэффективного управления двигателями. Подходит для оборудования с высокими требованиями к точности: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ, лифты и системы вентиляции. Применяется в промышленных, коммерческих и некоторых жилых объектах, где требуется автономное управление движением.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), допускает колебания +-10%
• Номинальная мощность: 15 кВт / 18,5 кВт (переключаемый режим по нагрузке)
• Выходной ток: до 37 А
• Максимальная выходная частота: 320 Гц - позволяет управлять высокооборотными механизмами
• Максимальное выходное напряжение: 437 В - обеспечивает работу на пределе возможностей двигателя
• Тип управления: векторное с обратной связью через энкодер - повышает точность позиционирования
• Интерфейсы связи: Profibus DP, Modbus RTU - для интеграции в промышленные сети
• Встроенное тормозное сопротивление - снижает перенапряжения при торможении
• Степень защиты: IP20 - для установки внутри шкафа
• Частота сети: 50/60 Гц - универсальная работа в разных регионах
• Способы задания параметров: ручная панель, внешние сигналы, прошивка через интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 требует установки в закрытом щите с защитой от пыли и механических воздействий. Для работы с энкодером необходимо подключение шлейфа с экранированным кабелем. Профилактика: проверьте соответствие сечения проводов входа/выхода - для 37 А рекомендовано минимум 16 мм2 медных жил. Монтаж выполняется вертикально, с заземлением корпуса. Интерфейс Profibus уже установлен - достаточно подключить шину и настроить адрес. Нет порта RS-485 - для удалённого доступа используйте только Profibus или Modbus.

Безопасность и стандарты

Преобразователь соответствует требованиям IEC 61800-5-1 и EN 61800-3. Защита IP20 исключает контакт с внутренними элементами, но не защищает от брызг воды. Устройство не предназначено для установки вне помещений. Автоматическое отключение при перегрузке, перегреве и потере фазы. Электромагнитная совместимость - класс C3, что допускает использование рядом с чувствительной аппаратурой.

Преимущества

• Встроенная плата Profibus - не нужна дополнительная модульная плата, экономия места и времени на сборку
• Энкодер в комплекте - обеспечивает замкнутую систему управления без внешних датчиков
• Тормозное сопротивление встроено - не требуется внешний резистор, упрощает монтаж
• Поддержка двух уровней мощности (15/18,5 кВт) - гибкость при изменении нагрузки
• Векторное управление - точная передача момента даже на малых оборотах

Ограничения применения

• Не работает без подключения энкодера при использовании векторного режима - без него теряется точность
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Нет порта RS-485 - невозможно подключить напрямую к HMI или PLC без переходника на Profibus/Modbus
• Максимальная частота 320 Гц - недостаточна для сверхвысокооборотных шпинделях (>10 000 об/мин)
• Требуется принудительное охлаждение при длительной работе на 100% нагрузке - не рассчитан на бесперебойную работу без вентиляции

Примеры использования

• Конвейерная линия с дозированием - точная синхронизация движения по сигналу энкодера
• Циркулярный станок с ЧПУ - плавный разгон и остановка с контролем положения
• Вентиляционная система в цеху - регулирование скорости в зависимости от температуры по Modbus
• Лифтовой привод - безопасное торможение с помощью встроенного сопротивления
• Насосная станция - энергосбережение при переменном расходе жидкости

Практические советы

• Перед первым запуском обязательно настройте параметры энкодера - неверная калибровка вызывает ошибки
• Используйте фильтры EMI на выходе, если двигатель находится далеко от преобразователя - снижает помехи
• Проверьте сечение кабеля между преобразователем и двигателем - при длине более 50 м увеличьте площадь сечения
• Настройте время разгона и торможения - слишком быстрое торможение может вызвать перенапряжение даже с встроенным сопротивлением
• Для удалённого контроля используйте шлюзы Modbus-to-Ethernet, так как RS-485 отсутствует
• Зарегистрируйте гарантию сразу после установки - сервис ONI требует подтверждения даты монтажа
