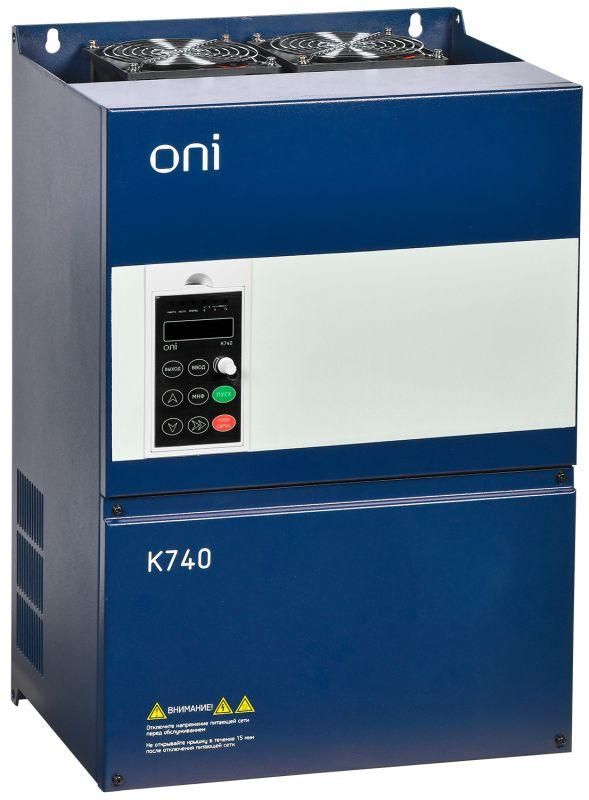

Преобразователь частоты K740 380В 3Ф 45-55кВт 90-110А энкодер Profibus ONI K740-33-45G55PMZ IEK

Преобразователь частоты 380В 3 фазы 45-55кВт 90-110А с энкодером Profibus ONI (артикул k740-33-45g55pmz) предназначен для точного управления скоростью трёхфазных асинхронных двигателей в промышленных системах с использованием цифровых интерфейсов. Модель сочетает высокую мощность, встроенный энкодер и поддержку Profibus, что делает её подходящей для автоматизированных производственных линий.

Назначение и область применения

Преобразователь частоты ONI k740-33-45g55pmz используется для плавного запуска, регулирования скорости и энергоэффективного управления двигателями мощностью до 55 кВт. Применяется на промышленных объектах: насосных станциях, вентиляционных системах, конвейерах, компрессорах, станках с ЧПУ. Подходит для коммерческих и жилых зданий там, где требуется точное управление механическими процессами - например, в лифтах или системах теплоснабжения.

Технические характеристики

• Напряжение питания: 400 В переменного тока (трёхфазное), допускает колебания +-10%
• Номинальная мощность: 45 кВт / 55 кВт - зависит от режима работы (стандартный / повышенный момент)
• Выходной ток: 110 А - максимальный постоянный ток на выходе
• Максимальная выходная частота: 320 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 437 В - обеспечивает полное использование возможностей двигателя
• Частота сети: 50/60 Гц - совместим с европейскими и американскими сетями
• Интерфейсы: Profibus DP, Modbus RTU - для связи с PLC и SCADA-системами
• Тип управления: векторное с обратной связью по энкодеру - повышает точность позиционирования
• Степень защиты: IP20 - установка только внутри электрошкафа, без доступа к токоведущим частям
• Способы задания параметров: кнопки на панели, внешние аналоговые сигналы, цифровые интерфейсы
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k740-33-45g55pmz имеет встроенную плату Profibus DP - не требует дополнительных модулей. Для подключения необходима:

• Трёхфазный входной кабель сечением не менее 16 мм2 (для 55 кВт)
• Заземление шасси через надёжный контакт (обязательно)
• Энкодер двигателя - типовой импульсный выход (A/B/Z) подключается к разъёму на передней панели
• Шина Profibus - экранированный двупарный кабель, терминаторы на крайних устройствах

Монтаж выполняется в закрытом щите с принудительным охлаждением. Минимальный зазор вокруг корпуса - 100 мм с каждой стороны. Установка вертикальная, без перекоса. Нельзя монтировать рядом с источниками сильных помех (частотники большей мощности, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты ONI соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита IP20 исключает случайный доступ к токоведущим элементам, но не защищает от пыли и влаги - поэтому устройство нельзя использовать вне шкафа. Все цепи управления изолированы от силовых, что снижает риск повреждения контроллеров.

Преимущества

• Встроенная плата Profibus - экономит время на сборку и снижает стоимость системы
• Векторное управление с энкодером - точность позиционирования до +-0,1%, подходит для задач, требующих стабильной скорости
• Поддержка двух протоколов (Profibus + Modbus) - гибкость интеграции в существующие системы
• Высокая выходная частота (320 Гц) - возможность управления высокоскоростными шпинделями и центрифугами
• Автоматическая адаптация к 50/60 Гц - одинаково эффективен в России и за рубежом

Ограничения применения

• Не работает без внешнего охлаждения - запрещено монтаж в открытой среде или без вентиляции шкафа
• IP20 - недопустимо использование во влажных помещениях, на улице, в пищевой промышленности без дополнительной герметизации
• Нет портов RS-485 - для подключения других устройств потребуется дополнительный модуль или маршрутизатор
• Требует качественного сигнала от энкодера - плохая проводка или помехи вызывают сбои в управлении
• Не рекомендован для однофазных нагрузок или двигателей ниже 0,75 кВт - неэффективен по стоимости и функционалу

Примеры использования

• Линия производства пластиковых бутылок - управление сервоприводами с энкодером для точной вытяжки
• Вентиляционная система крупного торгового центра - изменение оборотов в зависимости от температуры и загрузки
• Циркуляционный насос в системе отопления многоквартирного дома - энергосбережение за счёт снижения скорости ночью
• Фрезерный станок с ЧПУ - точное позиционирование шпинделя при работе с металлом

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число пар полюсов) в меню преобразователя - неверные данные приведут к перегреву
• Используйте фильтры на входе, если в сети есть частотники другой мощности - это предотвратит помехи и аварийные отключения
• Настройте профили ускорения/замедления - резкие изменения нагрузки сокращают срок службы ремённых передач и муфт
• Для долгой работы сохраняйте чистоту радиаторов - пыль снижает теплоотдачу на 30–50%
• При использовании Profibus - обязательно используйте экранированный кабель и правильно завершите шину терминаторами 220 Ом
