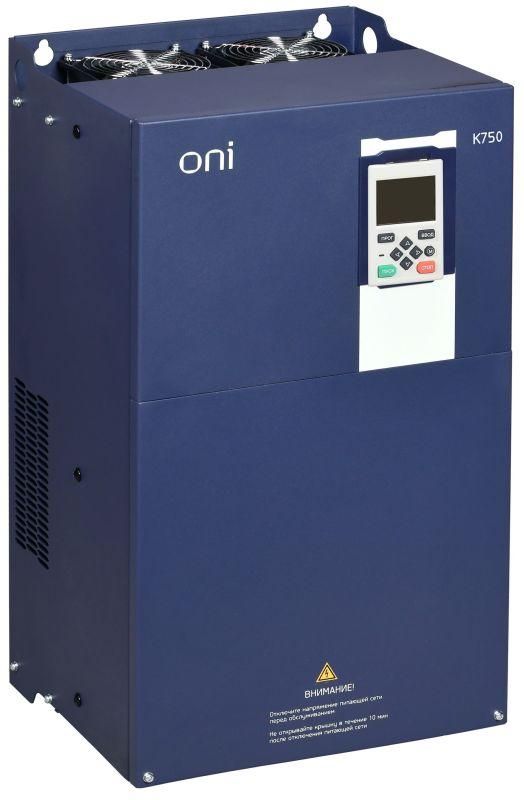

Преобразователь частоты K750 380В 3Ф 185-200кВт 340-377А ONI K750-33-185200M IEK

Преобразователь частоты K750 ONI - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 200 кВт. Он предназначен для работы в жестких промышленных условиях, обеспечивает стабильную работу при высоких нагрузках и поддерживает широкий спектр управления через интерфейсы и ручные настройки.

Назначение и область применения

Преобразователь частоты K750 ONI используется для управления электродвигателями в системах, где требуется изменение скорости вращения - например, насосы, вентиляторы, конвейеры, компрессоры, лифты и приводы станков. Подходит для промышленных предприятий, объектов ЖКХ, строительства и специализированных установок, таких как подъёмно-транспортные механизмы. Модель рассчитана на длительную работу при максимальной нагрузке и поддерживает режимы с высокими динамическими требованиями благодаря векторному управлению с обратной связью.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность: 200 кВт
• Номинальный выходной ток: 377 А
• Выходное напряжение: до 483 В
• Максимальная выходная частота: 600 Гц
• Тип преобразования: непосредственный (без промежуточного постоянного тока)
• Частота входной сети: 50/60 Гц
• Интерфейсы связи: Modbus RTU через один порт RS-485
• Способы задания параметров: ручная панель, внешние сигналы, интерфейс связи
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты K750 ONI совместим с большинством трёхфазных асинхронных двигателей мощностью до 200 кВт. Для подключения требуются силовые кабели соответствующего сечения (для тока 377 А - минимум 95–120 мм2, в зависимости от условий прокладки). Установка выполняется в щите с достаточным охлаждением - устройство не имеет собственного вентилятора для охлаждения корпуса, поэтому необходимо обеспечить принудительную вентиляцию или свободную циркуляцию воздуха вокруг него. Клеммы для питания и двигателя расположены сверху и снизу - важно учитывать габариты при проектировании шкафа. Подключение энкодера возможно через опциональную плату расширения.

Безопасность и стандарты

Устройство оснащено комплексной защитой: от перегрева, перегрузки двигателя, короткого замыкания, перенапряжения и потери фазы. Соответствует требованиям к работе в промышленной зоне. Степень защиты IP20 допускает использование только внутри закрытых электрощитов. Наличие Modbus RTU позволяет интегрировать преобразователь частоты K750 ONI в системы автоматизации, контролируемые PLC.

Преимущества

• Векторное управление с обратной связью - повышает точность контроля момента и скорости даже при малых оборотах
• Поддержка плат расширения (например, энкодер) - расширяет возможности для сложных задач
• Русифицированный LCD-интерфейс - упрощает настройку и диагностику без перевода языка
• Широкий диапазон частот (до 600 Гц) - позволяет использовать двигатель в режимах выше номинала
• Надёжная система защиты - снижает риск аварий и простоев

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает эксплуатацию вне герметичных шкафов
• Требуется качественный источник питания - чувствителен к скачкам напряжения и перекосу фаз
• Не рекомендован для кратковременных перегрузок выше 150% более чем на 60 секунд
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр
• Нет встроенной поддержки Profibus, CANopen или Ethernet - для этих протоколов нужны сторонние модули

Примеры использования

• Вентиляция в больших производственных цехах - регулирование скорости вентиляторов по температуре
• Лифтовые установки - точное позиционирование и плавное торможение (при наличии платы энкодера)
• Конвейерные линии - синхронизация скоростей нескольких приводов
• Циркулярные и токарные станки - изменение частоты вращения шпинделя в зависимости от материала
• Насосные станции в системах водоснабжения - энергосбережение за счёт адаптивной подачи

Практические советы

• Перед запуском проверьте соответствие сечения кабелей и надёжность соединений - ток 377 А требует плотного затягивания клемм
• Настройте параметры защиты под тип двигателя - особенно ток перегрузки и время срабатывания
• Используйте ручной интерфейс для первоначальной настройки, затем переходите на дистанционное управление через Modbus
• При использовании энкодера - убедитесь, что плата расширения правильно установлена и подключена к выходу преобразователя частоты K750 ONI
• Не забывайте о периодической очистке воздушных каналов - даже при IP20 пыль в шкафу может вызвать перегрев
• Для систем с частыми пусками - увеличьте время разгона, чтобы избежать срабатывания защиты по перегрузке
