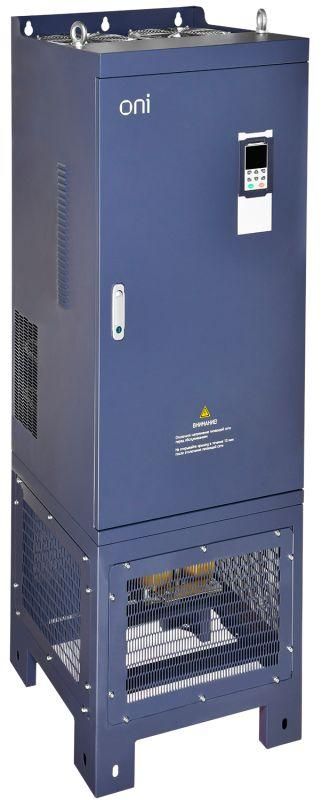

Преобразователь частоты K750 380В 3Ф 280-315кВт 520-585А со встроенным дросселем - K750-33-280315RM IEK

Преобразователь частоты ONI k750-33-280315rm - это надежное устройство для управления скоростью трехфазного асинхронного двигателя мощностью до 280 кВт. С встроенным дросселем и векторным управлением он обеспечивает стабильную работу даже при высоких нагрузках, что делает его подходящим решением для промышленных объектов, где важны точность и долговечность.

Назначение и область применения

Преобразователь частоты ONI k750-33-280315rm предназначен для регулирования оборотов двигателей в системах, требующих плавного запуска, точной настройки скорости и энергоэффективности. Он работает с сетью 380 В, три фазы, и рассчитан на максимальный выходной ток 585 А. Подходит для использования в тяжелых условиях: на заводах, в насосных станциях, на конвейерах, в лифтовых установках и других промышленных объектах. Также доступна специальная версия для подъема и спуска грузов - в этом случае важно учитывать требования безопасности к механизмам с потенциальной энергией.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность: 280 кВт
• Номинальный выходной ток: 585 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота входной сети: 50 / 60 Гц
• Тип преобразования: непосредственный (AC–AC)
• Интерфейсы связи: Modbus RTU через один порт RS-485
• Способы задания параметров: ручная настройка, внешние сигналы, интерфейс
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и брызг воды
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-280315rm совместим с большинством трёхфазных асинхронных двигателей, соответствующих по мощности и току. Установка требует соблюдения правил электромонтажа: клеммы питания и двигателя должны быть подключены строго по схеме, заземление обязательно. Встроенный дроссель снижает помехи в сети, поэтому дополнительные фильтры обычно не нужны. Для подключения энкодера используется плата расширения - она устанавливается дополнительно. Монтаж выполняется в щите с достаточным охлаждением - устройство не имеет вентилятора внутри корпуса, и перегрев возможен при плохой вентиляции.

Безопасность и стандарты

Устройство оснащено комплексной защитой: от перегрева, перегрузки двигателя, короткого замыкания и перенапряжения. Соответствует требованиям промышленного оборудования для использования в зонах с повышенными электромагнитными помехами. Однако из-за степени защиты IP20 не допускается установка в сырых, пыльных или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Встроенный дроссель снижает уровень гармоник в сети, продлевает срок службы оборудования и уменьшает необходимость в дополнительных фильтрах
• Векторное управление обеспечивает высокую точность контроля момента и скорости даже при малых оборотах
• Поддержка Modbus RTU позволяет легко интегрировать устройство в автоматизированные системы управления
• Русифицированный LCD-дисплей упрощает настройку и диагностику без необходимости в программном обеспечении
• Поддержка плат расширения (например, энкодер) даёт гибкость для сложных задач - позиционирования, закрытого контура управления

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает установку вне шкафа
• Не подходит для однофазных сетей или двигателей меньшей мощности - требуется строгое соответствие по току и напряжению
• Выходная частота до 600 Гц актуальна для специализированных применений; для обычных насосов и вентиляторов достаточно 120–200 Гц
• Для работы с энкодером необходимо приобрести и установить отдельную плату расширения

Примеры использования

• Привод конвейерной линии на пищевом производстве - плавный старт и изменение скорости по технологическим циклам
• Циркуляционные насосы в системах теплоснабжения - экономия электроэнергии за счет регулирования подачи
• Лифты и подъёмники - использование в специальной версии с функциями безопасного опускания груза
• Вентиляторы больших мощностей на промышленных площадках - снижение пиков потребления при запуске

Практические советы

• Перед монтажом проверьте, чтобы сечение кабелей соответствовало току 585 А - недостаточно сечение вызывает нагрев и аварийное отключение
• Обеспечьте принудительную вентиляцию вокруг устройства - температура окружающей среды не должна превышать +40 C
• Настройте параметры двигателя вручную через меню дисплея: указывайте номинальный ток, число пар полюсов и частоту
• Для удалённого управления используйте Modbus RTU - можно подключить к PLC или SCADA-системе
• Если вы используете энкодер - убедитесь, что плата расширения правильно установлена и настроена в прошивке
• Не отключайте питание при работе - резкий сброс может повредить внутреннюю электронику
