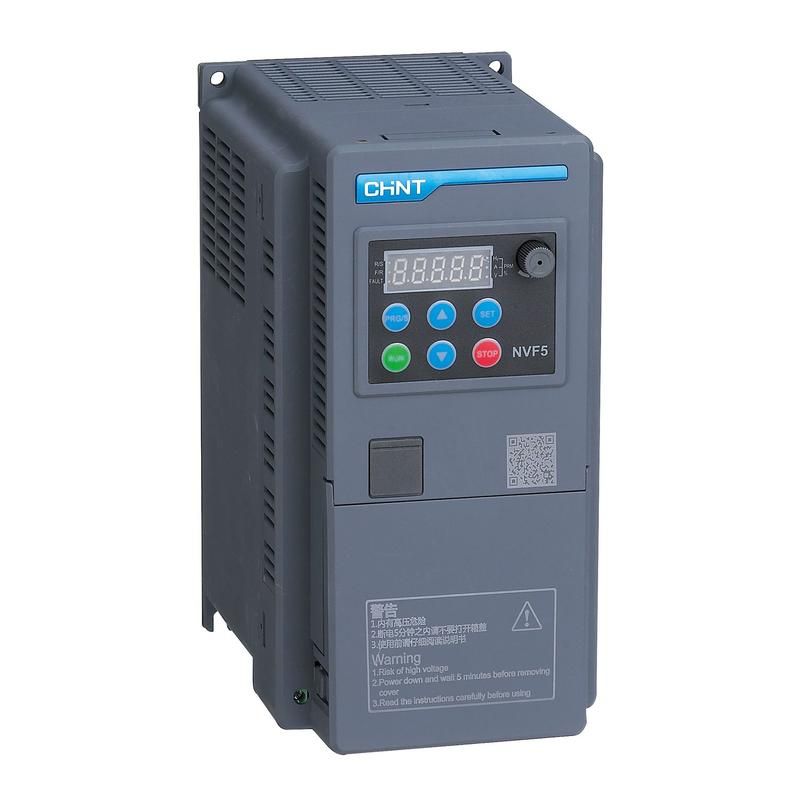

Преобразователь частоты NVF5-0.4/TS4-B 0.4кВт, 380В 3Ф , общий тип | 201994 CHINT

Преобразователь частоты NVF5-0.4/TS4-B 0.4кВт 380В 3Ф от бренда CHINT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 0,4 кВт. Устройство компактно, надёжно и легко интегрируется в системы автоматизации на базе промышленного оборудования.

Назначение и область применения

Преобразователь частоты NVF5-0.4/TS4-B 0.4кВт 380В 3Ф управляет работой электродвигателя, изменяя частоту и напряжение питания. Это позволяет плавно регулировать скорость вращения, снижать энергопотребление и износ механизма. Подходит для установки в устройствах, где важна стабильность работы и экономичность: насосы и вентиляторы систем кондиционирования, оборудование для водоснабжения, упаковочные машины, конвейеры, логистические системы и керамическое производство.

Технические характеристики

• Мощность: 0,4 кВт - рассчитан на двигатели до этой нагрузки;
• Напряжение сети: 380 В - работает от трёхфазной сети переменного тока;
• Выходное напряжение: 380 В - обеспечивает полную совместимость с типовыми трёхфазными двигателями;
• Номинальный выходной ток: 1,2 А - максимальный постоянный ток, который преобразователь может подавать на двигатель;
• Количество фаз: 3 - вход и выход трёхфазные, требует подключения к трёхпроводной сети;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не герметичен; не предназначен для влажных или запылённых сред без дополнительной защиты корпуса.

Совместимость и монтаж

Преобразователь частоты NVF5-0.4/TS4-B 0.4кВт 380В 3Ф совместим с большинством трёхфазных асинхронных двигателей мощностью до 0,4 кВт. Для монтажа требуется свободное место в щите управления - устройство крепится на DIN-рейку. Подключение выполняется к клеммам L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдать полярность и использовать кабель сечением не менее 1,5 мм2 для силовой части. Кабели управления и сигнализации следует прокладывать отдельно от силовых, чтобы исключить помехи.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного электрооборудования. Отсутствие сертификатов ATEX или IECEx указывает на то, что он не предназначен для взрывоопасных зон. Применение в условиях повышенной влажности, перепадов температур или наличия проводящей пыли требует установки в закрытом шкафу с защитой выше IP54.

Преимущества

• Бездатчиковый векторный контроль - обеспечивает высокую точность управления даже при низких оборотах без необходимости установки энкодера;
• Малые габариты и вес - удобен для компактных распределительных щитов;
• Лёгкая настройка - минимум параметров для базового запуска, поддержка автопараметризации;
• Энергоэффективность - снижает потребление электроэнергии при частичной нагрузке за счёт адаптивного режима работы.

Ограничения применения

• Не применяется в условиях с уровнем защиты ниже IP54 - внутренние платы чувствительны к пыли и влаге;
• Работает только с трёхфазными двигателями - несовместим с однофазными;
• Максимальная мощность 0,4 кВт - нельзя использовать для двигателей свыше этого значения, даже кратковременно;
• Не имеет встроенного тормозного модуля - для быстрого останова двигателя требуется внешний тормозной резистор.

Примеры использования

• Насосы в системах водоснабжения зданий - плавный пуск и регулирование давления;
• Вентиляторы кондиционеров - энергосбережение при изменении температуры;
• Упаковочные линии - точная синхронизация скорости конвейера с процессом фасовки;
• Подъёмники и транспортеры в логистических центрах - мягкий разгон и останов без ударных нагрузок.

Практические советы

• Перед первым запуском выполните автонастройку двигателя через меню преобразователя - это повысит точность управления;
• Используйте входной реактор (опционально) при наличии частых скачков напряжения в сети;
• Проверьте посадочный диаметр кабельных вводов - они рассчитаны на максимум 10 мм, не используйте слишком толстые жилы;
• При длительной работе на низких оборотах следите за нагревом двигателя - возможна недостаточная самоохлаждаемость;
• Для сервисного обслуживания сохраняйте настройки через USB или RS485 - прошивка не теряется при отключении питания.
