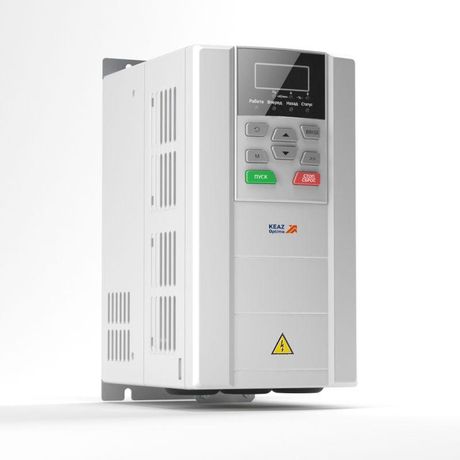

Преобразователь частоты OptiCore A600-Н5К5-380-0-Т | 348448 КЭАЗ

Преобразователь частоты 5.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Артикул 348448 подходит для задач, где важна надежность, высокая частота управления и возможность интеграции в автоматизированные системы.

Назначение и область применения

Преобразователь частоты 5.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 используется для управления электродвигателями в системах, требующих плавного запуска, точной настройки скорости и стабильной работы при переменной нагрузке. Подходит для приводов конвейеров, насосов, компрессоров, краново-мостового оборудования, станков с ЧПУ и других механизмов с постоянным моментом нагрузки.

Технические характеристики

• Номинальная мощность: 5.5 кВт - обеспечивает устойчивую работу двигателя этой мощности без перегрева.
• Сетевое напряжение: 342–484 В - работает в расширенном диапазоне трёхфазного напряжения, что повышает устойчивость к колебаниям в сети.
• Номинальный ток: 14.6 А - соответствует нагрузке двигателя 5.5 кВт при максимальном напряжении.
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями с очень высокими оборотами, например, шпинделями станков или центрифугами.
• Тип преобразования: U-преобразователь напряжения - классический тип для базовых и средних задач управления скоростью.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги; требует установки в закрытом щите.
• Частота сети: 50/60 Гц - совместим с сетями России, Европы и США.
• Наличие блока управления: да - позволяет задавать параметры вручную через кнопки и дисплей на корпусе.
• Интерфейс связи: RS-485 - поддерживает подключение к PLC, HMI и другим контроллерам по протоколу Modbus RTU.
• Наличие рекуперации: да - энергия торможения возвращается в сеть, снижает потребление и тепловую нагрузку.
• Способ задания параметров: ручной - настройка осуществляется через встроенную клавиатуру, без обязательного подключения ПК.

Совместимость и монтаж

Преобразователь частоты 5.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 подключается к трёхфазному питанию и трёхфазному двигателю. Для монтажа требуется свободное место в электрощите с достаточным охлаждением. Установка возможна вертикально, с зазором минимум 100 мм сверху и снизу. Клеммы питания и двигателя - винтовые, допускают провода сечением до 10 мм2. Интерфейс RS-485 подключается экранированным кабелем с терминатором на конце линии. Подключение ПК возможно через USB-RS485 адаптер для программирования и диагностики.

Безопасность и стандарты

Преобразователь частоты 5.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Обладает защитой от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения. Наличие рекуперации исключает опасность перегрева тормозных резисторов. IP20 не предусматривает защиту от воды - установка вне помещений невозможна.

Преимущества

• Высокая частота выхода (до 600 Гц) - идеально для высокоскоростных приводов.
• Поддержка рекуперации - экономит энергию и снижает затраты на охлаждение.
• RS-485 интерфейс - простая интеграция в существующие системы автоматизации.
• Ручная настройка + возможность подключения ПК - гибкий контроль без лишней сложности.
• Перегрузка до 200% - устойчивость к кратковременным перегрузкам, характерным для кранов и конвейеров.

Ограничения применения

• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях; обязательно наличие электрощита.
• Нет встроенного Ethernet или профибуса - для этих протоколов нужны внешние модули.
• Ручное задание параметров - неудобно для массовой настройки; лучше использовать ПК при большом числе устройств.
• Не предназначена для однофазных сетей - требует трёхфазного входа 342–484 В.
• Максимальная мощность устройства - 5.5 кВт; для больших двигателей нужна другая модель из серии OptiCore A600.

Примеры использования

• Конвейерная линия с позиционированием - точная скорость и торможение с рекуперацией.
• Шпиндель станка с ЧПУ - работа на частотах до 600 Гц для высокоскоростной обработки.
• Крановый привод - стабильный момент при подъёме, безопасное торможение с возвратом энергии.
• Центрифуга или воздушный компрессор - длительная работа при повышенных оборотах.

Практические советы

• При монтаже соблюдайте минимальные зазоры вокруг устройства - перегрев сокращает срок службы.
• Для RS-485 используйте двужильный экранированный кабель, экран заземлите только с одной стороны.
• Если двигатель имеет тормоз, настройте последовательность включения/выключения тормоза в параметрах ПЧ.
• Для быстрого старта - предварительно настройте базовые параметры (частота, напряжение, время разгона) через блок управления, затем передайте настройки на ПК.
• Артикул 348448 - часть серии OptiCore A600; если планируете масштабирование, выбирайте другие модели той же серии для унификации ПО и сервиса.
