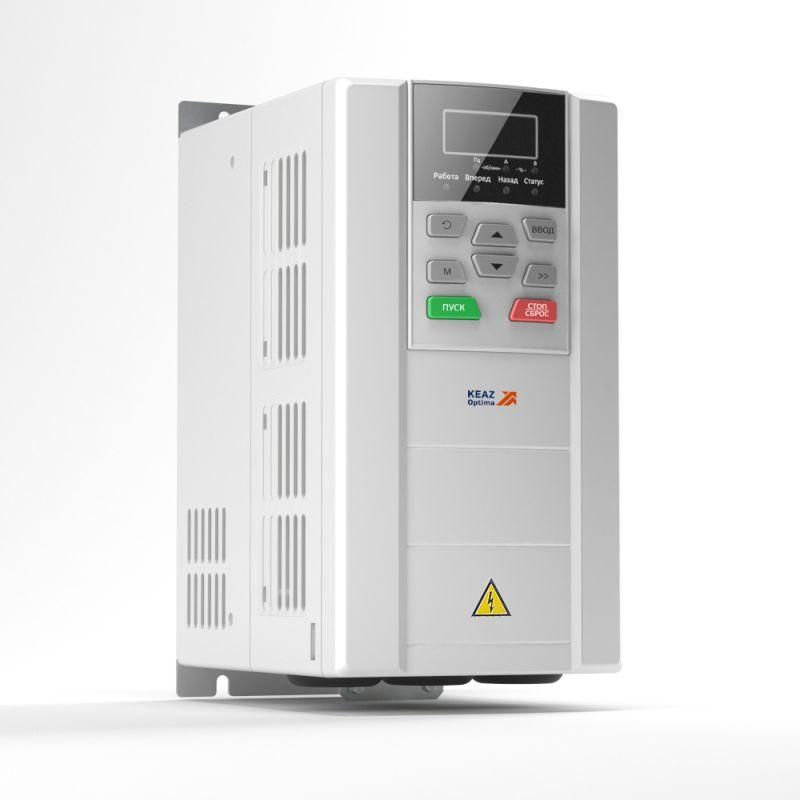

Преобразователь частоты OptiCore A600-Н7К5-380-0-Т 7.5 кВт КЭАЗ (Курский электроаппаратный завод) 348449

Преобразователь частоты 7.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Артикул 348449 подходит для задач, требующих высокой динамики и надежной работы в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты 7.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 используется для управления электродвигателями в системах автоматизации. Он обеспечивает плавный запуск, точную настройку скорости и энергоэффективное потребление. Подходит для оборудования с постоянным моментом нагрузки: конвейеры, насосы, компрессоры, крановые системы, устройства намотки и другие приводы.

Технические характеристики

• Номинальная мощность: 7.5 кВт
• Номинальный ток: 20.5 А
• Входное сетевое напряжение: 342–484 В (трёхфазное)
• Выходная частота: до 600 Гц - позволяет управлять двигателями с высокими оборотами
• Тип преобразования: U-преобразователь напряжения - оптимизирован для стабильного контроля скорости
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для открытых площадок
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Интерфейс связи: RS-485 - для подключения к контроллерам и АСУ ТП
• Наличие рекуперации: да - возможность возврата избыточной энергии в сеть при торможении
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Наличие блока управления: да - встроенная система управления с возможностью программирования базовых циклов

Совместимость и монтаж

Преобразователь частоты 7.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 подключается к трёхфазной сети 380–480 В. Для установки требуется свободное место в шкафу с хорошей вентиляцией. Монтаж выполняется на DIN-рейке или с помощью крепёжных отверстий на корпусе. Убедитесь, что посадочные размеры соответствуют вашему шкафу - внешние габариты указаны в техдокументации КЭАЗ.

Подключение ПК осуществляется через интерфейс RS-485 с использованием адаптера USB-RS485. Программирование и диагностика проводятся с помощью ПО от КЭАЗ. Нет встроенного Ethernet или Wi-Fi - для других протоколов (Modbus TCP, ProfiNet) нужны дополнительные модули.

Безопасность и стандарты

Преобразователь частоты 7.5кВт 342-484В 600Гц 3/3фаз с блоком управления, подключение ПК, IP20 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Обладает защитой от перегрева, перегрузки, короткого замыкания и потери фазы. IP20 не обеспечивает защиту от брызг воды - не используйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая перегрузочная способность до 200% - устойчив к кратковременным скачкам нагрузки
• Рекуперация энергии снижает затраты на электроэнергию при торможении
• Широкий диапазон выходной частоты (до 600 Гц) - поддерживает высокоскоростные приводы
• Встроенный блок управления - не требует внешнего ПЛК для базового управления
• Совместимость с синхронными двигателями с постоянными магнитами - расширяет круг применяемых моторов

Ограничения применения

• IP20 - нельзя использовать вне закрытых шкафов; не подходит для улицы, цехов с брызгами воды или пылью
• Ручное задание параметров - сложнее в настройке по сравнению с моделями с сенсорным экраном
• Отсутствие встроенного Ethernet - для связи с SCADA-системами нужен дополнительный модуль
• Не поддерживает беспроводные интерфейсы - все соединения проводные
• Максимальная частота 600 Гц - недостаточно для некоторых сверхвысокоскоростных спинделя (например, >100 тыс. об/мин)

Примеры использования

• Конвейерная линия с позиционированием деталей
• Центробежный насос с изменяемой подачей жидкости
• Кран-балка с тормозной системой и точным позиционированием
• Оборудование для намотки проволоки или плёнки с учётом пройденного пути
• Вентиляторы и компрессоры в системах HVAC

Практические советы

• Перед первым запуском проверьте соответствие входного напряжения (342–484 В) - превышение вызовет аварию
• При работе с рекуперацией обязательно подключите тормозной резистор, если он не встроен
• Для долгой службы обеспечьте вентиляцию вокруг преобразователя - температура окружающей среды не должна превышать +40 C
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом
• Настройку параметров начинайте с заводских значений - затем корректируйте под тип двигателя и характер нагрузки
• Артикул 348449 - это часть серии OptiCore A600. Все документы и прошивки доступны на сайте КЭАЗ.
