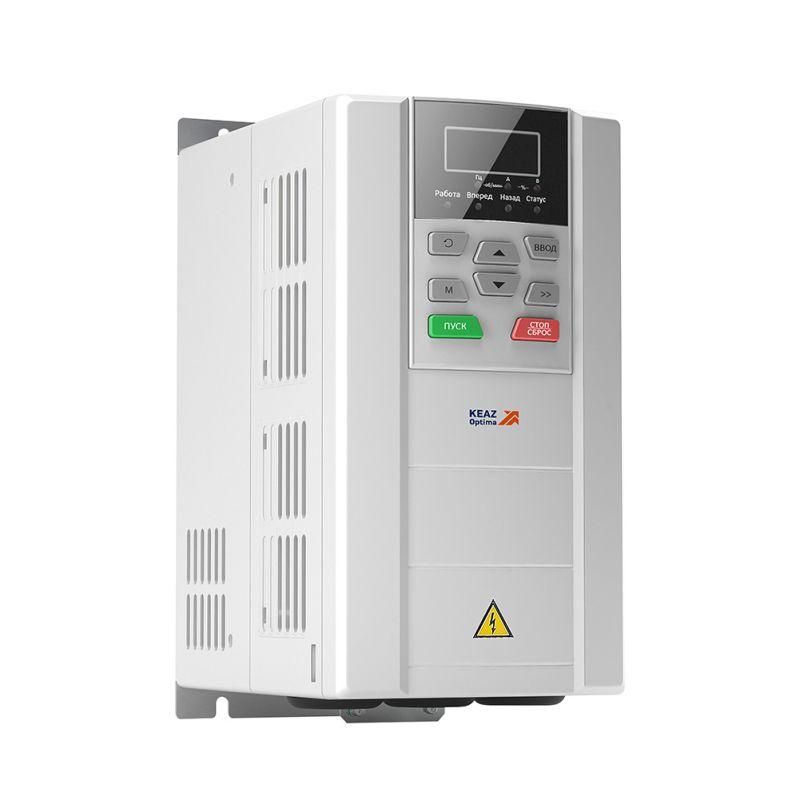

Преобразователь частоты OptiCore A300-7K5-Н5К5-380-0-Т |342658| КЭАЗ

Преобразователь частоты A300-7K5-Н5К5-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот модельный ряд используется там, где важна стабильность работы оборудования при изменении нагрузки - например, на конвейерах, насосах или компрессорах. Артикул 342658 соответствует версии на 380 В и мощностью 7,5 кВт.

Назначение и область применения

Преобразователь частоты A300-7K5-Н5К5-380-0-Т управляет работой электродвигателей, позволяя плавно менять скорость вращения в зависимости от технологических требований. Подходит для применения в промышленности: металлургии, пищевой промышленности, химической отрасли, логистике и других сферах, где требуется энергоэффективное управление оборудованием. Может использоваться как в открытых, так и в закрытых системах управления с обратной связью по скорости.

Технические характеристики

• Номинальная мощность: 7,5 кВт
• Номинальный ток: 16 А
• Сетевое напряжение: 380 В (трёхфазное)
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Максимальная выходная частота: до 600 Гц - позволяет управлять высокоскоростными механизмами
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильную передачу энергии при изменении нагрузки
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; требует установки в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к автоматизированным системам управления (АСУ ТП)
• Подключение к ПК: да - через адаптер можно настраивать параметры с компьютера
• Способ задания параметров: ручной - настройка осуществляется через кнопки на лицевой панели

Совместимость и монтаж

Преобразователь частоты A300-7K5-Н5К5-380-0-Т рассчитан на подключение к трёхфазным асинхронным и синхронным двигателям с номинальной мощностью до 7,5 кВт. Для правильной установки важно соблюдать:

• Походящий посадочный размер - устройство имеет стандартные крепления, совместимые с типовыми шкафами управления
• Обязательное наличие воздушного зазора вокруг корпуса для теплоотвода - не допускается герметичная упаковка
• Правильное подключение входных и выходных клемм: L1/L2/L3 - питание, U/V/W - к двигателю
• Заземление обязательно - вывод PE должен быть надёжно соединён с контуром заземления объекта
• Кабель питания и силовой кабель к двигателю должны иметь достаточное сечение - рекомендовано использовать медные провода сечением не менее 4–6 мм2

Безопасность и стандарты

Преобразователь частоты A300-7K5-Н5К5-380-0-Т соответствует требованиям безопасности для промышленного оборудования. Устройство прошло сертификацию в рамках ЕАЭС и соответствует нормам ГОСТ Р МЭК 61800-5-1. Наличие интерфейса RS-485 и возможности подключения к ПК позволяет реализовать функции диагностики и удалённого контроля, что повышает безопасность обслуживания.

Преимущества

• Высокая точность регулирования скорости благодаря алгоритму V/f и векторному управлению
• Широкий диапазон выходной частоты (до 600 Гц) - поддерживает работу высокоскоростных приводов
• Гибкая настройка через ручной интерфейс и ПК - удобно для сервисных инженеров
• Стандартный протокол RS-485 - легко интегрируется в существующие системы автоматизации
• Произведено на заводе КЭАЗ - известный российский производитель с проверенной качеством сборки

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование в сыром, пыльном или открытом воздухе
• Не работает с однофазными двигателями - требует трёхфазного питания и трёхфазного двигателя
• Не поддерживает бесконтактные датчики или энкодеры напрямую - для замкнутых систем нужен внешний контроллер
• Не имеет встроенного тормозного модуля - при больших инерционных нагрузках потребуется внешнее тормозное сопротивление
• Настройка только вручную - отсутствие сенсорного экрана усложняет операторскую работу без ПК

Примеры использования

• Конвейерная лента в пищевом цехе - плавный запуск и остановка снижают износ материалов
• Центробежный насос в системе водоснабжения - регулирование давления по реальному расходу
• Вентилятор в системе вентиляции - экономия энергии при неполной нагрузке
• Шлифовальный станок - точная настройка оборотов для разных видов обработки
• Лифтовой привод - обеспечение комфортного разгона и торможения

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит эффективность управления
• При работе с длинными кабелями между преобразователем и двигателем (более 50 м) используйте экранированный кабель и подключите экран к массе на обоих концах
• Не забудьте установить входной реактор, если в сети есть помехи или часто происходят скачки напряжения
• Для длительной работы на повышенных частотах (>50 Гц) проверьте, выдерживает ли двигатель механические нагрузки
• Резервируйте настройки через ПК - сохраняйте профили параметров для быстрого восстановления после сбоев
• Проверяйте температуру внутри шкафа - перегрев является основной причиной отказов у устройств с IP20
