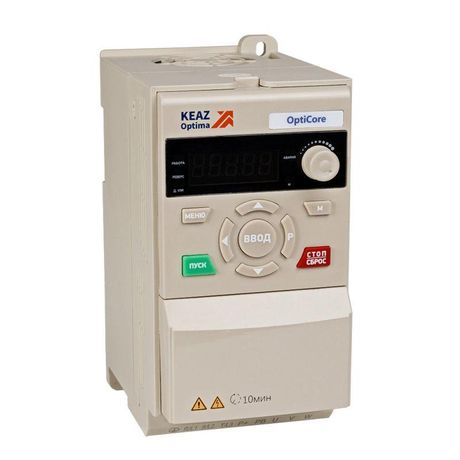

Преобразователь частоты OptiCore B100-H11K-380-Т |337064| КЭАЗ

Преобразователь частоты B100-H11K-380-Т от КЭАЗ Optima - устройство для регулирования скорости трёхфазного асинхронного двигателя мощностью до 11 кВт при питании от сети 380 В. Подходит для промышленного оборудования с требованием точного управления движением. Артикул 337064.

Назначение и область применения

Преобразователь частоты B100-H11K-380-Т управляет скоростью вращения электродвигателя, изменяя частоту и напряжение на выходе. Это позволяет плавно запускать, останавливать и регулировать нагрузку без механических перегрузок. Устройство рассчитано на тяжёлый режим работы - идеально для насосов, компрессоров, конвейеров, вентиляторов и станков с переменной нагрузкой.

Технические характеристики

• Номинальное сетевое напряжение: 380 В (трёхфазное)
• Номинальная выходная мощность: 11 кВт
• Номинальный выходной ток: 26 А
• Максимальная выходная частота: 1000 Гц - позволяет управлять высокоскоростными приводами
• Частота входной сети: 50/60 Гц - совместим с сетями России и за рубежом
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильную передачу энергии при изменении частоты
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли; требуется установка в закрытом щите
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и контроллерам
• Способы задания параметров: ручной (на панели), дистанционный (через внешние сигналы), через интерфейс RS-485
• Подключение к ПК: да - настройка и мониторинг через ПК с использованием ПО и адаптера RS-485
• Встроенный тормозной модуль - позволяет эффективно тормозить двигатель без внешних резисторов

Совместимость и монтаж

Преобразователь частоты B100-H11K-380-Т подключается к трёхфазному двигателю с номиналом до 11 кВт. Для монтажа необходима установка в электрощит с защитой от пыли и влаги - из-за степени защиты IP20 устройство нельзя использовать на открытых площадках. Клеммы для подключения питания и двигателя расположены снизу и сверху корпуса - соблюдайте рекомендации по заземлению и расстоянию между проводниками. Кабель питания должен иметь сечение не менее 6 мм2 (для медного провода). Входные и выходные кабели следует прокладывать отдельно, чтобы исключить помехи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Соответствует ГОСТ Р 51319, IEC 61800-5-1. Встроенный тормозной модуль снижает риск перегрева и повреждения двигателя при частых остановках. Обязательно использование автоматического выключателя на входе - рекомендуемый номинал 32–40 А с характеристикой C.

Преимущества

• Встроенный тормозной модуль экономит место и стоимость - не нужен внешний тормозной резистор при средней частоте торможений
• Высокая максимальная частота (1000 Гц) - поддерживает работу с высокоскоростными шпинделями и центрифугами
• Гибкая система управления - можно задавать параметры с панели, через PLC или ПК
• Поддержка двух частот сети (50/60 Гц) - удобно для импортного оборудования и экспорта
• Простая диагностика - наличие интерфейса RS-485 позволяет считывать ошибки и состояние устройства удалённо

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки в закрытый щит
• Не подходит для однофазных двигателей - работает только с трёхфазными
• Максимальная мощность 11 кВт - не используется для приводов выше этого значения даже кратковременно
• Требуется принудительное охлаждение при длительной работе на пределе - не допускается установка рядом с источниками тепла
• Не имеет встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Конвейерная лента в пищевой промышленности - плавный пуск и регулирование скорости
• Циркулярный станок с ЧПУ - точное управление оборотами шпинделя до 1000 Гц
• Воздушный компрессор - снижение пиковой нагрузки при старте
• Насосная станция - автоматическое поддержание давления по сигналу от датчика
• Лифтовые механизмы - торможение без дополнительных элементов благодаря встроенному модулю

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком быстрое торможение может вызвать перенапряжение на шине постоянного тока
• Используйте программное обеспечение КЭАЗ для настройки через ПК - проще и надёжнее, чем ручной ввод всех параметров
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) примените выходной дроссель - снижает импульсные помехи
• Обновляйте прошивку - производитель выпускает обновления для оптимизации работы и исправления ошибок
• Записывайте настройки после успешной настройки - они сохранятся в памяти, но потеря питания без батареи может сбросить некоторые параметры
