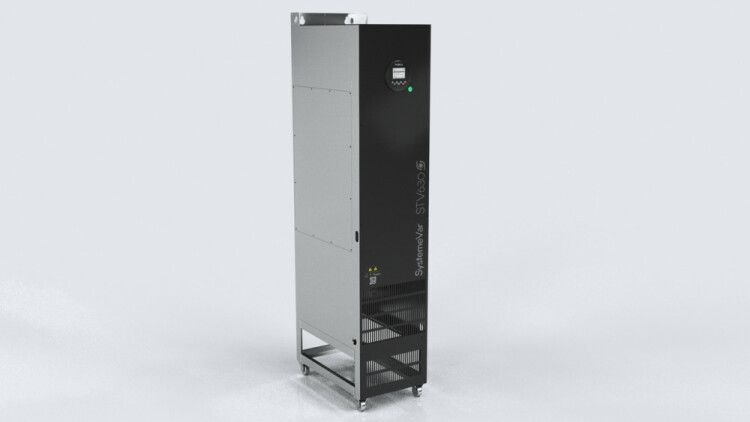

Преобразователь частоты STV630 315 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C31N4L1 Systeme Electric APC

Преобразователь частоты 315 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный частотный регулятор от Systeme Electric, предназначенный для точного управления скоростью асинхронных двигателей в системах с высокой нагрузкой. Артикул stv630c31n4l1 сочетает встроенную защиту от помех, удобную интерфейсную панель и компактную сборку для монтажа в шкафах.

Назначение и область применения

Преобразователь частоты 315 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для регулирования оборотов электродвигателей в системах, где важна энергоэффективность и плавный запуск. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других механизмов с переменной нагрузкой. Благодаря встроенному DC-реактору и фильтру класса С3, устройство устойчиво к сетевым помехам и может работать в условиях жесткой электросреды - например, на промышленных объектах с большим количеством другого оборудования.

Технические характеристики

• Номинальная выходная мощность: 315 кВт
• Выходное напряжение: до 480 В (совместим с сетью 380–480 В)
• Выходная частота: до 599 Гц - позволяет управлять двигателями с высокими требованиями к скорости
• Входная частота: 50/60 Гц - совместим с европейскими и российскими сетями
• Номинальный ток: 585 А
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не предназначен для открытых площадок
• Интерфейсы: встроенные Modbus RTU, 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термовход PTC
• Разъём для карты расширения: один слот - возможность добавления протоколов или функций
• Индикация: встроенный светодиод состояния + LCD-панель оператора для настройки и диагностики
• Габариты: 325×555×1495 мм
• Вес: 163 кг
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Преобразователь частоты 315 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора рассчитан на установку в силовые шкафы. Монтировать можно только вертикально - горизонтальная установка не допускается из-за особенностей системы охлаждения. Для подключения требуется трёхфазная сеть 380–480 В, с соблюдением правил заземления. Клеммы питания и двигателя расположены снизу - обеспечьте свободный доступ для кабельных соединений. Учитывайте габариты устройства: при монтаже в шкафу оставьте минимум 100 мм с каждой стороны для вентиляции. Встроенный DC-реактор исключает необходимость внешнего подключения, что экономит место и снижает риск ошибок при сборке.

Безопасность и стандарты

Устройство соответствует требованиям EMC класса C3 - подавляет радиопомехи и защищено от влияния внешних электромагнитных возмущений. Это делает его подходящим для использования рядом с чувствительным оборудованием. Покрытие плат класса 3С3 повышает надёжность в условиях повышенной влажности и запылённости. Степень защиты IP20 требует обязательного размещения внутри закрытого шкафа - использование вне корпуса недопустимо. Все цепи управления и силовые контуры разделены согласно нормам IEC 61800-5-1.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и продлевает срок службы конденсаторов
• ЭМС-фильтр класса С3 исключает потребность в дополнительном фильтре - экономия места и стоимости
• LCD-панель оператора даёт доступ ко всем параметрам без внешнего ПК - быстрая настройка и диагностика на месте
• Modbus RTU встроен - не нужен модуль связи, легко интегрируется в SCADA и PLC-системы
• Поддержка PTC-термодатчиков двигателя - автоматическая защита от перегрева
• Одиночный слот расширения - гибкость будущего апгрейда

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP20 не защищает от воды и пыли
• Запрещена работа при температуре выше +40 C окружающей среды - требуется принудительная вентиляция шкафа
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Требуется стабильное питание: скачки напряжения ниже 380 В или выше 480 В вызывают аварийное отключение
• Масса 163 кг требует специального оборудования для перемещения и монтажа

Примеры использования

• Водоснабжение: управление насосными станциями с изменяемой подачей воды
• HVAC: регулировка скорости вентиляторов в больших HVAC-системах
• Производственные линии: контроль скорости конвейеров в пищевой и фармацевтической промышленности
• Компрессоры: плавный запуск и поддержание давления в воздушных системах
• Цеха с множеством приводов: благодаря встроенной EMC-защите, несколько таких преобразователей могут работать рядом без взаимных помех

Практические советы

• Перед первым запуском проверьте полярность подключения кабелей - неверное подсоединение может вывести из строя внутренние элементы
• Настройте параметры PTC-входа под тип используемого датчика - это предотвратит ложные срабатывания защиты
• Используйте экранированные кабели для аналоговых сигналов (AI/AO) - даже при наличии фильтра это повысит помехоустойчивость
• При замене старого преобразователя - сохраните текущую конфигурацию через LCD-панель перед отключением питания
• Обязательно проводите профилактический осмотр раз в год: очищайте вентиляционные решётки от пыли, проверяйте затяжку клемм
• Артикул stv630c31n4l1 имеет уникальную комбинацию встроенного реактора и фильтра - не путайте с другими модификациями SystemeVar, которые требуют внешних компонентов
