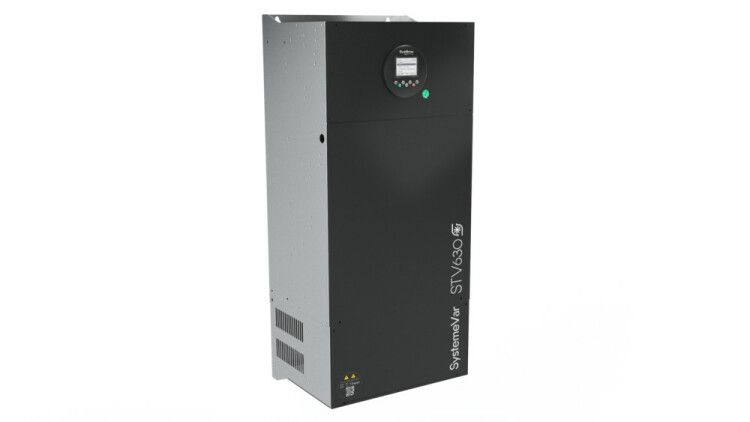

Преобразователь частоты STV630 185 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C18N4L1 Systeme Electric APC

Преобразователь частоты 185 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный регулятор скорости асинхронного двигателя для систем с высокой нагрузкой, таких как насосы и вентиляторы. Модель от Systeme Electric с артикулом stv630c18n4l1 оснащена встроенными фильтрами и интерфейсами, что упрощает интеграцию в автоматизированные процессы.

Назначение и область применения

Преобразователь частоты 185 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для точного управления скоростью вращения двигателей переменного тока. Подходит для постоянной работы в системах с изменяющейся нагрузкой: насосные станции, системы вентиляции, конвейеры, компрессоры и другие механизмы с требованием энергоэффективности.

Технические характеристики

• Номинальная выходная мощность: 185 кВт
• Рабочее сетевое напряжение: 380–480 В, трёхфазное
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 340 А
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг - требуется установка в закрытом шкафу)
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса С3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: один слот
• Индикация: встроенный светодиод состояния + LCD-панель оператора
• Габариты: 400×915×320 мм
• Вес: 88 кг
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям в промышленной среде)
• Типоразмер: C5

Совместимость и монтаж

Преобразователь частоты 185 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 185 кВт. Для монтажа требуется:

• Установка в защищённом электрощите (IP20 не обеспечивает защиту от внешней среды)
• Обеспечение минимального зазора вокруг корпуса для теплоотвода - минимум 100 мм сбоку и сверху
• Подключение к сети через автоматический выключатель с характеристикой D или C, соответствующий току 340 А
• Заземление корпуса по нормам ПУЭ - обязательное условие
• DC-реактор уже установлен - дополнительные дроссели не нужны
• Modbus RTU позволяет подключить устройство к PLC или SCADA-системе через RS-485

Безопасность и стандарты

• Соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов)
• EMC-фильтр класса С3 обеспечивает соответствие уровню помех для промышленных объектов (EN 61800-3)
• Защита от перегрузки, перенапряжения, перегрева, замыкания на землю
• Печатные платы с покрытием класса 3С3 повышают надёжность в условиях повышенной влажности и запылённости

Преимущества

• Встроенный DC-реактор снижает гармонические искажения в сети, продлевает срок службы конденсаторов и уменьшает риск отказов со стороны питания
• ЭМС-фильтр класса С3 исключает необходимость в отдельном внешнем фильтре - экономия места и стоимости
• LCD-панель оператора даёт доступ к настройкам, диагностике и мониторингу в реальном времени без подключения к компьютеру
• Modbus RTU встроен - не нужен дополнительный модуль для связи с контроллерами
• Один слот для карты расширения позволяет добавить протоколы Profibus, CANopen или аналоговые выходы по необходимости
• Высокая плотность компонентов в типоразмере C5 - оптимальное решение для ограниченных пространств

Ограничения применения

• Не предназначен для работы вне закрытого электрошкафа - степень защиты IP20 не допускает открытую установку
• Не рекомендован для применения в средах с взрывоопасными газами или пылью (не имеет взрывозащиты Ex)
• Максимальная температура окружающей среды - до 40C; при более высоких значениях требуется принудительное охлаждение
• Не поддерживает функции многодвигательного управления - только один двигатель на выход
• Нет встроенного Ethernet или PROFINET - для современных IT-сетей потребуется внешний шлюз

Примеры использования

• Насосная станция водоснабжения - плавный пуск и регулирование давления по сигналу от датчика
• Вентиляционная система крупного цеха - адаптация оборотов в зависимости от уровня CO₂
• Линия производства с конвейером - синхронизация скоростей участков
• Компрессорная установка - снижение расхода энергии при малой нагрузке

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления - слишком быстрый пуск увеличивает ударные нагрузки на механику
• Используйте термодатчик PTC для контроля температуры двигателя - особенно важно при длительной работе на низких оборотах
• При использовании в условиях высокой влажности периодически проверяйте состояние внутренних контактов и изоляции
• Для удалённого мониторинга подключите преобразователь частоты 185 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора к HMI через Modbus - можно отслеживать работу даже без физического доступа к щитовой
• Артикул stv630c18n4l1 - единственный вариант в этой серия с таким набором встроенных функций; не путайте с другими версиями SystemeVar без реактора или фильтра
