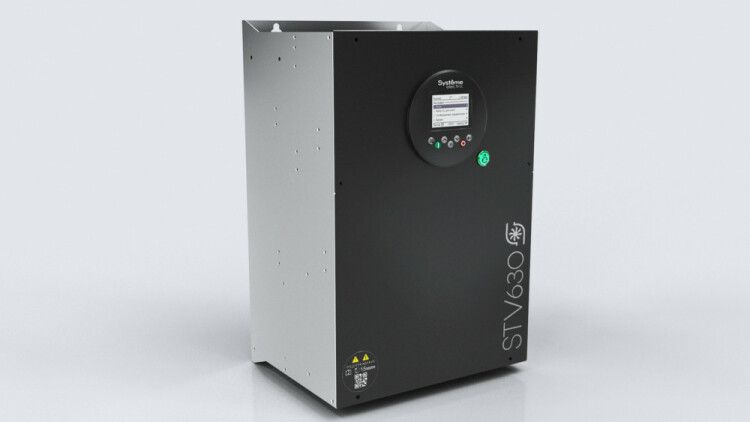

Преобразователь частоты STV630 132 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C13N4L1 Systeme Electric APC

Преобразователь частоты 132 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора STV630 от Systeme Electric предназначен для точного управления скоростью трёхфазных асинхронных двигателей в системах с переменной нагрузкой - таких как насосы, вентиляторы и компрессоры. Модель STV630 сочетает высокую мощность, встроенную фильтрацию помех и удобный интерфейс для настройки и диагностики.

Назначение и область применения

Преобразователь частоты 132 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора STV630 используется там, где требуется плавное регулирование оборотов двигателя для экономии энергии и повышения точности процесса. Подходит для:

• водоснабжения и водоотведения (насосные станции)
• систем вентиляции и кондиционирования
• промышленных конвейеров и транспортеров
• компрессорных установок
• любых задач, где важна стабильность момента и снижение пиковых токов при запуске

Не рекомендован для работы с постоянным током, сервоприводами или в условиях взрывоопасной среды.

Технические характеристики

• Напряжение питания: 380–480 В переменного тока, три фазы
• Выходная мощность: до 132 кВт при номинальном токе 253 А
• Частота сети: совместим с 50 Гц и 60 Гц
• Максимальная выходная частота: 599 Гц - позволяет управлять высокооборотными устройствами
• Защита корпуса: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• ЭМС фильтр: встроенный класса С3 - соответствует требованиям EN 61800-3 для промышленной среды, снижает радиопомехи
• DC-реактор: встроен - гасит импульсные токи, продлевает срок службы конденсаторов и снижает гармонические искажения
• Управление: встроенная LCD-панель оператора - отображает параметры, позволяет настраивать алгоритмы без внешнего контроллера
• Цифровые/аналоговые порты: 6 DI, 2 AI, 1 DO, 2 RO, 2 AO, 1 PTC - для подключения датчиков температуры, аналоговых сигналов и переключаемых контактов
• Коммуникация: встроенный Modbus RTU - возможность интеграции в SCADA и PLC системы через RS-485
• Расширение: один слот для карты расширения - можно добавить дополнительные интерфейсы (например, Profibus, CANopen)
• Индикация: встроенный светодиод состояния - показывает работу, аварию или готовность
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и коррозии в агрессивной среде
• Габариты: 338×580×310 мм
• Вес: 56 кг
• Типоразмер: C4 - определяет размеры и способ крепления

Совместимость и монтаж

Преобразователь частоты STV630 рассчитан на монтаж в шкафах автоматизации. Установка возможна только вертикально - плоскость крепления должна быть ровной. Для обеспечения теплоотвода требуются зазоры минимум 100 мм сверху и снизу, 50 мм с боков. Кабели питания и управления следует прокладывать отдельно, чтобы избежать наведённых помех. Подключение к двигателю - только экранированными кабелями, заземление корпуса обязательно. Встроенный DC-реактор исключает необходимость внешней установки этого элемента, что упрощает сборку.

Безопасность и стандарты

• Соответствует EN 61800-5-1 (безопасность силовой электроники)
• EMC класс С3 - соответствие EN 61800-3 для промышленной среды
• Защита от перегрузки, перегрева, перенапряжения, потери фазы
• Печатные платы покрыты составом класса 3С3 - увеличивает надёжность в условиях повышенной влажности и загрязнения

Преимущества

• Встроенные DC-реактор и ЭМС-фильтр класса С3 - снижают затраты на дополнительные компоненты и уменьшают риск нарушения норм EMC
• LCD-панель оператора - позволяет выполнять базовую настройку и диагностику без ПК
• Modbus RTU встроен - не нужен дополнительный модуль связи
• Поддержка PTC-датчика - контроль температуры двигателя прямо в преобразователе
• Высокий уровень защиты плат - долгий срок службы даже в сырых или пыльных помещениях
• Один слот для расширения - будущая модернизация без замены всего устройства

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытых шкафов, в цехах с брызгами воды, пылью или агрессивными газами
• Нет встроенного тормозного каскада - для быстрого торможения потребуется внешний тормозной резистор
• Максимальная частота 599 Гц - недостаточна для некоторых высокоскоростных шпинделях (>600 Гц)
• Вес 56 кг - требует двух человек при установке и прочного крепления на стену или раму
• Не поддерживает Ethernet/IP, Profinet - для современных сетей может потребоваться внешний протокольный шлюз

Примеры использования

• Насосная станция водоснабжения: STV630 регулирует давление в трубопроводе, снижая расход электроэнергии на 30–50%
• Вентиляционная система: управляет скоростью вентиляторов в зависимости от CO₂ в помещении
• Производственный участок: привод конвейера с изменяемой скоростью для выравнивания потока продукции
• Компрессор: плавный пуск и поддержание заданного давления без скачков тока

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметр “время разгона” и “время торможения” - слишком малые значения вызывают перегрузку по току
• Используйте экран кабеля двигателя и заземлите его с обеих сторон - это предотвратит ложные срабатывания
• При использовании PTC-датчика - убедитесь, что он установлен правильно на обмотках двигателя
• Для длительной работы на 100% нагрузки - обеспечьте хорошую вентиляцию шкафа, температура внутри не должна превышать +40C
• Обновляйте прошивку через LCD-интерфейс - производитель выпускает исправления для стабильности работы
