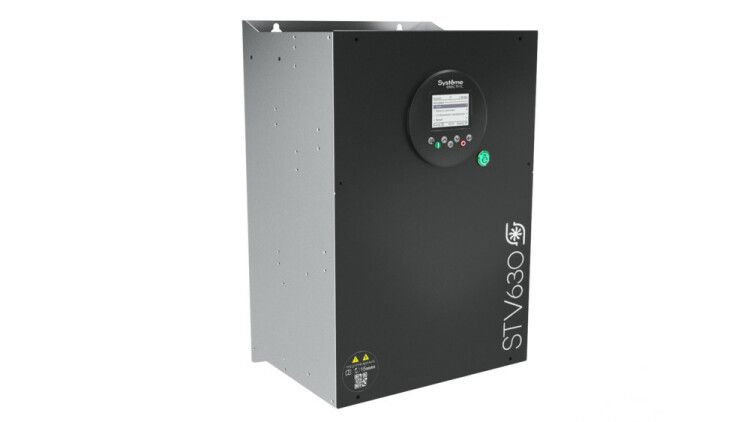

Преобразователь частоты STV630 55 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D55N4L1 Systeme Electric APC

Преобразователь частоты 55 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d55n4l1 от Systeme Electric предназначена для промышленного использования, особенно там, где важна надёжность и компактность - например, в насосных станциях, вентиляционных системах и на конвейерах.

Назначение и область применения

Преобразователь частоты 55 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления скоростью вращения электродвигателей мощностью до 55 кВт. Он обеспечивает плавный запуск, снижение пиковых токов и энергосбережение за счёт адаптации оборотов под реальную потребность системы. Подходит для работы с насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, требующим регулируемой механической мощности. Применяется в водоснабжении, HVAC, пищевой и химической промышленности.

Технические характеристики

• Номинальная выходная мощность: 55 кВт
• Номинальное сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный выходной ток: 110 А
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, не герметичен)
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса С3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: один слот
• Индикация: встроенный светодиод состояния + LCD-панель оператора
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и коррозии)
• Типоразмер: C2
• Габариты (Ш×В×Г): 300 × 470 × 262 мм
• Масса: 29,5 кг

Совместимость и монтаж

Преобразователь частоты 55 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 55 кВт. Для установки требуется свободное место в шкафу с достаточным воздушным зазором вокруг корпуса - минимум 100 мм спереди и по бокам для теплоотвода. Клеммы питания и двигателя рассчитаны на медные провода сечением до 35 мм2. Подключение к сети выполняется через автоматический выключатель и контактор. Встроенный DC-реактор исключает необходимость внешнего дросселя, что упрощает сборку. Разъём для карты расширения позволяет добавить протоколы Profibus, CANopen или другие интерфейсы по необходимости.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 гарантирует соответствие нормам для промышленных объектов без дополнительных внешних фильтров. Класс покрытия 3С3 повышает долговечность в условиях повышенной влажности и загрязнённости воздуха. Устройство не имеет встроенного тормозного модуля - для быстрого останова двигателя требуется внешний тормозной резистор.

Преимущества

• Встроенный DC-реактор снижает высшие гармоники и продлевает срок службы конденсаторов
• ЭМС-фильтр класса С3 исключает необходимость внешней фильтрации, экономя место и время монтажа
• LCD-панель оператора даёт доступ ко всем параметрам без ПК - удобно для наладки и диагностики на месте
• Modbus RTU встроен - не нужен дополнительный модуль для связи с PLC
• Класс покрытия 3С3 увеличивает отказоустойчивость в агрессивных средах
• Одиночный типоразмер C2 оптимизирован под стандартные шкафы промышленного исполнения

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не допускает воздействия воды, пыли и перепадов температур
• Требуется принудительная вентиляция или охлаждение помещения при длительной работе на пределе мощности
• Отсутствует внутренний тормозной модуль - для динамического торможения необходимо подключать внешний резистор
• Не рекомендован для применения в взрывоопасных зонах (не сертифицирован по ATEX/IECEx)
• Поддерживает только трёхфазные двигатели - не работает с однофазными или постоянного тока

Примеры использования

• Насосная станция водоснабжения - регулирование давления по сигналу от датчика
• Вентиляционная система цеха - изменение оборотов в зависимости от уровня CO₂
• Ленточный конвейер - плавный пуск и согласование скорости с другими участками производства
• Компрессорная установка - снижение энергопотребления при неполной нагрузке
• Циркуляционный насос в системе отопления - работа по графику с учётом времени суток

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и U/V/W - неверная коммутация вызывает аварию
• Настройте параметры двигателя в меню LCD-панели точно по паспорту - это влияет на эффективность и безопасность
• При использовании Modbus RTU используйте экранированный кабель и соблюдайте длину линии не более 1200 метров
• Для длительной работы на 90–100% нагрузки предусмотрите дополнительное охлаждение - нагрев внутри шкафа может превысить допустимые значения
• Запомните, что встроенный DC-реактор нельзя отключать - он является частью схемы фильтрации и защиты
• При замене устройства сохраните текущую конфигурацию через SD-карту (если установлен слот расширения) - это сэкономит часы настройки
