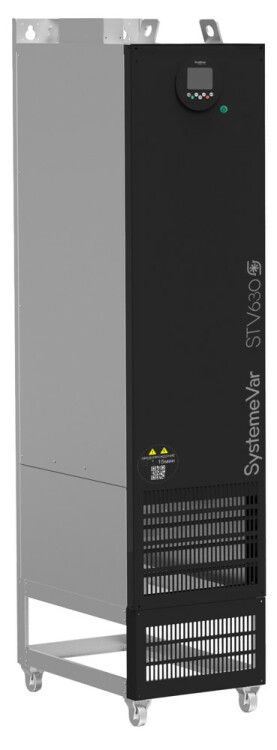

Преобразователь частоты STV630 250 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C25N4L1 Systeme Electric APC

Преобразователь частоты 250 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный регулятор скорости асинхронного двигателя для систем с высокой нагрузкой, таких как насосы и вентиляторы. Модель stv630c25n4l1 от Systeme Electric разработана для надёжной работы в условиях жесткой электросети и требует минимального внешнего оборудования благодаря встроенному реактору и фильтру.

Назначение и область применения

Преобразователь частоты 250 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для точного управления скоростью трёхфазных двигателей мощностью до 250 кВт. Он оптимизирован для энергоэффективного регулирования насосных установок, вентиляционных систем, компрессоров и других механизмов с переменным моментом нагрузки. Подходит для промышленных объектов, где важна стабильность работы и снижение потребления электроэнергии при частичной нагрузке.

Технические характеристики

• Номинальное сетевое напряжение: 380–480 В, три фазы
• Выходная мощность: 250 кВт
• Выходной ток: 465 А
• Частота сети: 50 / 60 Гц
• Максимальная выходная частота: 599 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Встроенное оборудование: DC-реактор, ЭМС-фильтр класса C3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: один слот
• Индикация: встроенный светодиод состояния, LCD-панель оператора
• Габариты: 300 × 510 × 1445 мм
• Вес: 113,5 кг
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Типоразмер: D1

Совместимость и монтаж

Преобразователь частоты 250 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 250 кВт. Для монтажа требуется свободное пространство вокруг корпуса для обеспечения естественной вентиляции - устройство не имеет собственного охлаждения. Установка выполняется на вертикальную поверхность с доступом к клеммникам спереди. Кабели питания и управления должны соответствовать требованиям по сечению и изоляции для тока 465 А. Встроенные реактор и фильтр позволяют отказаться от внешних EMC-устройств, что упрощает сборку шкафа. Подключение Modbus RTU осуществляется через RS-485 - используйте экранированный двужильный провод.

Безопасность и стандарты

Преобразователь частоты 250 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (ЭМС). Встроенный фильтр класса C3 гарантирует соответствие нормам гармоник для промышленных сетей. Класс покрытия 3С3 повышает долговечность в средах с повышенной влажностью и запылённостью. Устройство не предназначено для взрывоопасных зон - не применяйте в помещениях категории ATEX.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и защищает полупроводники от перегрузок
• ЭМС-фильтр класса C3 исключает необходимость в дополнительном внешнем фильтре
• LCD-панель позволяет настраивать параметры без подключения к компьютеру
• Modbus RTU встроен без необходимости платных лицензий или модулей
• Покрытие плат класса 3С3 увеличивает срок службы в агрессивных условиях
• Одиночный типоразмер D1 упрощает замену и стандартизацию в шкафах

Ограничения применения

• Не работает в условиях с температурой ниже 0 C или выше +50 C
• IP20 не допускает использование во влажных, пыльных или открытых площадках - требуется установка внутри закрытого шкафа
• Нет встроенного тормозного каскада - для быстрого останова нужен внешний тормозной резистор
• Поддерживает только одно расширение - нельзя одновременно использовать несколько дополнительных модулей
• Не рекомендован для применения с синхронными двигателями или постоянного тока

Примеры использования

• Управление насосами в системах водоснабжения и канализации
• Регулирование оборотов вентиляторов в HVAC-системах крупных зданий
• Контроль скорости конвейеров на пищевых и фармацевтических производствах
• Приводы циркулярных пил и станков с ЧПУ, где важно плавное ускорение

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Учитывайте габариты 300×510×1445 мм - устройство занимает много места, планируйте место для обслуживания сзади и сверху
• При использовании PTC-датчика двигателя задайте порог срабатывания в настройках - иначе защита не активируется
• Для длительной работы при максимальной нагрузке обеспечьте принудительную вентиляцию шкафа - даже с IP20 возможен перегрев
• Обновите прошивку через USB-порт (если есть возможность) - новые версии часто исправляют ошибки в работе Modbus
• Запишите заводские параметры перед настройкой - они сохранены в памяти, но потеря питания при изменении может привести к сбросу
