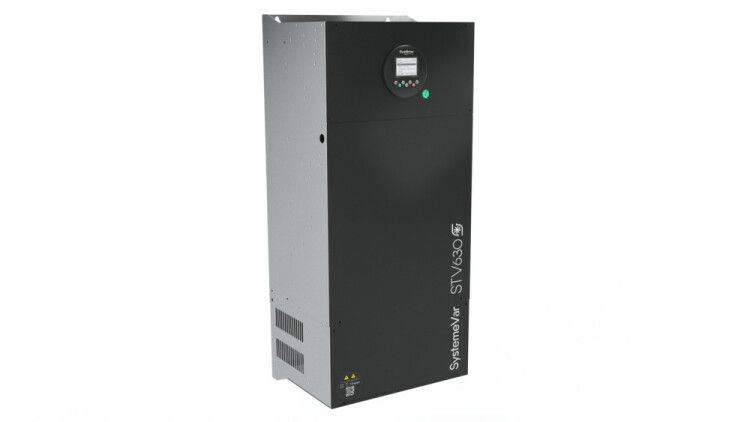

Преобразователь частоты STV630 160 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C16N4L1 Systeme Electric APC

Преобразователь частоты STV630 160 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный регулятор скорости асинхронного двигателя для систем с переменной нагрузкой, таких как насосы и вентиляторы. Модель от Systeme Electric с артикулом stv630c16n4l1 предназначена для установки в электрощитовые камеры и оснащена встроенными фильтрами и интерфейсами, снижающими требования к внешнему оборудованию.

Назначение и область применения

Преобразователь частоты STV630 160 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для точного управления скоростью вращения двигателей в системах, где требуется экономия энергии и плавный запуск. Подходит для насосных станций, вентиляционных систем, компрессоров, транспортеров и других механизмов с изменяющейся нагрузкой. Применяется в промышленности, ЖКХ, водоснабжении и на объектах с высокой продолжительностью работы оборудования.

Технические характеристики

• Номинальная мощность: 160 кВт
• Напряжение питания: 380–480 В, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 304 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса С3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъемы: один слот для карты расширения
• Индикация: встроенный светодиод состояния, LCD-панель оператора
• Габариты: 400×915×320 мм
• Вес: 81 кг
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Типоразмер: C5

Совместимость и монтаж

Преобразователь частоты STV630 160 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора рассчитан на монтаж в шкафы управления. Установка возможна только вертикально - горизонтальное положение исключено из-за особенностей системы охлаждения. Для подключения требуются силовые кабели сечением не менее 70 мм2 (для медных жил) и соблюдение правил заземления. Встроенный DC-реактор позволяет использовать стандартные входные кабели без дополнительных фильтров, что упрощает сборку. Кабели управления подключаются к клеммникам на передней панели. LCD-панель обеспечивает локальный контроль и настройку без подключения к ПЛК.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 гарантирует соответствие нормам для промышленных сред без необходимости внешнего фильтра. Класс покрытия 3С3 повышает надежность в условиях повышенной влажности и загрязнённости воздуха. Все цепи защищены от перегрузок, перегрева и коротких замыканий.

Преимущества

• Встроенный DC-реактор снижает гармонические искажения в сети, продлевает срок службы конденсаторов и уменьшает риск отказов со стороны питающего оборудования.
• ЭМС-фильтр класса С3 исключает необходимость в дорогостоящих внешних фильтрах, экономя место и время на монтаже.
• Modbus RTU встроен без дополнительных модулей - можно сразу подключить к SCADA или ПЛК через RS-485.
• LCD-панель позволяет выполнять базовую настройку, диагностику и запуск без компьютера.
• Поддержка PTC-датчика двигателя даёт возможность контролировать температуру обмоток и предотвращать перегрев.
• Один слот для карты расширения позволяет добавить протоколы Profibus, CANopen или другие интерфейсы по мере необходимости.

Ограничения применения

• Степень защиты IP20 не допускает установку вне закрытых щитов - использование в сырых, пыльных или открытых помещениях невозможно.
• Не предназначен для работы с постоянным током, генераторами или сетями с напряжением ниже 380 В.
• Максимальная частота 599 Гц ограничивает применение в высокоскоростных шпинделях (например, в станках с ЧПУ выше 10 000 об/мин).
• Вес 81 кг требует использования подъёмного оборудования при установке - монтаж вручную невозможен.
• Отсутствует встроенный тормозной модуль - для быстрого останова двигателя потребуется внешний тормозной резистор.

Примеры использования

• Насосная станция водоснабжения - автоматическое поддержание давления в трубопроводе.
• Вентиляционная система крупного торгового центра - регулировка оборотов в зависимости от загруженности помещений.
• Конвейерная линия на пищевом заводе - плавный старт и останов для предотвращения проскальзывания продукции.
• Компрессорная установка - снижение пиковой нагрузки на сеть за счёт мягкого набора оборотов.

Практические советы

• Перед первым запуском проверьте полярность подключения силовых кабелей - неверное подключение может вывести устройство из строя.
• При использовании в условиях высокой влажности рекомендуется установка внутреннего обогревателя в шкафу, даже при наличии покрытия 3С3.
• Для долгой работы без обслуживания используйте режим “экономичного управления” - он снижает тепловые потери и увеличивает срок службы конденсаторов.
• При подключении к ПЛК через Modbus RTU задавайте адрес устройства до 247, чтобы избежать конфликтов в сети.
• Замену фильтров и вентиляторов проводите каждые 2–3 года - даже при IP20 внутри шкафа может накапливаться пыль.
• Убедитесь, что посадочное место в шкафу имеет достаточные зазоры: минимум 100 мм сверху и с боков для теплоотвода.
