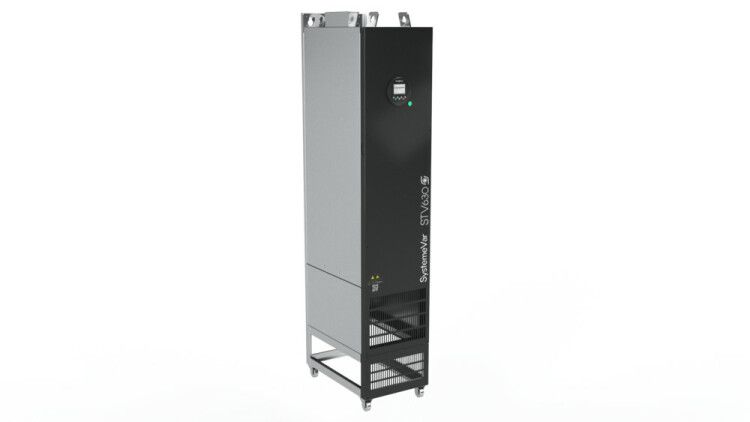

Преобразователь частоты STV630 400 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C40N4L1 Systeme Electric APC

Преобразователь частоты 400 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это промышленный частотный регулятор от Systeme Electric, предназначенный для точного управления скоростью асинхронных двигателей в системах с переменной нагрузкой. Артикул stv630c40n4l1 сочетает высокую мощность, встроенную фильтрацию помех и удобную интерфейсную панель, что делает его решением для сложных задач автоматизации.

Назначение и область применения

Преобразователь частоты 400 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для плавного запуска, остановки и регулирования скорости трёхфазных электродвигателей мощностью до 400 кВт. Подходит для насосных станций, вентиляционных систем, компрессоров, конвейеров и других механизмов с изменяющейся нагрузкой. Благодаря встроенному EMC-фильтру класса C3, устройство можно устанавливать в промышленных зонах с высоким уровнем электромагнитных помех без внешней фильтрации.

Технические характеристики

• Номинальное сетевое напряжение: 380–480 В, три фазы
• Выходная мощность: 400 кВт
• Выходной ток: 725 А
• Частота сети: 50 / 60 Гц
• Максимальная выходная частота: 599 Гц - позволяет управлять двигателями на высоких оборотах
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначен для установки вне шкафа
• Интерфейсы: встроенные Modbus RTU, 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термовход PTC
• Разъём для карты расширения: один слот - возможность добавления протоколов (Profibus, CANopen и др.)
• Индикация: встроенный светодиод состояния и LCD-панель оператора для настройки и диагностики
• Габариты: 335 × 555 × 1720 мм
• Вес: 187,5 кг
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям
• Типоразмер: D4

Совместимость и монтаж

Преобразователь частоты 400 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора требует установки в закрытом электрощите с принудительной вентиляцией из-за IP20. Монтировать следует вертикально, с зазором минимум 100 мм сверху и снизу для теплоотвода. Клеммы питания и двигателя рассчитаны на кабели сечением до 150 мм2. Встроенный DC-реактор снижает импульсные помехи на входе, поэтому дополнительные реакторы не нужны. Для подключения Ethernet или других протоколов используйте расширительную карту. Убедитесь, что питание соответствует допустимому диапазону 380–480 В - перегрузка по напряжению вызывает аварийное отключение.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость класса C3). Встроенный EMC-фильтр обеспечивает соответствие нормам для промышленных объектов без необходимости внешних фильтров. Покрытие плат класса 3С3 повышает надёжность в условиях повышенной влажности и загрязнённости воздуха. Все цепи управления изолированы от силовой части согласно IEC 60204-1.

Преимущества

• Встроенный DC-реактор исключает необходимость в дополнительном оборудовании для подавления гармоник
• EMC-фильтр класса C3 позволяет использовать устройство в плотных промышленных средах без внешнего фильтра
• LCD-панель оператора даёт доступ ко всем параметрам без ПК - настройка, мониторинг и диагностика прямо на корпусе
• Поддержка Modbus RTU - легко интегрируется в существующие системы автоматизации
• Один слот для карты расширения - гибкость будущего модернизирования
• Защита плат класса 3С3 увеличивает срок службы в агрессивных условиях

Ограничения применения

• Не предназначен для установки на открытом воздухе или во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Требует обязательного монтажа в электрощите с вентиляцией - сам по себе не рассеивает тепло эффективно
• Масса 187,5 кг требует специального оборудования для подъёма и фиксации
• Не поддерживает профилированные сигналы типа S-кривой без предварительной настройки через панель или ПЛК
• Нет встроенного Wi-Fi или Ethernet - для удалённого контроля требуется расширительная плата

Примеры использования

• Насосная станция водоснабжения - плавное регулирование давления по заданному эталону
• Вентиляционная система в производственном цеху - адаптация скорости вращения в зависимости от температуры и загрузки
• Конвейерная линия с весовым контролем - точная синхронизация скоростей нескольких приводов
• Центробежный компрессор - энергосбережение за счёт отказа от дросселирования

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - неверная коммутация выводит из строя IGBT-модуль
• Настройте параметры максимальной частоты и тока под реальный двигатель - не доверяйте заводским значениям по умолчанию
• Используйте термовход PTC для защиты двигателя от перегрева - особенно важно при длительной работе на малых оборотах
• При использовании расширительной карты сохраняйте её в сухом месте - контакты чувствительны к окислению
• Обновляйте прошивку через LCD-панель - новые версии часто исправляют ошибки работы с PTC и Modbus
• Проверяйте заземление щита каждые 6 месяцев - плохой контакт с землёй вызывает ложные срабатывания защиты
