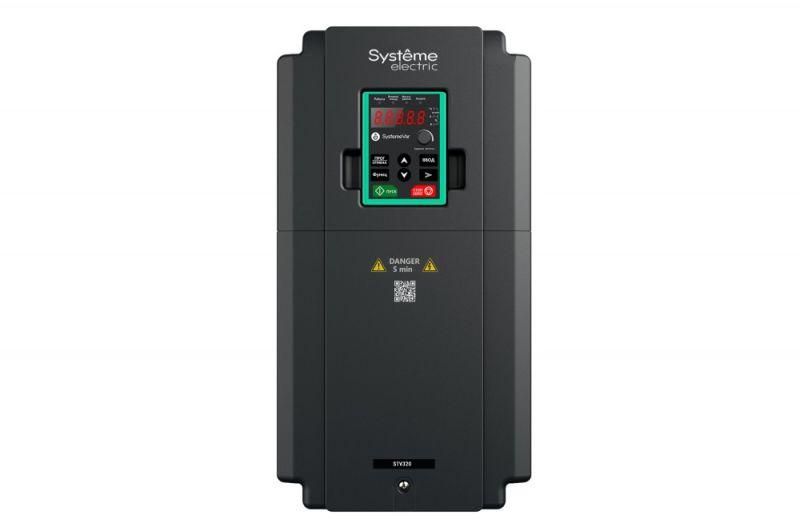

Преобразователь частоты STV320 7.5 кВт 400В | STV320U75N4 SE APC

Преобразователь частоты 7.5 кВт 400В SE STV320 - устройство для точного регулирования скорости трёхфазных электродвигателей в промышленных системах. Модель из серии SystemeVar обеспечивает стабильную работу при нагрузках до 7,5 кВт и поддерживает управление через ручные настройки, внешние сигналы или Modbus.

Назначение и область применения

Преобразователь частоты 7.5 кВт 400В SE STV320 предназначен для управления скоростью вращения двигателей переменного тока. Подходит для автоматизации технологических процессов, где требуется плавный запуск, регулирование момента или энергосбережение. Применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ и других устройствах с изменяемой нагрузкой.

Технические характеристики

• Номинальная мощность: 7,5 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 18,5 А
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц
• Необходимая несимметричность сети: ≤ 0,05%
• Частота ШИМ: 8 кГц
• Цифровые входы: 5 шт.
• Цифровые выходы: 2 шт.
• Аналоговые входы/выходы: 2 / 2
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Габариты: 170 × 196,3 × 320 мм
• Масса: 5,58 кг
• Способы задания параметров: ручная панель, внешние сигналы, Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 7.5 кВт 400В SE STV320 совместим с большинством трёхфазных асинхронных двигателей мощностью до 7,5 кВт. Для установки требуется свободное место в щите с достаточным воздушным зазором вокруг корпуса - степень защиты IP20 требует герметичной среды без пыли и влаги. Клеммы для подключения питания, двигателя и управляющих сигналов расположены на передней панели. Подключение проводов рекомендуется сечением не менее 4 мм2 для силовой цепи. Установка возможна только вертикально - горизонтальное положение исключено.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных применений. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отсутствие защиты от пыли и брызг (IP20) делает невозможным использование вне закрытых распределительных щитов.

Преимущества

• Поддержка высоких перегрузок: 150% тока до 60 секунд, что позволяет использовать устройство даже при кратковременных пиках нагрузки.
• Гибкая система управления: можно задавать параметры с панели, через внешние кнопки или удалённо по Modbus.
• Высокая частота ШИМ (8 кГц): снижает уровень шума двигателя и минимизирует механические колебания.
• Наличие двух аналоговых каналов: удобно для подключения датчиков давления, температуры или потока.
• Стандартный интерфейс RS-485: легко интегрируется в системы SCADA и PLC.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает защиту от окружающей среды.
• Запрещена установка в условиях температур ниже 0 C или выше +50 C без принудительного охлаждения.
• Не подходит для однофазных сетей или двигателей меньшей мощности без адаптации параметров.
• Требуется обязательное заземление корпуса и правильное подключение нулевого провода.
• Не имеет встроенного фильтра гармоник - при чувствительном оборудовании рядом может потребоваться внешний фильтр.

Примеры использования

• Насосная станция: плавное увеличение оборотов при наборе давления, снижение гидроударов.
• Ленточный конвейер: регулировка скорости в зависимости от объёма сырья.
• Вентиляционная установка: экономия электроэнергии за счёт снижения оборотов при малой нагрузке.
• Токарный станок: точное управление частотой вращения шпинделя по программе.

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и параметров двигателя - неверная настройка может вызвать аварию.
• Используйте кабели с экранированием для аналоговых и сигнальных линий - особенно при работе рядом с силовыми проводами.
• Для длительной работы при максимальной нагрузке обеспечьте хорошую вентиляцию щита - нагрев может снизить срок службы.
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и скорость передачи (битрейт) согласована с контроллером.
• При замене старого преобразователя учтите габариты: 170×196,3×320 мм - новый 7.5 кВт SE STV320 займёт тот же объём, что и предшественник из серии SystemeVar.
