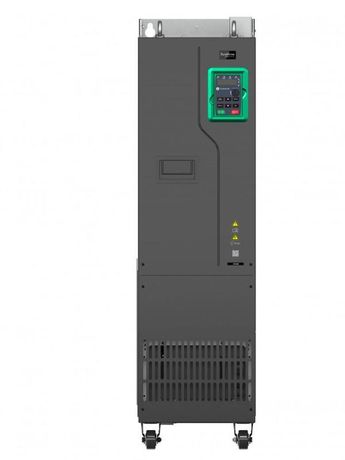

Преобразователь частоты STV600 220 кВт 400В | STV600C22N4 SE APC

Преобразователь частоты 220 кВт 400В SE STV600 - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 220 кВт, предназначенное для промышленных систем с переменной нагрузкой, таких как насосы и вентиляторы. Бренд Systeme Electric и артикул stv600c22n4 указывают на принадлежность к серийному решению SystemeVar, оптимизированному для энергоэффективного управления.

Назначение и область применения

Преобразователь частоты 220 кВт 400В SE STV600 используется для плавного запуска, регулирования скорости и остановки электродвигателей в промышленных системах. Особенно эффективен в задачах с изменяющейся нагрузкой: циркуляция жидкостей, воздушные потоки, конвейеры, компрессоры. Подходит для работы в шкафах управления, где требуется высокая надёжность и соответствие промышленным стандартам EMC.

Технические характеристики

• Сетевое напряжение: 3×400 В +-15…+10% (допустимый диапазон 380–440 В)
• Выходная мощность: 220 кВт (номинал); до 242 кВт (кратковременно 110% в течение 60 сек)
• Выходной ток: 425 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без датчика обратной связи)
• Защита корпуса: IP20 - защищает от контакта с внутренними деталями и крупными частицами, не предохраняет от воды
• Электромагнитная совместимость: встроенный фильтр класса C3 по EN 61800-3
• Конформное покрытие плат: класс 3C3 по EN 60721-3-3 - повышает устойчивость к влаге, пыли и химическим воздействиям внутри шкафа
• Рабочая температура: от -10 C до +50 C; при температуре выше +40 C снижаются номинальные возможности
• Количество аналоговых входов: 2 (например, для сигналов давления, уровня)
• Количество аналоговых выходов: 2 (для передачи значений частоты, тока и др.)
• Цифровые входы: 6 (для кнопок, датчиков состояния)
• Цифровые выходы: 1 (реле) + 2 релейных выхода (только для моделей, выпущенных после 15.03.2023 - отметка QCPASS на упаковке)
• Интерфейсы связи: Modbus RTU (встроенный), два свободных слота для расширения (PROFIBUS, PROFINET, CANopen)
• Габариты: 303 × 1108 × 468 мм
• Вес: 78 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 220 кВт 400В SE STV600 рассчитан на встраивание в силовые шкафы управления. Устанавливается настенным или напольным способом. Для правильного монтажа необходимо обеспечить:

• Зазоры минимум 100 мм сверху, снизу и с боков для вентиляции
• Установку в помещении с контролируемой температурой (не выше +40 C для сохранения номинальной мощности)
• Подключение к трёхфазной сети 400 В с учётом допустимого колебания напряжения
• Отдельную клемму заземления - обязательна из-за наличия встроенного EMC-фильтра

Панель оператора - съёмная LED, при необходимости можно заменить на выносную LCD (SEOP-1205). Расширение I/O возможно через платы SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

• EN 61800-3 - соответствует требованиям по электромагнитной совместимости для промышленных сред
• EN 60721-3-3 - конформное покрытие плат обеспечивает долговечность в условиях повышенной влажности и пыли
• IP20 - не предназначено для открытой установки, требует герметичного шкафа
• Соблюдены нормы безопасности для оборудования категории III (по IEC 61131-2)

Преимущества

• Встроенный EMC-фильтр исключает необходимость внешнего фильтра в большинстве промышленных объектов
• Поддержка векторного управления без датчика - позволяет точно управлять моментом даже при малых оборотах
• Два слота для расширения коммуникаций - гибкость интеграции в системы автоматизации
• Функция «пожарный режим» - обеспечивает работу на максимальной мощности при аварийных ситуациях
• Оптимизация под насосные и вентиляторные нагрузки - снижает потребление энергии на 20–40% по сравнению с механическими методами регулирования
• ПО SystemeVAR Studio - упрощает настройку, диагностику и мониторинг в реальном времени

Ограничения применения

• Не подходит для установки вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли
• Отсутствуют встроенные DC-реактор и моторный дроссель - при длинных кабелях (>30 м) или чувствительных двигателях рекомендуется их установка дополнительно
• Максимальная рабочая температура +50 C - при длительной работе выше +40 C возможна деградация номинальной мощности
• Нет встроенного резервного питания - при отключении сети теряется текущая настройка (требуется внешний источник или сохранение в EEPROM)
• Релейные выходы: только 1 базовый, второй - только в новых версиях (с маркировкой QCPASS)

Примеры использования

• Водоснабжение: регулирование насосов по давлению в трубопроводе
• HVAC: управление вентиляторами в зависимости от температуры воздуха
• Производственные линии: плавный запуск конвейеров с изменяемой скоростью
• Аварийные системы: работа в «пожарном режиме» - обеспечение максимальной подачи воды при пожаре
• Обработка материалов: контроль скорости вращения валов в станках с ЧПУ

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - это сэкономит время на настройке параметров
• При использовании кабелей длиной более 30 метров между преобразователем и двигателем - установите внешний dV/dt-фильтр или реактор
• Для систем с частыми перегрузками (например, насосы с гидроударами) проверьте наличие «пожарного режима» и убедитесь, что он активирован
• Проверьте маркировку QCPASS на упаковке - если её нет, то релейных выходов будет только один
• При монтаже в шкафу с другими преобразователями - соблюдайте минимальные расстояния между устройствами для теплоотвода
• Регулярно проверяйте состояние вентиляционных каналов - забитые фильтры вызывают перегрев и отключение устройства
