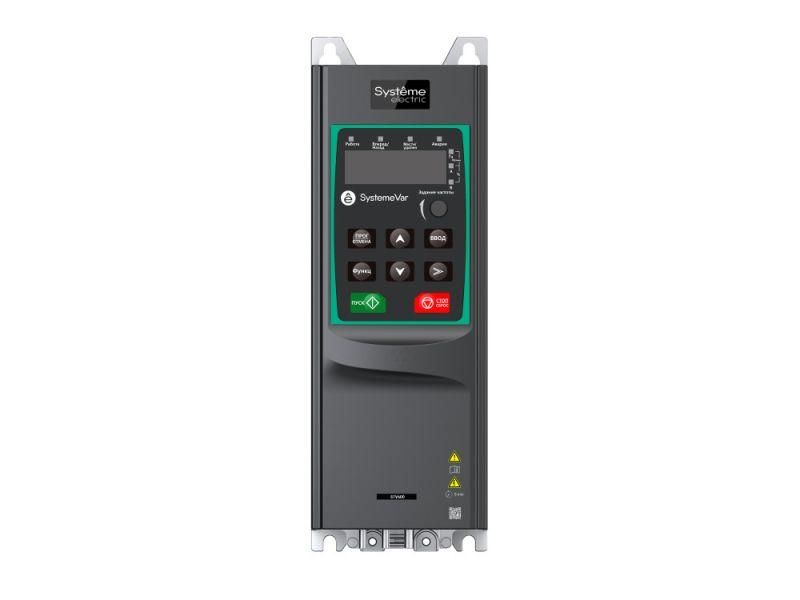

Преобразователь частоты STV600 7.5 кВт 400В | STV600U75N4 SE APC

Преобразователь частоты 7.5 кВт 400В STV600 от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Артикул stv600u75n4 предназначен для насосов, вентиляторов и других нагрузок с переменным моментом, обеспечивая энергоэффективность и стабильную работу даже при колебаниях сети.

Назначение и область применения

Преобразователь частоты 7.5 кВт 400В STV600 используется для управления двигателями в системах с переменной нагрузкой: водоснабжение, канализация, кондиционирование, вентиляция, конвейеры. Подходит для работы в промышленных шкафах управления благодаря защите IP20 и возможности настенного или фланцевого монтажа. Особенно эффективен в задачах, где требуется плавный запуск, снижение пиковых токов и автоматическое поддержание давления или расхода.

Технические характеристики

• Номинальная мощность: 7,5 кВт (возможно перегрузка до 110% - 8,25 кВт - до 60 секунд)
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%), совместим с сетями 50/60 Гц
• Выходной ток: 17 А
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Цифровые входы: 6
• Аналоговые входы: 2 / Аналоговые выходы: 2
• Цифровой выход: 1 (реле)
• Релейные выходы*: 2 (только для моделей, выпущенных после 15 марта 2023 г. - наличие маркировки QCPASS на упаковке)
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU
• Поддержка расширения: два слота для плат расширения (PROFIBUS, PROFINET, CANopen, дополнительные DI/AO/RO)
• Защита корпуса: IP20
• Температурный диапазон: -10 C ... +50 C (при температуре выше +40 C возможна потеря номинальной мощности)
• Охлаждение: принудительное, вентилятор
• Габариты: 89 × 259 × 211,5 мм
• Вес: 2,4 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

Преобразователь частоты 7.5 кВт 400В STV600 рассчитан на внутреннюю установку в электрошкафы. Монтаж допускается как настенный, так и фланцевый - важно соблюдать минимальные зазоры вокруг устройства для обеспечения воздушного потока. Устройство не имеет встроенного EMC-фильтра, DC-реактора или моторного дросселя - эти элементы необходимо подключать отдельно при наличии помех или длинных кабелей между преобразователем и двигателем. Для удобства настройки предусмотрена встроенная LED-панель, а также опциональные выносные панели SEOP-1203 (LED) и SEOP-1205 (LCD).

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Конформное покрытие печатных плат (класс 3С3) повышает надёжность в условиях повышенной влажности и пыли внутри шкафа. Отсутствие встроенного фильтра требует обязательного соблюдения норм EMC при проектировании системы - рекомендуется использовать внешние фильтры и экранированные кабели. Гарантия - 24 месяца при условии правильной эксплуатации и соблюдении температурных и электрических пределов.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет адаптировать устройство под широкий спектр нагрузок
• Гибкая система расширения через два слота: можно добавить промышленные протоколы (PROFINET, PROFIBUS) или увеличить количество входов/выходов
• Встроенные функции для насосов и вентиляторов: автоматический контроль давления/потока, пожарный режим (повышенная мощность при аварии)
• Поддержка программного обеспечения SystemeVAR Studio - упрощает настройку, диагностику и мониторинг без необходимости подключения к панели
• Высокая точность регулирования частоты (отклонение ≤0.05%) обеспечивает стабильную работу чувствительных процессов

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 исключает использование вне закрытых шкафов
• Отсутствие встроенного EMC-фильтра требует дополнительных мер при работе рядом с чувствительными устройствами
• Не поддерживает замкнутый контур управления без датчиков (нет входа для энкодера)
• При температуре выше +40 C снижается номинальная выходная мощность - необходима дополнительная вентиляция шкафа
• Релейные выходы в количестве 2 шт. есть только у новых версий (с маркировкой QCPASS); старые модели имеют только 1 реле

Примеры использования

• Автоматизация насосной станции водоснабжения - преобразователь поддерживает постоянное давление в трубопроводе
• Вентиляционная система крупного цеха - регулирует скорость вентиляторов в зависимости от уровня CO₂
• Линия производства с изменяемой скоростью конвейера - плавный пуск и остановка снижают механический износ
• Пожарный режим: при сигнале тревоги преобразователь автоматически выводит двигатель на максимальную мощность

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 380–440 В, ниже 323 В (−15%) устройство не запустится
• Обязательно используйте внешний EMC-фильтр и экранированный кабель для силовой линии, особенно если длина более 50 метров
• Для удалённой настройки и диагностики скачайте бесплатное ПО SystemeVAR Studio - работает через USB или RS-485
• При использовании выносной панели SEOP-1203/1205 учтите, что она требует дополнительного провода связи - не забудьте проложить его при сборке шкафа
• Проверьте маркировку QCPASS на упаковке - если её нет, у вас модель с одним релейным выходом, а не двумя
• При установке в шкаф обеспечьте свободный доступ к вентилятору и радиатору - грязь и пыль снижают теплоотдачу и сокращают срок службы
