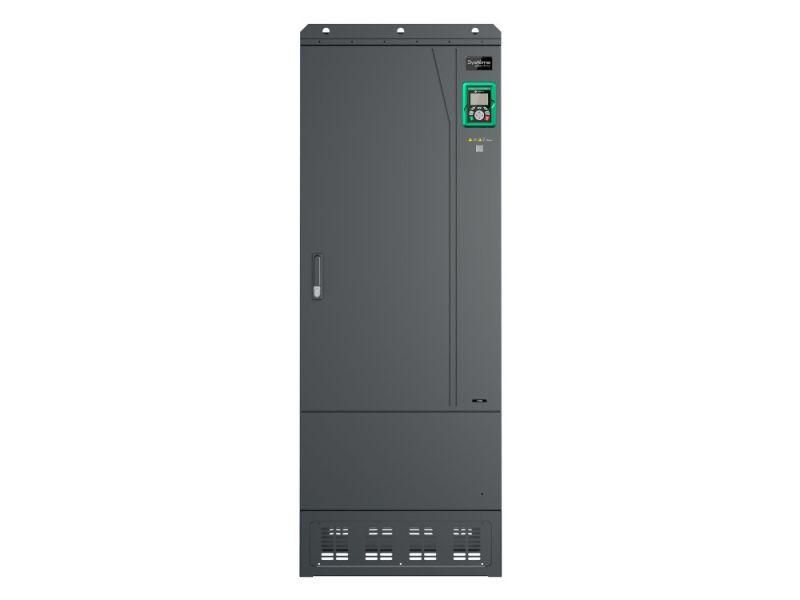

Преобразователь частоты STV900 G-тип: 450 кВт (P-тип: 500 кВт) 400В | STV900C45N4 SE APC

Преобразователь частоты STV900 450 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 450 кВт. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для требовательных промышленных применений. Артикул stv900c45n4 относится к серии SystemeVar от бренда Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 450 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей в системах с переменной нагрузкой. Он позволяет экономить энергию, снижать механический износ оборудования и повышать точность технологических процессов. Подходит для работы на насосах, вентиляторах, компрессорах, конвейерах, экструдерах и других приводах в промышленных зонах.

Технические характеристики

• Номинальная мощность двигателя: 450 кВт (G-тип); максимальная выходная мощность - 820 кВт при линейной нагрузке
• Номинальный выходной ток: 820 А
• Питающее напряжение: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Несущая частота ШИМ: 2 кГц
• Работа в четырёх квадрантах: да - возможность рекуперации энергии при торможении
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Аналоговые входы: 1
• Цифровые входы: 6
• Аналоговые выходы: 1
• Цифровые выходы: 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручная настройка, дистанционное управление, интерфейс
• Симметрия сети (по частоте): ≤0,05%, по напряжению: ≤0,1%
• Габариты: 620×560×1700 мм
• Вес: 350 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 450 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей до 450 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет принудительного охлаждения. Клеммы питания и выхода рассчитаны на большие токи; используйте медные кабели соответствующего сечения (не менее 185 мм2 для фазных проводов). Установка возможна только в закрытом щите или помещении, так как степень защиты IP20 исключает работу в условиях пыли, влаги или открытой среды. Обязательно соблюдайте требования к расстоянию от других аппаратов - габариты устройства значительны, и необходимы зазоры для обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного электрооборудования. Применяются принципы защиты от перегрева, перегрузки, короткого замыкания и потери фазы. Отсутствие сертификатов ATEX или IECEx указывает на то, что преобразователь не предназначен для взрывоопасных зон. Работа допускается только в классических промышленных помещениях с контролируемой средой.

Преимущества

• Высокая перегрузочная способность G-типа - идеально для циклических нагрузок (например, лифтов, прессов)
• Работа в четырёх квадрантах позволяет возвращать энергию в сеть при торможении - снижает потребление и тепловую нагрузку
• Поддержка Modbus и RS-485 упрощает интеграцию в системы автоматизации
• Низкая несимметрия сети (≤0,1%) минимизирует влияние на питание других устройств
• Жестко заданная несущая частота ШИМ 2 кГц - оптимальный баланс между шумом и потерями

Ограничения применения

• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не подходит для однофазных сетей или двигателей меньшей мощности без адаптации параметров
• Отсутствуют встроенные фильтры гармоник - при использовании в чувствительных сетях требуется внешняя система подавления помех
• Запрещена работа при температуре выше +40C без усиленного охлаждения окружающей среды
• Нет встроенного CANopen, Profibus или Ethernet - для сложных систем нужен внешний модуль

Примеры использования

• Привод вентилятора в системе вентиляции цеха - экономия до 30% электроэнергии
• Экструдер для переработки пластиков - точное управление скоростью для стабильного качества продукта
• Лебёдка с рекуперацией - энергия торможения возвращается в сеть, снижает нагрузку на счётчик
• Конвейерная линия с изменяемой скоростью - согласование с другими участками производства
• Насосная станция с давлением по запросу - предотвращение гидроударов и продление срока службы труб

Практические советы

• При выборе между G-типом (450 кВт) и P-типом (500 кВт) ориентируйтесь на тип нагрузки: G-тип лучше для кратковременных перегрузок, P-тип - для длительной работы на пределе
• Обязательно проверьте посадочные размеры перед монтажом - габариты 620×560×1700 мм требуют выделенного места с доступом со всех сторон
• Для надёжной работы используйте автономный воздушный фильтр на входе в шкаф, даже при IP20 - пыль ускоряет износ контактов
• Настройка через интерфейс Modbus требует знания протокола - подготовьте документацию по регистрам от производителя
• При работе с длинными кабелями к двигателю (>50 м) обязательно используйте выходной дроссель - снижает риск повреждения изоляции двигателя
• Не забудьте про заземление: клемма PE должна быть подключена к контуру заземления с минимальным сопротивлением
