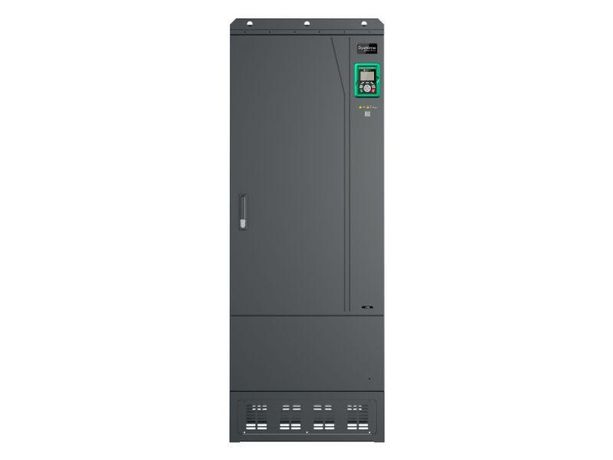

Преобразователь частоты STV900 G-тип: 355 кВт (P-тип: 400 кВт) 400В | STV900C35N4 SE APC

Преобразователь частоты STV900 355 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 355 кВт. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для требовательных промышленных применений. Артикул stv900c35n4 соответствует серийному решению SystemeVar от бренда Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 355 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей в системах с переменной нагрузкой. Подходит для работы на насосах, вентиляторах, компрессорах, конвейерах, экструдерах и других механизмах, где требуется энергоэффективное регулирование. Применяется в промышленных зонах с жесткими требованиями к надёжности и устойчивости питания.

Технические характеристики

• Номинальная мощность двигателя: 355 кВт (G-тип); максимальная выходная мощность при линейной нагрузке - 650 кВт
• Выходной ток: 650 А (G-тип)
• Напряжение сети: 380–440 В, 3 фазы, +-15%/+10%
• Частота сети: 50/60 Гц
• Выходная частота: до 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Аналоговые входы: 1
• Цифровые входы: 6
• Аналоговые выходы: 1
• Цифровые выходы: 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Способы задания параметров: ручное управление, внешние сигналы, удалённое управление через интерфейс
• Относительная симметрия сети: по напряжению - 0,1%, по частоте - 0,05%
• Габариты: 620×560×1700 мм
• Вес: 350 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 355 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей до 355 кВт. Устройство имеет встроенный входной реактор - это снижает уровень помех в сети и исключает необходимость установки внешнего дросселя. Для монтажа требуется вертикальное расположение на стене или раме с минимальным свободным пространством вокруг корпуса для теплоотвода. Кабели питания и управления должны быть разделены по маршруту, чтобы избежать наведённых помех. Подключение осуществляется через болтовые зажимы - допустимый момент затяжки указан в руководстве пользователя.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных преобразователей. Отсутствие защиты выше IP20 требует установки внутри электрошкафа или закрытой помещения. Все цепи управления и силовые соединения имеют гальваническую развязку. Работа в четырёх квадрантах позволяет реализовать рекуперацию энергии - важно соблюдать правила подключения тормозных резисторов при использовании этого режима.

Преимущества

• Встроенная сетевая дроссель - экономия места и стоимости при монтаже
• Высокая перегрузочная способность G-типа - поддержка импульсных нагрузок без дополнительных устройств
• Поддержка Modbus RTU - удобная интеграция в системы автоматизации
• Управление в четырёх квадрантах - возможность рекуперации энергии при торможении
• Низкий уровень гармоник благодаря внутреннему реактору и оптимизированной ШИМ

Ограничения применения

• Степень защиты IP20 запрещает использование вне герметичных шкафов - нельзя устанавливать на открытых площадках или в сырых средах
• Не предназначена для работы с однофазными двигателями или постоянным током
• Максимальная температура окружающей среды - +40 C; при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Отсутствие встроенного тормозного модуля - при работе в четырёх квадрантах необходимо подключить внешний тормозной резистор
• Один аналоговый вход - ограниченное количество возможных внешних сигналов без расширения

Примеры использования

• Вентиляционные системы на заводах - регулирование оборотов в зависимости от давления
• Линии производства пластиков - контроль скорости экструдера с учётом температурных изменений
• Насосные станции водоснабжения - плавный запуск и поддержание давления
• Элеваторы и конвейеры с частыми остановками - использование рекуперации энергии при торможении

Практические советы

• Выбирая между G-типом и P-типом, ориентируйтесь на характер нагрузки: G-тип лучше для ударных и динамических процессов, P-тип - для равномерных длительных нагрузок
• При установке учитывайте посадочные размеры: глубина 620 мм требует минимум 700 мм свободного пространства перед шкафом для обслуживания
• Для долгой службы контролируйте температуру внутри шкафа - используйте вентиляцию или кондиционирование, особенно при работе на пределе мощности
• Настройку параметров начинайте с заводских значений - затем адаптируйте под конкретный двигатель через меню на дисплее или через Modbus
• Обязательно проверьте правильность подключения входного реактора - он уже установлен, но его выводы должны быть правильно подсоединены к сети
