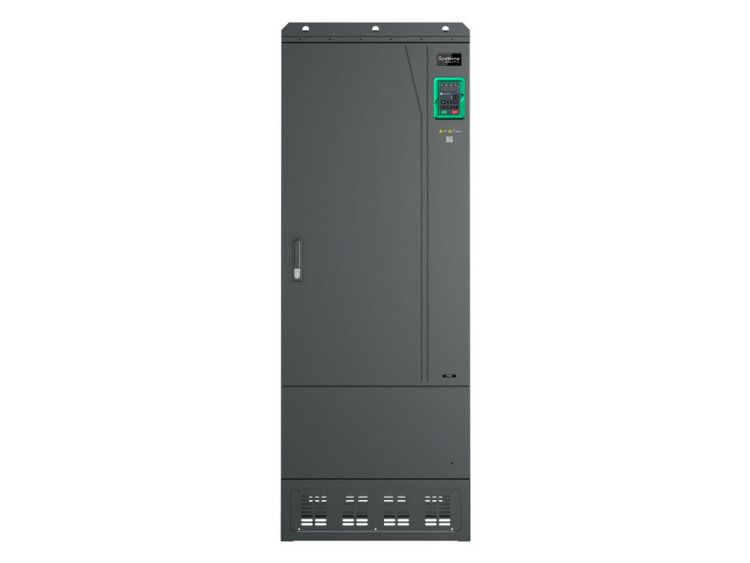

Преобразователь частоты STV900H 400 кВт 400В. Кран/Подъемник | STV900C40N4H SE APC

Преобразователь частоты STV900H 400 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента двигателя в грузоподъёмных системах. Бренд Systeme Electric предлагает эту модель как надёжное решение для промышленных кранов и подъёмников, где важна безопасность, стабильность и возможность работы в четырёх квадрантах.

Назначение и область применения

Преобразователь частоты STV900H 400 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в системах подъёма и перемещения грузов. Подходит для кранов, элеваторов, лебёдок, подъёмников и других механизмов, требующих точного контроля движения в обоих направлениях - как при подъёме, так и при опускании груза. Особенно эффективен там, где нужна энерговозвратная работа (рекуперация) и высокая динамика запуска/останова.

Технические характеристики

• Номинальная выходная мощность: 400 кВт (G-тип)
• Выходной ток: 720 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Номинальное выходное напряжение: 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% до 60 сек, 180% до 10 сек, 200% до 1 сек
• Частота ШИМ: 2 кГц
• Степень защиты: IP20 (не предназначена для установки на улице или в пыльных средах без корпуса)
• Количество аналоговых входов: 2 (например, для сигналов управления скоростью)
• Количество аналоговых выходов: 1 (для передачи состояния или измеренных значений)
• Цифровые входы: 6 (для команд включения, останова, переключения режимов)
• Цифровые выходы: 2 (для сигнализации аварий, готовности, статуса)
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Допустимые отклонения: по напряжению +-10%, по частоте +-0.05%
• Габариты: 620×560×1700 мм
• Вес: 350 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 400 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 400 кВт. Устройство имеет встроенный сетевой дроссель - внешний входной реактор не требуется. Для монтажа необходима прочная вертикальная поверхность с доступом для вентиляции. Масса 350 кг требует использования подъёмных средств. Отсутствие встроенного тормозного модуля - важно: необходимо подключить внешнее тормозное сопротивление при работе с большими инерциями или частыми торможениями. Подключение проводов - через нижние клеммы; кабели должны соответствовать току 720 А и иметь достаточную жилу (обычно 150–185 мм2). Обязательно соблюдать требования к расстоянию между силовыми и слаботочными цепями.

Безопасность и стандарты

Преобразователь частоты STV900H 400 кВт 400В для крана/подъемника оснащён функцией STO (Safe Torque Off) - она полностью отключает крутящий момент двигателя при срабатывании аварийной кнопки или отказе системы, что соответствует требованиям EN ISO 13849-1 и IEC 61800-5-2. Это обязательное условие для использования в крановых системах. Протокол Modbus позволяет интегрировать устройство в SCADA-системы и контроллеры. Все компоненты сертифицированы для промышленного применения.

Преимущества

• Встроенная система STO обеспечивает безопасность без необходимости внешних реле безопасности
• Встроенный входной реактор снижает помехи в сети и защищает преобразователь от скачков напряжения
• Работа в четырёх квадрантах позволяет рекуперировать энергию при спуске груза - экономит электроэнергию
• Высокая перегрузочная способность (до 200%) даёт запас на пиковые нагрузки при старте
• Управление возможным как с панели, так и удалённо через Modbus - удобно для автоматизированных систем
• Жесткая стабилизация частоты и напряжения (+-0.05%/+-0.1%) гарантирует плавность хода даже при колебаниях сети

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или температур ниже 0C - степень защиты IP20 не обеспечивает герметичность
• Отсутствует встроенный тормозной модуль - обязательно требуется подключение внешнего тормозного резистора при частых торможениях
• Не подходит для маломощных двигателей (<15 кВт): избыток мощности снижает эффективность и увеличивает стоимость решения
• Требуется профессиональный монтаж: масса 350 кг и высокие токи делают самостоятельную установку опасной
• Не используется в взрывоопасных зонах - отсутствуют взрывозащита и соответствующие сертификаты

Примеры использования

• Электрокраны на металлургических заводах - управление движением крюка и тележки с точной остановкой
• Лебёдки для подъёма оборудования на стройплощадках - плавный старт и рекуперация при опускании
• Подъёмники для обслуживания железнодорожных составов - многократные циклы с высокой динамикой
• Автоматические системы штабелирования - координированное управление несколькими двигателями через Modbus

Практические советы

• Выбирая преобразователь частоты STV900H 400 кВт 400В для крана/подъемника, проверьте соответствие номинала двигателя - он должен быть ближе к 400 кВт, а не значительно меньше
• Обязательно рассчитайте мощность внешнего тормозного резистора исходя из энергии торможения - используйте формулу E = ½·J·ω²
• При использовании Modbus - выделите отдельную линию связи, экранированную и с заземлением, чтобы избежать помех
• Для долгой службы обеспечьте принудительную вентиляцию вокруг устройства - нагрев при 720 А может быть значительным
• Запрещено открывать крышку во время работы - внутри находятся опасные потенциалы даже после отключения питания
• При первом запуске - выполните автонастройку двигателя (ID-обучение) согласно руководству: это повысит точность управления
