Преобразователь частоты STV600 400 кВт 400В с DC и вых. реакт. | STV600C40N4L3 SE APC

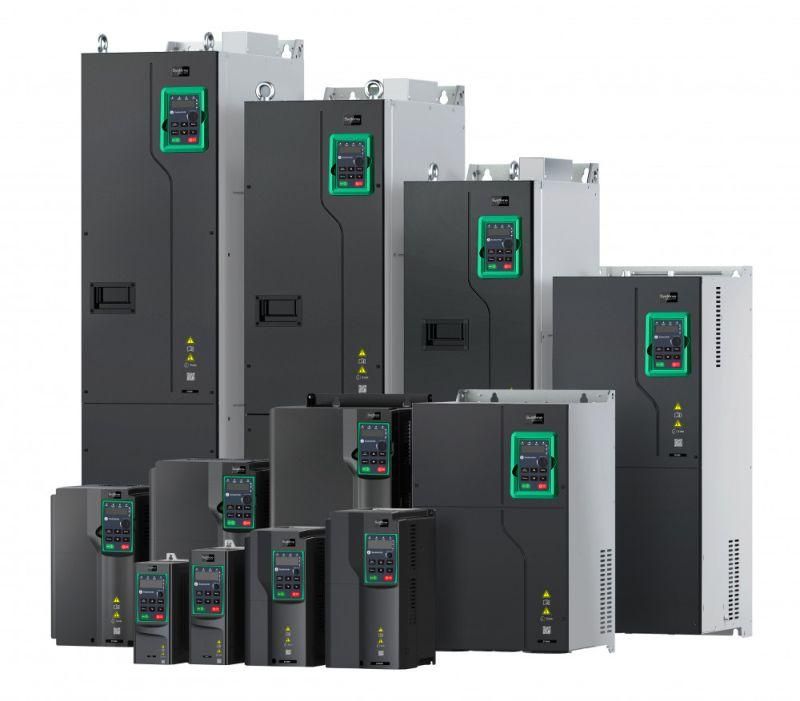

Преобразователь частоты 400 кВт 400В с DC и вых. реактором SE - это промышленный частотный преобразователь серии SystemeVar, предназначенный для точного регулирования скорости асинхронных двигателей мощностью до 400 кВт. Артикул stv600c40n4l3 оснащён встроенным выходным реактором и модульными интерфейсами, что делает его подходящим для сложных систем автоматизации в условиях высоких нагрузок.

Назначение и область применения

Преобразователь частоты 400 кВт 400В с DC и вых. реактором SE предназначен для управления двигателями в системах с переменной нагрузкой. Особенно эффективен в насосных и вентиляторных установках, где требуется энергосбережение и плавный запуск. Также применяется в конвейерах, компрессорах, воздушных завалах и других промышленных процессах, требующих точного контроля частоты вращения. Подходит для работы в закрытых шкафах управления в промышленных зонах.

Технические характеристики

• Напряжение питания: 3 фазы, 400 В (допустимый диапазон: 340–440 В)
• Номинальная выходная мощность: 400 кВт (максимальная - 720 кВт на короткий период)
• Номинальный выходной ток: 720 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц +-5%
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - для устройств, выпущенных после 15.03.2023)
• Защита от помех: встроенный ЭМС-фильтр класса C3 (EN 61800-3)
• Степень защиты: IP00 (требует установки в защищённый шкаф)
• Температурный диапазон: -10C … +50C (номинальные параметры сохраняются до +40C)
• Габариты: 330(390) × 1729 × 544 мм
• Вес: 248 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 400 кВт 400В с DC и вых. реактором SE проектировался для встраивания в силовые шкафы управления. Установка возможна как настенная, так и напольная. Критически важно соблюдать требования к вентиляции и свободному пространству вокруг корпуса - минимум 100 мм с каждой стороны. Благодаря наличию встроенного выходного реактора, можно использовать длинные кабели между преобразователем и двигателем без дополнительных фильтров. Для подключения используйте кабели с медными жилами, соответствующими току 720 А. Обязательно проверьте соответствие посадочных размеров шкафа - габариты устройства требуют места не менее 400×1750×550 мм.

Безопасность и стандарты

• Электромагнитная совместимость: Class C3 согласно EN 61800-3
• Конформное покрытие печатных плат: класс 3C3 (EN 60721-3-3) - устойчиво к влаге, пыли и химическим воздействиям
• Подтверждена безопасность при работе в промышленных зонах
• Встроенные функции защиты: перегрузка по току, перегрев, потеря фазы, замыкание на землю

Преимущества

• Встроенный выходной реактор снижает импульсные помехи и продлевает срок службы двигателя
• Поддержка векторного управления без датчика обратной связи обеспечивает точность даже при малых оборотах
• Наличие двух слотов расширения позволяет легко адаптировать устройство под нужды системы (например, добавить PROFINET или дополнительные I/O)
• Встроенный ЭМС-фильтр исключает необходимость внешнего фильтра в большинстве промышленных условий
• Панель оператора съёмная - удобна для обслуживания и настройки вне шкафа
• Поддерживается программное обеспечение SystemeVAR Studio для быстрого старта, настройки и диагностики

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать открыто! Только внутри герметичного шкафа с защитой от пыли и влаги
• Не подходит для взрывоопасных зон (не имеет сертификата ATEX/IECEx)
• Максимальная температура окружающей среды +50C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Нет встроенного DC-реактора - он уже есть в модели, но если используется другая версия (без него), то необходимо его подключать дополнительно
• Работает только с трёхфазными асинхронными двигателями - не совместим с синхронными или однофазными

Примеры использования

• Водоснабжение: управление насосами в системах водоподготовки и водоотведения
• HVAC: регулировка скорости вентиляторов в крупных HVAC-системах
• Производственные линии: дозирование материалов через питатели с изменяемой скоростью
• Пожарные системы: активация «пожарного режима» - работа на максимальной мощности при аварийной ситуации
• Литьевые машины: точное управление давлением и скоростью гидравлических насосов

Практические советы

• Перед первым запуском обязательно выполните настройку через SystemeVAR Studio - это сэкономит время и предотвратит ошибки
• При использовании длинных кабелей (>50 м) к выходу преобразователя всегда подключайте выходной реактор - он уже установлен в этой модели
• Для удалённого управления выбирайте выносную LCD-панель SEOP-1205 вместо базовой LED - она удобнее для комплексной настройки
• Если нужны дополнительные релейные выходы - используйте плату SEOP-1630
• Обязательно проверьте маркировку на упаковке: наличие круглой метки “QCPASS” означает, что у вас модель с двумя релейными выходами
• При монтаже в шкафу учтите вес - 248 кг требует прочной основы и крепления
• Не забывайте про вентиляцию: при температуре выше +40C рекомендовано снижение нагрузки на 10% на каждый градус
