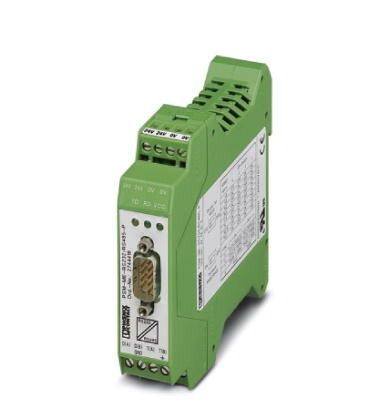

Преобразователь интерфейсов PSM-ME-RS232/RS485-P RS-232/RS-422 Phoenix Contact 2744416

Преобразователь интерфейсов PSM-ME-RS232/RS485-P от Phoenix Contact обеспечивает связь между устройствами с интерфейсами RS-232 и RS-485, позволяя интегрировать старое оборудование в современные системы автоматизации. Артикул 2744416 - надёжный выбор для промышленной среды.

Назначение и область применения

Преобразователь интерфейсов PSM-ME-RS232/RS485-P используется для передачи данных между оборудованием, работающим на протоколах RS-232 и RS-485. Он применяется там, где необходимо соединить компьютер, контроллер или терминал с датчиками, приводами или другим устройством, использующим RS-485. Подходит для систем управления технологическими процессами, конвейеров, насосных станций и других объектов с распределёнными узлами связи.

Технические характеристики

• Поддерживает два интерфейса: RS-232 (D-sub 9-pin) и RS-485 (2-проводная линия с заземлением)
• Работает в режиме полудуплекса для RS-485
• Не требует внешнего питания - питание берётся из сигнального канала RS-232
• Максимальная скорость передачи данных до 115,2 кбит/с
• Защита от перенапряжений и помех на линии RS-485

Совместимость и монтаж

Преобразователь интерфейсов PSM-ME-RS485-P совместим с любым оборудованием, поддерживающим стандарты EIA/TIA-232 и EIA-485. Для подключения:

• К порту RS-232 устройства подключается шнур с разъёмом D-sub 9-pin
• Линия RS-485 подключается к клеммам A/B и GND - важно соблюдать полярность
• Заземление линии RS-485 рекомендуется выполнить в одной точке, чтобы избежать циркуляции токов

Устройство монтируется на DIN-рейку 35 мм. Размеры компактны - подходит для установки в плотном щите.

Безопасность и стандарты

Преобразователь интерфейсов PSM-ME-RS232/RS485-P соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61000-6-4. Защищён от импульсных помех и статического электричества. Нет сертификата взрывозащиты - не предназначен для опасных зон.

Преимущества

• Автономная работа - не нуждается во внешнем источнике питания
• Высокая устойчивость к электромагнитным помехам
• Простой монтаж и минимальное количество проводов
• Индикация состояния линий (LED-индикаторы активности)

Ограничения применения

• Не работает при отсутствии активного сигнала на стороне RS-232 - если устройство выключено, преобразователь тоже не функционирует
• Ограниченная длина линии RS-485 - максимум 1200 метров при скорости до 100 кбит/с; при более высоких скоростях - меньше
• Не поддерживает многоузловую сетевую топологию (звезда, кольцо) - только линейную
• Не предназначена для работы в условиях повышенной влажности или прямого попадания воды - IP-защита не указана

Примеры использования

• Подключение PLC с RS-485 к ПК через COM-порт
• Обмен данными между счётчиком энергии (RS-485) и SCADA-системой (RS-232)
• Связь между терминалом сбора данных и датчиками температуры на конвейере

Практические советы

• Перед монтажом проверьте уровень напряжения на выходе RS-232 - он должен быть выше +5 В, иначе преобразователь не запустится
• На длинных линиях RS-485 обязательно используйте терминирующие резисторы 120 Ом на обоих концах
• Избегайте прокладки кабеля RS-485 рядом с силовыми проводами - это снижает помехоустойчивость
• Артикул 2744416 не заменяет активный репитер - если требуется больше 32 устройств на линии, выбирайте другой тип преобразователя
