Преобразователь интерфейсов RSU-C-1 RS485-USB PROxima | EKF

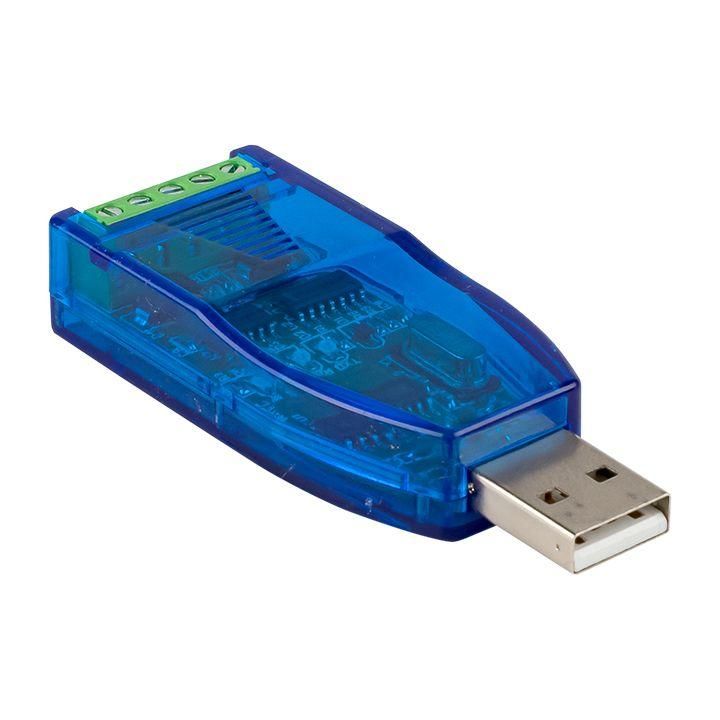

Преобразователь интерфейсов RS485-USB EKF RSU-C-1 позволяет подключить устройства с интерфейсом RS-485 к компьютеру через USB, обеспечивая надёжную связь между промышленными контроллерами и программным обеспечением на базе Windows или Linux.

Назначение и область применения

Преобразователь интерфейсов RS485-USB EKF RSU-C-1 используется для связи персонального компьютера с оборудованием, работающим по протоколу RS-485. Это необходимо, когда управляющие системы, счётчики, датчики, PLC или другая автоматика имеют только RS-485-выход, а компьютер - только USB-порты. Устройство создаёт виртуальный COM-порт в операционной системе, что позволяет использовать стандартные программы для работы с последовательными портами.

Подходит для промышленной автоматизации, энергоучёта, систем контроля доступа, теплотехники и других задач, где требуется сбор данных с удалённых модулей по шине RS-485.

Технические характеристики

• Входной интерфейс: USB Type-A (питание и данные)
• Выходной интерфейс: два провода RS-485 (A/B) с винтовыми зажимами
• Скорость передачи: до 115 200 бит/с
• Питание: 5 В от USB-порта компьютера
• Потребление тока: 200 мА (0,2 А)
• Двунаправленная передача: да - поддерживает одновременную отправку и приём данных
• Рабочие ОС: Windows 98/ME/2000/XP/Vista/7/8/10 (x86/x64), Linux

Совместимость и монтаж

Преобразователь интерфейсов RS485-USB EKF RSU-C-1 не требует внешнего блока питания - питается напрямую от USB-порта. Для подключения к RS-485 используйте винтовые клеммы на корпусе: подключите провода A+ и B- к соответствующим выводам оборудования. Положительный потенциал - A+, отрицательный - B-. Нельзя перепутать полярность - это повредит оборудование.

На стороне USB достаточно просто вставить штекер в свободный порт. Драйверы устанавливаются автоматически в современных версиях Windows и Linux. После установки система выдаст новый виртуальный COM-порт (например, COM3), который выбирается в настраиваемой программе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для USB-периферии. Защита от перегрузки и короткого замыкания реализована внутри схемы. Однако преобразователь не имеет защиты от высоких импульсных помех - не рекомендуется применять в условиях сильных электромагнитных воздействий без дополнительных фильтров.

Преимущества

• Не нуждается во внешнем питании - работает от USB-порта
• Поддерживает высокую скорость передачи - 115 200 бит/с
• Стабильно работает в режиме круглосуточной нагрузки
• Широкая совместимость с ОС - включая старые версии Windows и Linux
• Простая установка - драйверы устанавливаются автоматически

Ограничения применения

• Максимальная длина кабеля RS-485 зависит от скорости и качества проводов - при 115 200 бит/с рекомендовано не более 10–15 метров без повторителей
• Не поддерживает изолированный интерфейс - нет гальванической развязки между USB и RS-485, возможна передача помех
• Не предназначен для работы в условиях повышенной влажности, запылённости или экстремальных температур - не имеет IP-защиты
• Не поддерживает протоколы Modbus TCP/IP - только RS-485

Примеры использования

• Подключение счётчиков электроэнергии с RS-485 к ПК для сбора показаний
• Настройка и диагностика частотных преобразователей, терморегуляторов, насосов
• Сбор данных с датчиков температуры, давления, уровня в системах мониторинга
• Обмен данными с PLC в цехах, где нет Ethernet-сети

Практические советы

• Выбирайте качественный двужильный кабель с экраном для RS-485 - лучше всего twisted pair с оплёткой
• Завершайте шину RS-485 терминатором 120 Ом на крайних устройствах - особенно при длинных линиях
• Если возникают сбои связи - проверьте правильность подключения A+/B-, наличие заземления и уровень шума
• При использовании нескольких преобразователей RS485-USB EKF RSU-C-1 на одном ПК - следите за уникальностью номеров COM-портов
• Не подключайте устройство к USB-хабам без собственного питания - может не хватить тока
