Пресс гидравлический ручной с ручным клапаном ПГРК1-300 | TKL10-010 IEK

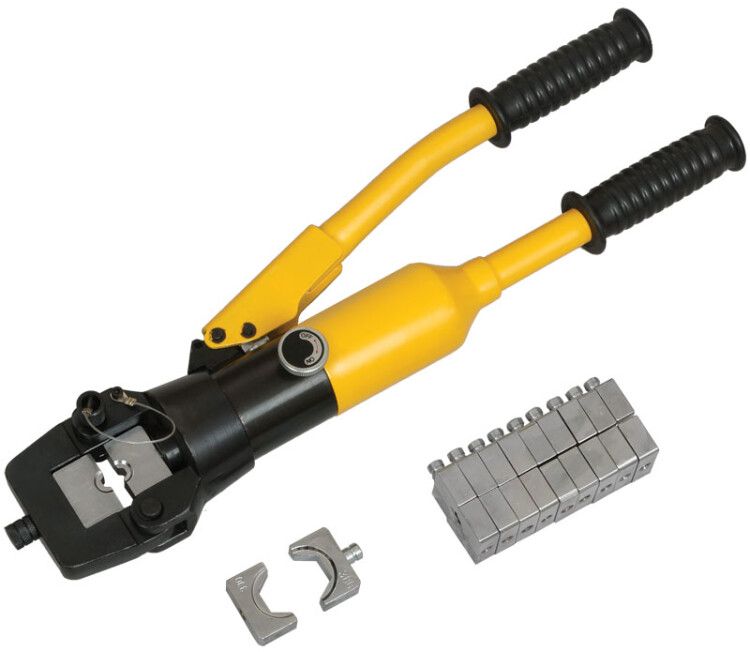

Пресс гидравлический ручной с ручным клапаном ПГРК1-300 от IEK - это надёжный инструмент для создания прочных соединений между кабельными жилами и неизолированными гильзами или наконечниками. Устройство обеспечивает точную гексагональную опрессовку сечений от 16 до 300 мм2, применяется в электромонтаже, энергетике и промышленности. Артикул tkl10-010 соответствует серийному решению IEK для профессионального использования.

Назначение и область применения

Пресс гидравлический ручной ПГРК1-300 предназначен для опрессовки кабельных концевых гильз и неизолированных наконечников. Подходит для работы с медными и алюминиевыми жилами в диапазоне сечений 16–300 мм2. Часто используется при монтаже силовых кабелей, подключении оборудования на подстанциях, в распределительных щитах, на промышленных объектах и в условиях высокой нагрузки.

Технические характеристики

• Усилие прессования: 100 кН
• Диапазон сечений: 16–300 мм2
• Тип привода: ручной гидравлический
• Форма опрессовки: шестигранная (гексагональная)
• Сменные матрицы: да (возможно заменить для разных сечений)
• Сменные вставки: да (для адаптации под типы наконечников)
• Материал корпуса: сталь
• Цвет: желтый
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пресс ПГРК1-300 работает с набором сменных матриц, которые устанавливаются в головку устройства. Для каждой группы сечений требуется своя матрица - например, для 50 мм2 и 185 мм2 используются разные элементы. Перед работой проверьте соответствие матрицы выбранному сечению. Монтаж прост: установите гильзу или наконечник в матрицу, поместите провод, затем медленно нажмите на рычаг до срабатывания клапана сброса. После окончания операции рычаг возвращается в исходное положение автоматически.

Безопасность и стандарты

Пресс оснащён автоматическим клапаном сброса давления (АСД), который предотвращает перегрузку системы. Когда давление в гидросистеме достигает порогового значения, клапан открывает канал для избыточной жидкости, защищая механизм от повреждений. Это снижает риск выхода инструмента из строя при случайном превышении усилия. Инструмент соответствует требованиям безопасности для ручного электроинструмента, применяемого в электромонтаже.

Преимущества

• Значительно меньше усилий по сравнению с механическими прессами - удобен при длительной работе
• Автоматический сброс давления продлевает срок службы инструмента
• Гексагональная форма опрессовки обеспечивает равномерное распределение давления и лучший контакт
• Сменные матрицы и вставки позволяют использовать один инструмент для множества задач
• Прочная стальная конструкция выдерживает интенсивные нагрузки

Ограничения применения

• Не подходит для опрессовки изолированных наконечников - только неизолированные
• Не рассчитан на работу с сечениями менее 16 мм2 или более 300 мм2
• Требует регулярной смазки гидравлической системы - не используйте без обслуживания
• Не предназначен для постоянной работы в условиях повышенной влажности или погружения - IP-защита не указана, поэтому избегайте контакта с водой

Примеры использования

• Подключение кабеля 95 мм2 к шине в распределительном щите
• Обжим алюминиевой гильзы на силовом кабеле 185 мм2 перед присоединением к трансформатору
• Монтаж наконечников на медные жилы в цеховой сети 400 В
• Работа на строительной площадке при прокладке кабельных трасс

Практические советы

• Перед каждым использованием проверяйте, что матрица правильно закреплена и соответствует сечению кабеля
• Не допускайте перекоса гильзы в матрице - это приводит к плохому контакту и деформации
• После нескольких сотен циклов проверяйте уровень масла в системе и при необходимости доливайте специальное гидравлическое масло
• Храните пресс в сухом месте, избегайте попадания пыли в зону клапана
• При работе с большими сечениями (240–300 мм2) рекомендуется использовать два человека: один держит кабель, второй управляет рычагом
• Помните: ПГРК1-300 - это инструмент для профессионалов; не используйте его для бытовых целей или с жилами малого сечения
